- 10

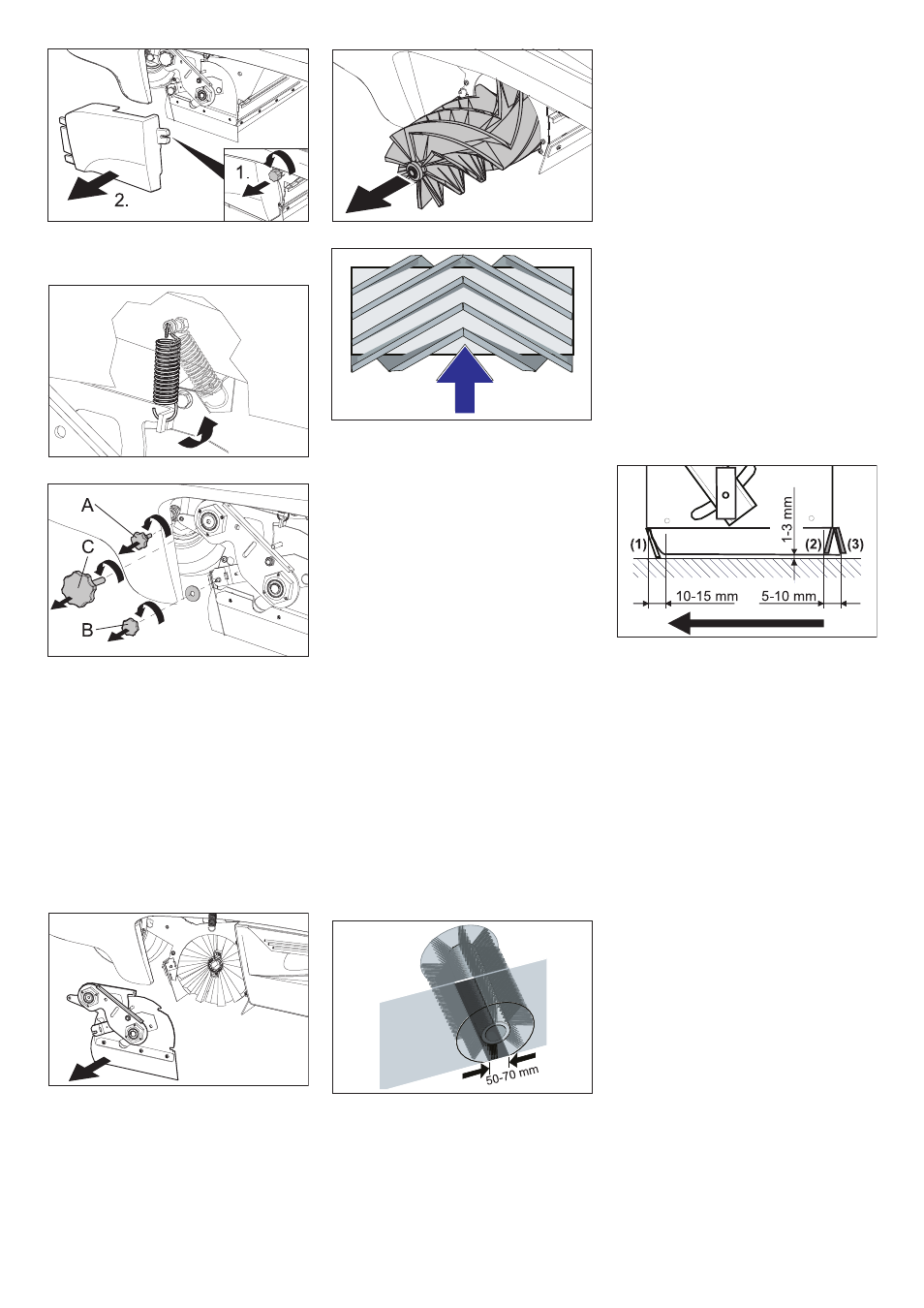

Î Soltar o parafuso de fixação do revesti-
mento lateral esquerdo.
Î Retirar a carenagem lateral.
Î Desengatar a mola de tracção.
A Parafuso de fixação da caixa de pres-
são negativa
B Porca de fixação da portinhola para lixo
de maiores dimensões
C Parafuso do balanço do cilindro de var-
redura
Î Desenroscar o parafuso de fixação da
caixa de pressão negativa e soltar a
alavanca.
Î Desenroscar a porca de fixação da por-
tinhola para lixo de maiores dimensões
e desengatá-la.
Î Desapertar o parafuso do balanço do
rolo-escova.
Î Deslocar a cobertura do rolo-escova
para a esquerda e retirar.
Î Retirar o rolo-escova.
Posição de montagem do rolo-escova no
sentido de marcha
Î
Inserir o novo rolo-escova no comparti-
mento previsto para este fim e encaixar
sobre o pino de accionamento.
Aviso: ao montar o novo rolo-escova, ob-
servar a posição do conjunto de cerdas.
Î
Colocar a cobertura do rolo-escova.
Î Enroscar os parafusos e porcas de fixa-
згo.
О Engatar a mola de tracção.
Î Aparafusar a carenagem lateral.
Î Inserir o colector de lixo varrido de am-
bos os lados e encaixar.
Î Colocar o selector de programas em
posição 1 (marcha). As escovas late-
rais e o rolo-escova serão elevados.
Î Conduzir a vassoura mecânica a um
piso plano e liso visivelmente coberto
de pó ou cal.
Î Colocar o selector de programas em
posição 2. É baixado o rolo-escova. Ac-
cionar levemente o pedal de marcha e
rodar o rolo-varredor durante um curto
período.
Î Elevar o rolo varredor.
Î Pisar o pedal para elevar a flap de suji-
dade grossa e mantê-lo premido.
Î Deslocar o aparelho na marcha atrás.
A simetria da vassoura forma um rectângulo
uniforme com uma largura entre 50 e 70 mm.
Aviso: através do apoio flutuante do cilin-
dro de varredura, o nível de varredura ajus-
ta-se automaticamente em caso de
desgaste das cerdas. Com desgaste forte
demais deve ser substituído o cilindro de
varredura.
Î Estacionar a vassoura mecânica sobre
uma superfície plana.
Î Colocar o selector de programas em
posição 1 (marcha). O rolo-escova será
elevado.
Î Girar o interruptor de chave a "0" e reti-
rar a chave.
Î Premir o botão de paragem de emer-
gência.
Î Proteger o aparelho com um calço con-
tra um deslocamento involuntário.
Î Levantar levemente o colector de lixo
varrido de ambos os lados e retirar.
Î Soltar os parafusos de fixação das ca-
renagens laterais em ambos os lados.
Î Desmontar as carenagens laterais.
„ Régua de vedação frontal
Î Afrouxar ligeiramente as porcas de fixa-
ção da régua de vedação dianteira (1);
desaparafusar para a mudança.
Î Aparafusar a nova régua de vedação,
mas ainda não apertar as porcas.
Î Endireitar a régua de vedação.
Î Ajustar a distância da régua de veda-
ção ao piso, de maneira que esta se
vire para trás com um movimento de re-
tardamento de 10- 15 mm.
Î Apertar as porcas.
„ Esteira de borracha
Î Substituir em caso de desgaste.
Î Desparafusar as porcas de fixação da
esteira de borracha (2).
Î Enroscar nova esteira de borracha.
„ Régua de vedação traseira
Î Ajustar a distância da régua de veda-
ção ao piso de maneira que esta se vira
para trás, com um movimento de retar-
damento, de 5 -10 mm.
Î Substituir em caso de desgaste.
Î Desparafusar as porcas de fixação da
régua de vedação traseira (3).
Î Aparafusar a nova régua de vedação.
„ Réguas de vedação laterais
Î Afrouxar um pouco as porcas de fixa-
ção da régua de vedação lateral; desa-
parafusar para a mudança.
Î Aparafusar a nova régua de vedação,
mas ainda não apertar as porcas.
Î Introduzir, por baixo, um apoio com
uma espessura de 1-3 mm para ajustar
a distância ao piso.
Î Endireitar a régua de vedação.
Î Apertar as porcas.
Î Aparafusar as carenagens laterais.
Î Inserir o colector de lixo varrido de am-
bos os lados e encaixar.
Verificar simetria do rolo da vassoura
Ajustar e substituir as réguas de vedação
