- 3

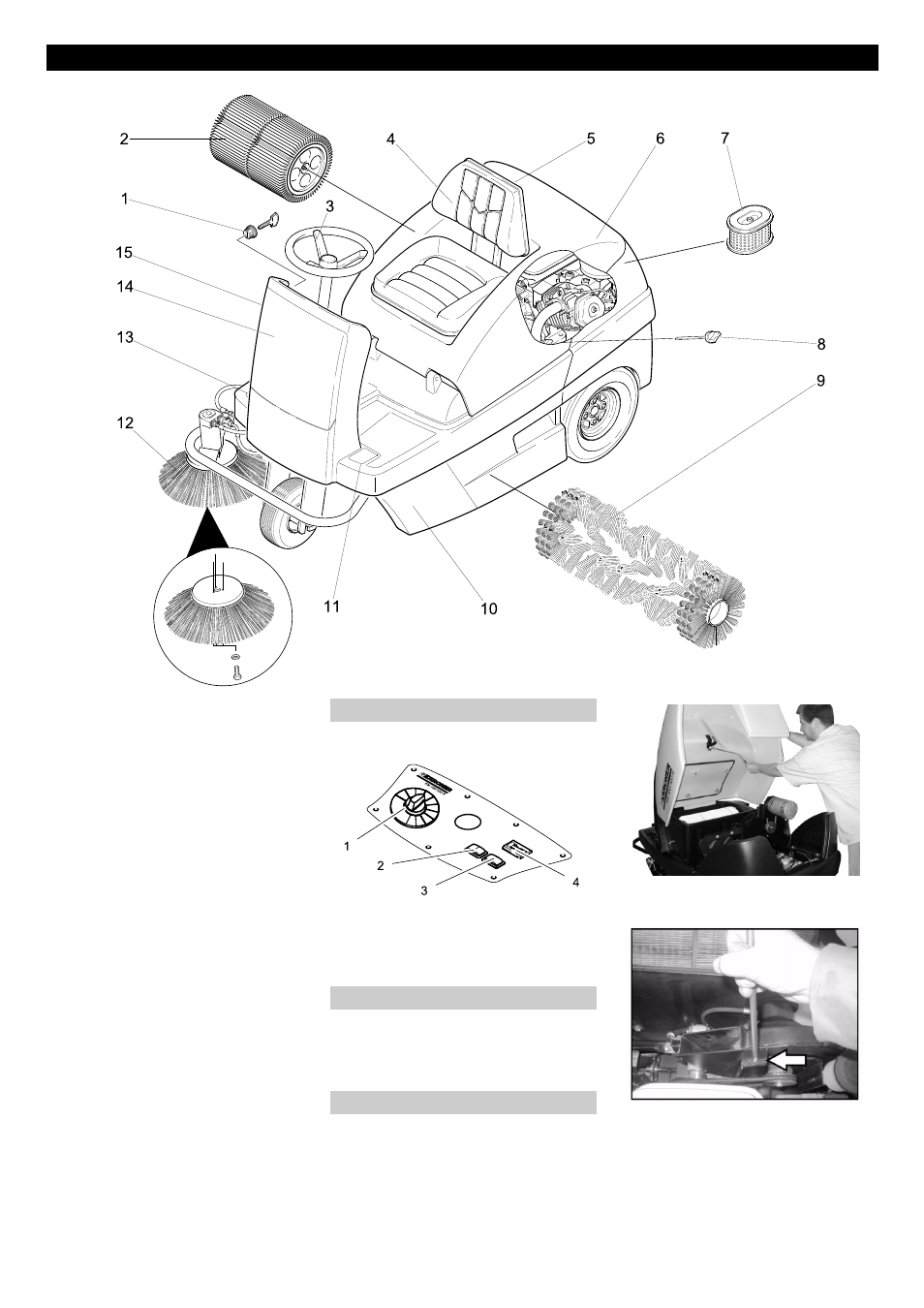

1 Fechadura de ignição
2 Filtro do pó
3 Volante
4 Banco (com interruptor de contacto no
assento)
5 Tampa húmida/seca
6 Tampa da máquina
7 Elemento filtrante do filtro de ar
8 Vareta de medição do óleo
9 Rolo-escova
10 Tanque de material de varredura (bila-
teralmente)
11 Pedal para subir e descer a flap de su-
jidade grossa
12 Vassoura lateral
13 Pedal do acelerador
14 Revestimento frontal
1 Selector de programas
2 Limpeza do filtro
3 Buzina
4 Contador das horas de serviço
– Os elementos de comando para o pro-
cesso de limpeza são amarelos.
– Os elementos de comando para a ma-
nutenção e o serviço são cinza claros.
ƽ Perigo
Perigo de esmagamento ao fechar a cober-
tura do aparelho. Por isso, baixar a cober-
tura lentamente.
Î
Abrir a tampa do aparelho na concha de
manuseio prevista (puxar para cima).
Î Puxar para fora a haste de retenção do
suporte.
Î Encaixar a haste de suporte no aloja-
mento do ventilador de aspiração.
Î Para fechar a cobertura do aparelho
(tampa), puxar a haste de retenção de
encaixe no suporte da cobertura do
aparelho para fora do alojamento.
Elementos de comando e de funcionamento
Painel de comando
Identificação da cor
Abrir/fechar a tampa do aparelho
83 PT
