- 8

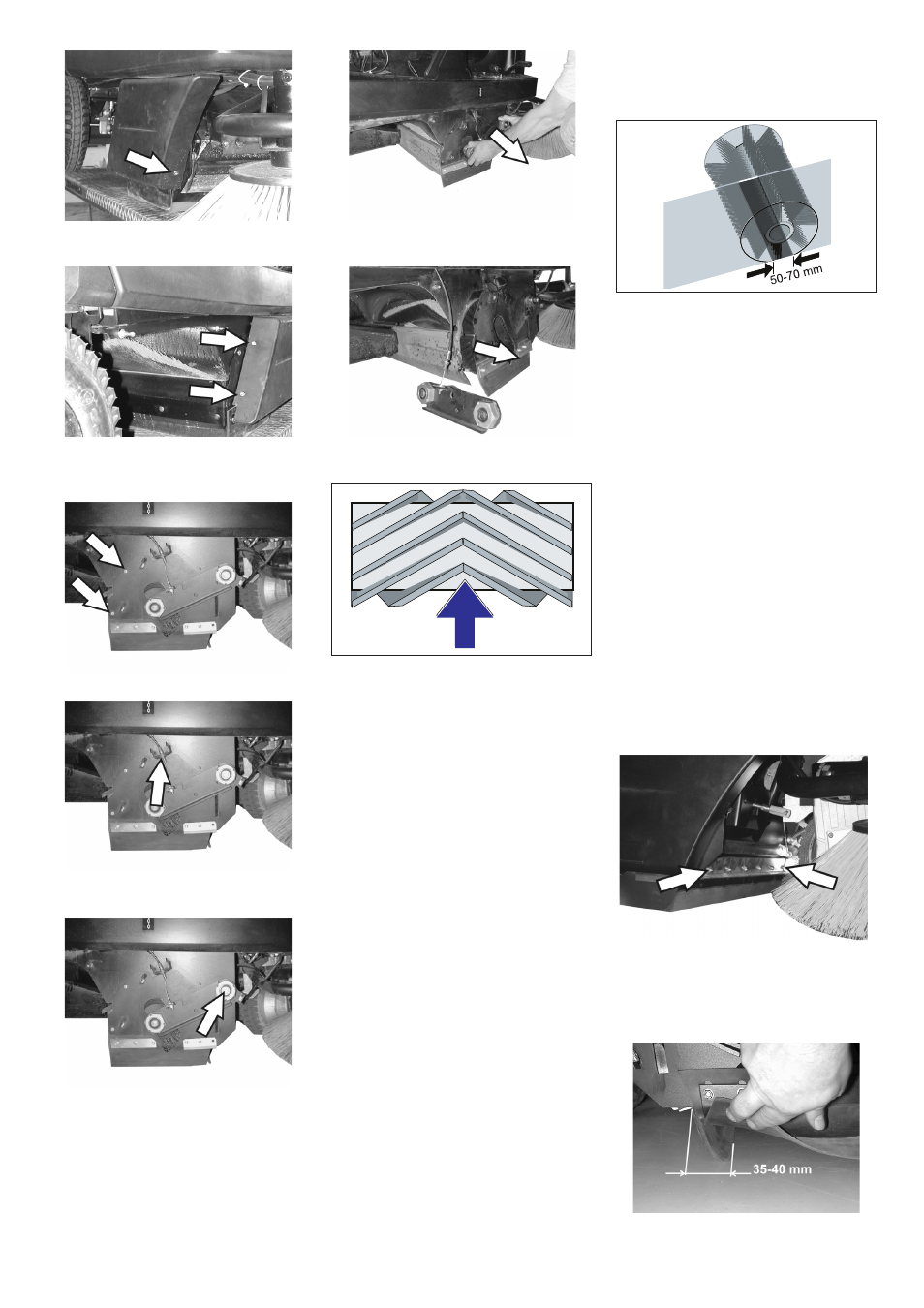

Î Allentare la vite di fissaggio anteriore
del rivestimento laterale destro.
Î Allentare la vite di fissaggio posteriore
del rivestimento laterale destro.
Î Smontare il rivestimento laterale.
Î Svitare le viti.
Î Allentare la vite di fissaggio del tirante
Bowden e sganciare il tirante Bowden.
Î Svitare la vite sul punto di rotazione del
braccio oscillante del rullospazzola.
Î Staccare il braccio oscillante del rullo-
spazzola.
Î Rimuovere la copertura del rullospazzola.
Î Estrarre il rullospazzola.
Posizione di montaggio del rullospazzola in
senso di marcia
Î
Spingere il nuovo rullospazzola nell'ap-
posito cassone e applicarlo sul perno
motore.
Avviso: Al montaggio del nuovo rullospaz-
zola, fare attenzione alla posizione delle
setole.
Avviso: Regolare il tirante Bowden in
modo tale che il rullospazzola venga solle-
vato di ca. 10 mm dal fondo.
Î
Montare la copertura del rullospazzola.
Î Inserire il braccio oscillante del rullo-
spazzola.
Î Agganciare il tirante Bowden.
Î Avvitare le viti di fissaggio.
Î Riavvitare il rivestimento laterale.
Î Introdurre ed agganciare il vano raccol-
ta sui due lati.
Î Portare il selettore programmi in posi-
zione 1 (Guida). Le scope laterali ed il
rullospazzola vengono sollevati.
Î Portare la spazzatrice su un pavimento
piano e liscio coperto visibilmente di
polvere o gesso.
Î Portare il selettore programmi in posi-
zione 2. Il rullospazzola si abbassa.
Premere leggermente il pedale di mar-
cia e far ruotare leggermente il rullo-
spazzola.
Î Sollevare il rullospazzola.
Î Premere il pedale per sollevare la ser-
randa per lo sporco grossolano e tener
premuto il pedale.
Î Spostare il veicolo in retromarcia.
La simmetria delle spazzole deve formare
un rettangolo uniforme largo 50 -70 mm.
Avviso:Grazie al supporto flottante del rullo-
spazzola, la simmetria delle spazzole viene
adeguata automaticamente quando le setole
sono consumate. Se le setole sono molto
consumate, sostituire il rullospazzola.
Î Depositare la spazzatrice su una super-
ficie piana.
Î Portare il selettore programmi in posi-
zione 1 (Guida). Il rullospazzola viene
sollevato.
Î Girare la chiave d'avviamento su "0" e
togliere la chiave.
Î Bloccare l'apparecchio con un cuneo in
modo che non possa spostarsi acciden-
talmente.
Î Sollevare e rimuovere leggermente il
vano raccolta su entrambi i lati.
Î Aprire le viti di fissaggio dei rivestimenti
laterali su entrambi i lati.
Î Smontare i rivestimenti laterali.
„ Listello di tenuta anteriore
Î Allentare leggermente i dadi di fissag-
gio del listello di tenuta anteriore, svitarli
completamente per sostituire il listello.
Î Avvitare il nuovo listello di tenuta, ma
non stringere ancora i dadi.
Î Posizionare esattamente il listello di tenuta.
Controllare la simmetria del rullospazzola
Regolazione e sostituzione dei listelli di
tenuta
49 IT
