Karcher KM 120-150 R Bp 2SB User Manual
Page 142
-
3

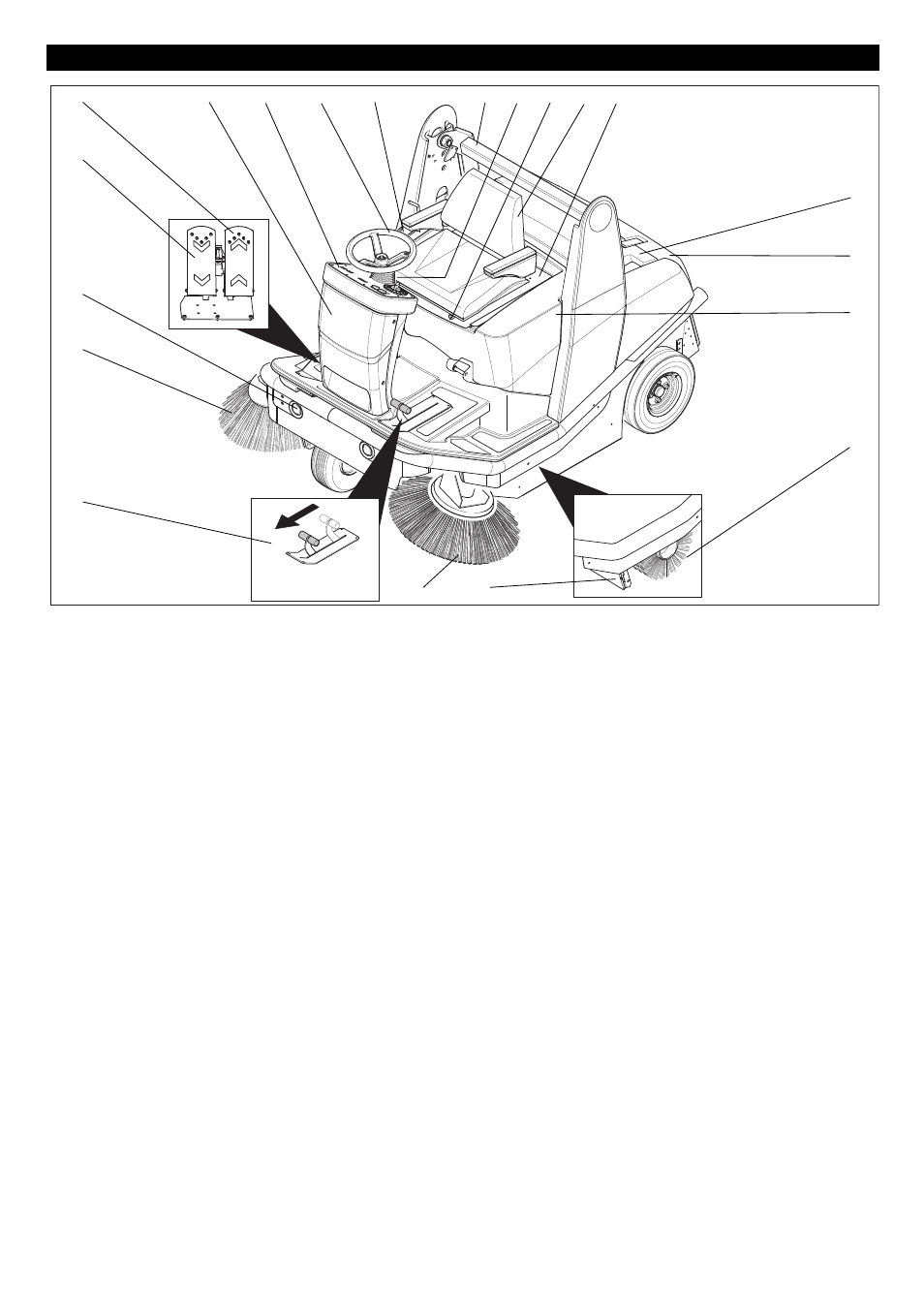

Bilde 2
1 Betjeningsenhet feieavfallsbeholder
2 Ratt
3 Betjeningspanel
4 Sikringer (bak frontkledning)
5 Kjørepedal forover
6 Kjørepedal bakover
7 Lys
8 Høyre sidekost
9 Venstre sidebørste (ekstrautstyr)
10 Grovsmusspjeld
11 Pedal for heving/senking av grovsmus-
spjeld
12 Tømming før heving
13 Spak for rattjustering
14 Hendel setejustering
15 Sete (med kontaktmatte)
16 Setekonsoll
17 Filterkasse
18 Feieavfallsbeholder
19 Maskinhette
20 Feievalse
Maskinorganer
5
6
7
8
11
17
18
19
20
4
3
2
1
12 13 14 15 16
9
10
