– 3

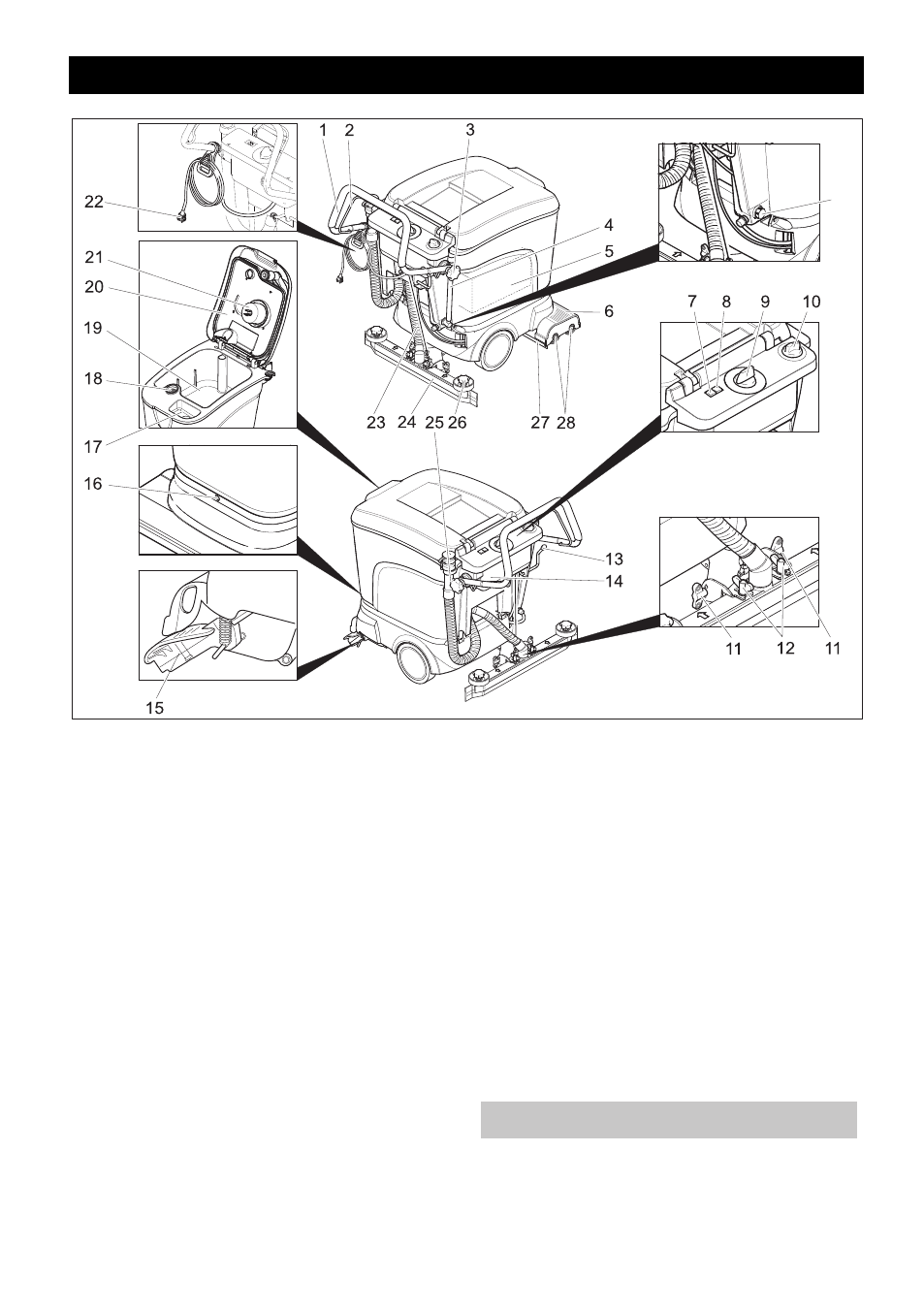

1 Potisna ručica
2 Pokretačka ručica
3 Zvjezdasti pričvrsnik potisne ručice
4 Pokazivač napunjenosti i crijevo za ispu-
štanje svježe vode (ne kod izvedbe ECO)
5 Akumulator (samo izvedba Pack)
6 Blok čistača
7 Pokazivač stanja akumulatora
8 Prikaz smetnje
9 Sklopka za odabir programa
10 Gumb za regulaciju količine vode
11 Leptir matice za naginjanje usisne kon-
zole
12 Leptir matice za pričvršćenje usisne
konzole
13 Poluga za spuštanje usisne konzole
14 Elektronika/punjač (samo izvedba Pack)
15 Transportni mehanizam
16 Vijak za pričvršćenje spremnika
17 Otvor za punjenje spremnika svježe
vode
18 Mrežica za skupljanje vlakana
19 Spremnik prljave vode
20 Poklopac spremnika prljave vode
21 Plovak
22 Utikač punjača (samo izvedba Pack)
23 Usisno crijevo
24 Usisna konzola *
25 Ispusno crijevo prljave vode
26 Zvjezdasti pričvrsnici za zamjenu usi-
snih gumica
27 Vijak za ispuštanje svježe vode (samo
kod izvedbe ECO)
28 Zaštita od prskanja
29 Valjkasta četka (izvedba BR), pločaste
četke (izvedba BD)
* nije sadržano u isporuci (osim kod izved-
be ECO)
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i ser-
vis su svijetlo sivi.
Komandni i funkcijski elementi
29
Eco
Oznaka u boji
