– 3

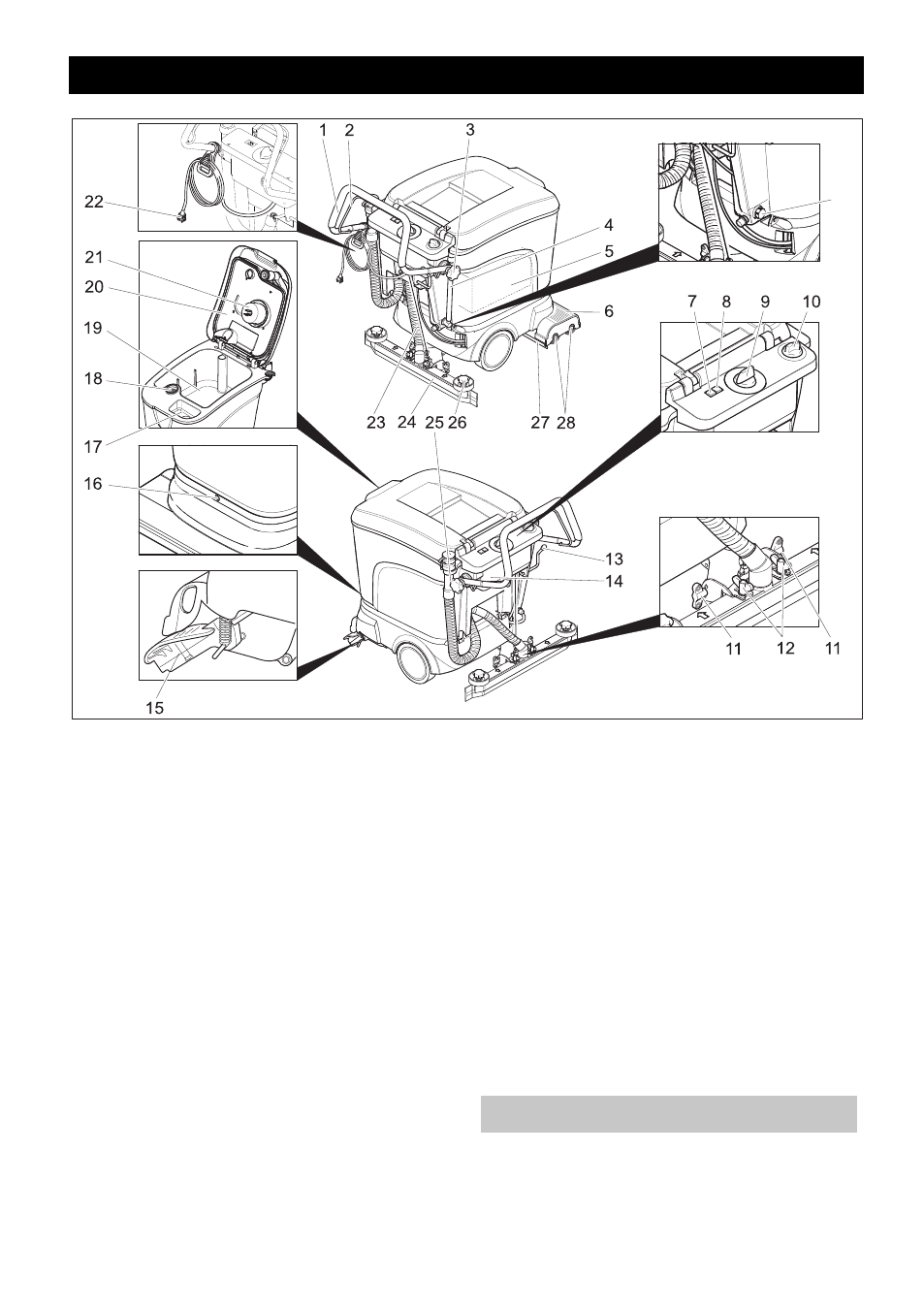

1 Skjuthandtag
2 Kopplingshandtag
3 Stjärnratt skjuthandtagsfäste
4 Fyllnivåmätare och tömningsslang för
färskvatten (inte på ECO-modell)
5 Batteri (endast pack varianten)
6 Rengöringshuvud
7 Batterikontrollindikering
8 Felmeddelande
9 Programväljare
10 Justeringsknapp vattenmängd
11 Vingmutter för svängning av sugskenan
12 Vingmutter för fastsättning av sugskenan
13 Spak sugskenenedsänkning
14 Elektronik/laddningsaggregat (endast
Pack-modell)
15 Chassi för transportfärd
16 Skruv tankfäste
17 Påfyllningsöppning färskvattentank
18 Luddsil
19 Smutsvattentank
20 Skydd smutsvattentank
21 Flottör
22 Strömkontakt för laddningsaggregat
(endast Pack-modellen)
23 Sugslang
24 Sugskenor *
25 Tömningsslang smutsvatten
26 Stjärnrattar för byte av sugläppar
27 Tömningsskruv färskvatten (endast på
ECO-modell
28 Stänkvattenskydd
29 Borstvalsar (BR-modell), skivborstar
(BD-modell)
* medföljer ej (med undantag för ECO-mo-
dellen)
– Manöverelement för rengöringsproces-
sen är gula.
– Manöverelement för underhåll och ser-
vice är ljusgrå.
Manövrerings- och funktionselement
29
Eco
Färgmärkning
131 SV
