– 3

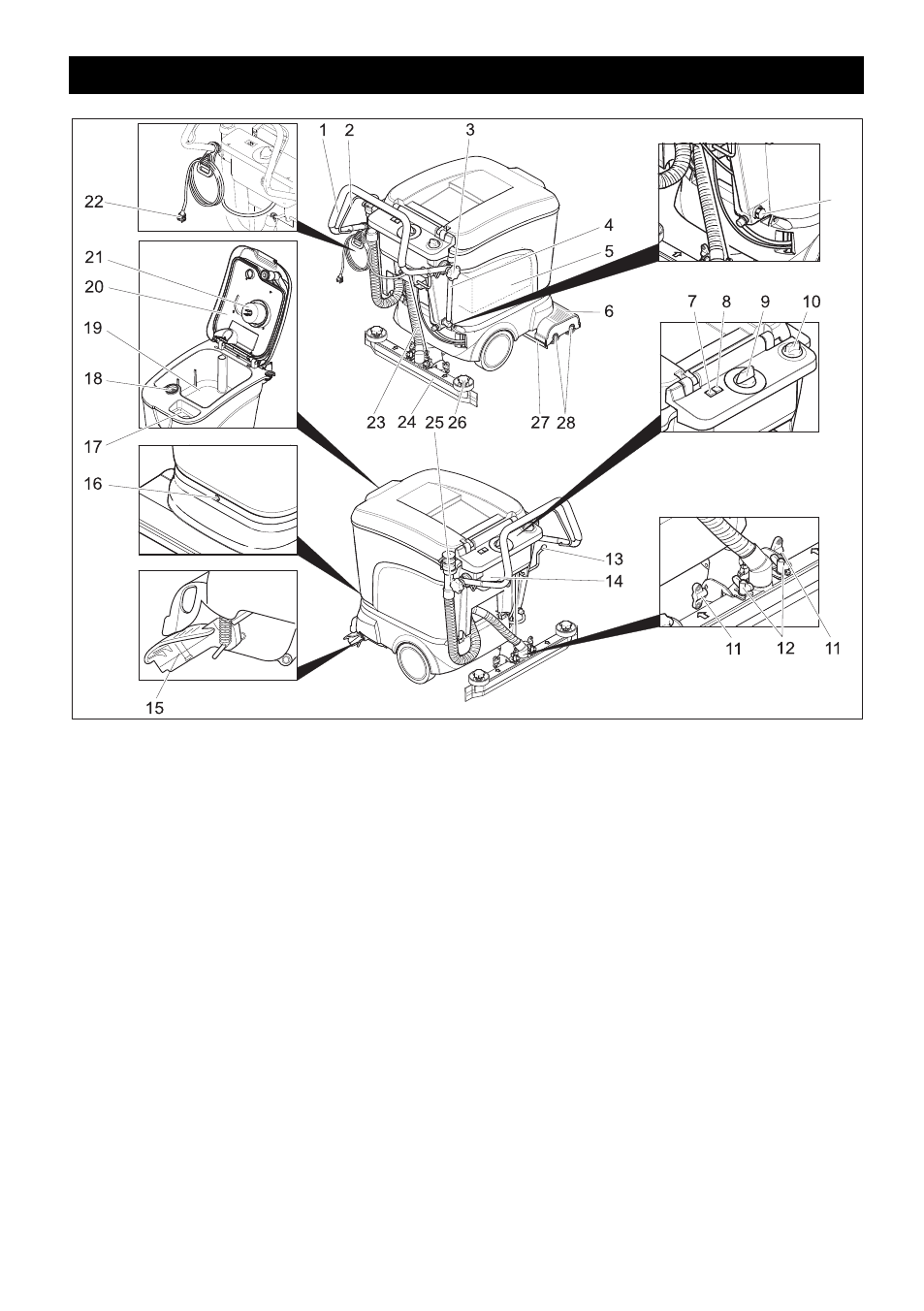

1 Ведущая дуга
2 переключающая скоба
3 грибковая рукоятка крепления веду-
щей дуги
4 Индикатор уровня заполнения и слив-
ной шланг для чистой воды (не для ва-
рианта ECO)
5 аккумулятор (только с Pack-Variante)
6 Моющий узел
7 Контрольный индикатор аккумуляторa
8 Индикация неисправностей
9 переключатель выбора программ
10 Регулятор подачи воды
11 Барашковые гайки для наклона всасы-
вающей планки
12 Барашковые гайки для крепления вса-
сывающей планки
13 Рычаг опускания всасывающей планки
14 Электроника/Зарядное устройство
(только вариант Pack)
15 Ходовая часть для транспортировки
16 Винт крепления бака
17 отверстие для залива чистой воды
18 Сетчатый фильтр
19 Резервуар грязной воды
20 Крышка резервуара грязной воды
21 Поплавок
22 Штепсельная вилка для зарядного
устройства (только вариант Pack)
23 Всасывающий шланг
24 Всасывающая планка *
25 Шланг слива грязной воды
26 грибковые рукоятки для замены всасы-
вающих кромок
27 Пробка сливного отверстия для чистой
воды (только для варианта ECO)
28 Брызговик
29 Щеточный вал (вариант исполнения
BR) дисковые щетки (вариант исполне-
ния BD)
* не входит в объем поставки (за исключе-
нием варианта ECO)
Описание элементов управления и рабочих узлов
29
Eco
186 RU
