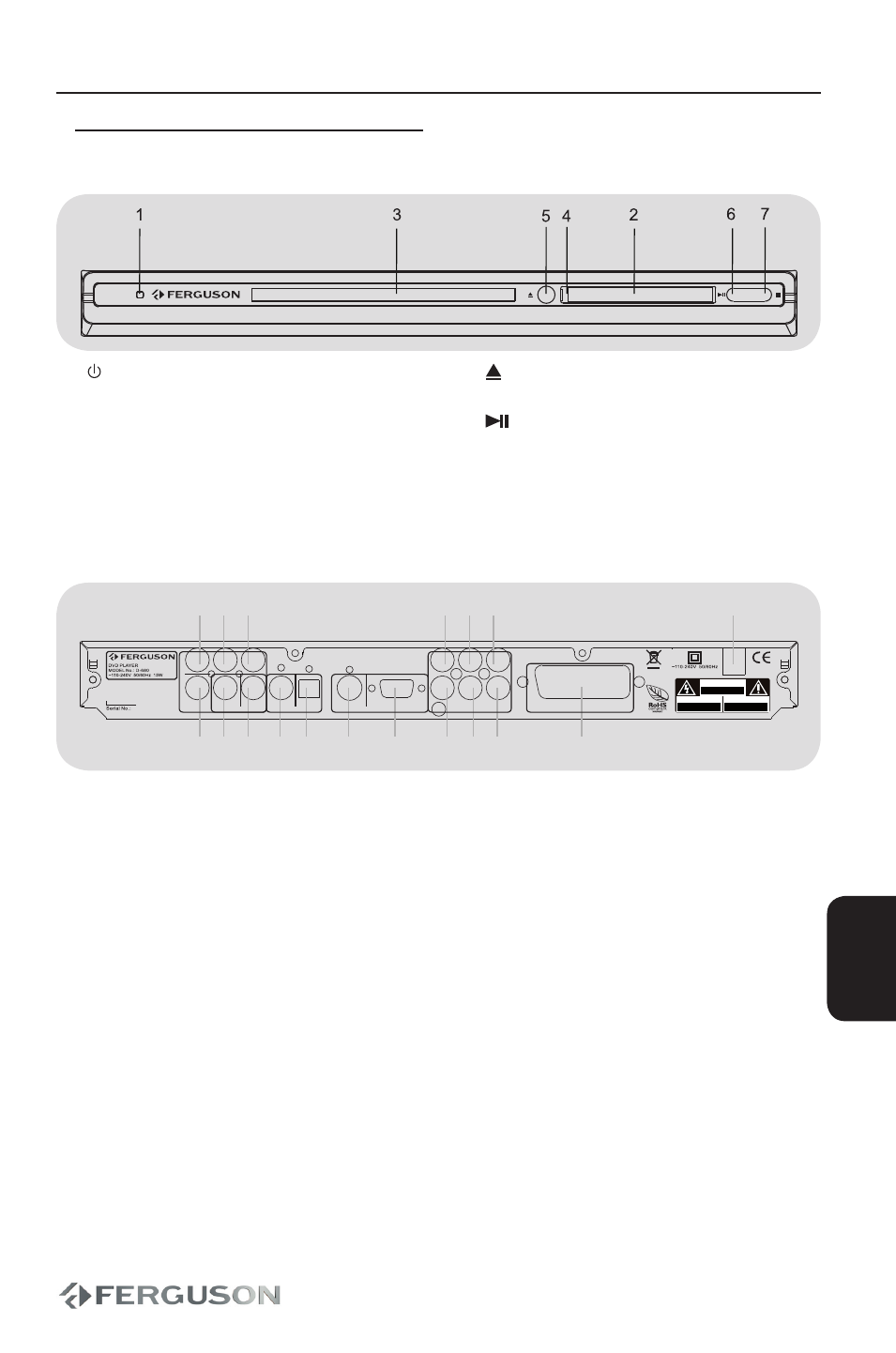

Descripción funcional
Paneles frontal y posterior
A
POWER - Enciende el reproductor
B
Pantalla - Muestra el estado actual
del reproductor
C
Bandeja de disco
D
IR Sensor - Apunte el control remoto a
este senso
E
EJECT - Abre y cierra la bandeja de
disco
F
PLAY/PAUSE - Inicia o realiza una
pausa en la reproducción
G
STOP  - Detiene la reproducción
A
Y (Component Video Out) - Conecte
la entrada de Y a un televisor
B
Pb (Component Video Out) - Conecte
la entrada de Pb a un televisor
C
Pr (Component Video Out) - Conecte
la entrada de Pr a un televisor
D
FL Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
E
LS Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
F
C Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
G
S-Video - Se conecta a un TV con
entradas S-Video
H
CVBS (Salida de vídeo) - Se conecta a
un TV con entradas CVBS
I
R Stereo Audio Out - Se conecta a las
entradas de audio de un sistema estéreo
J
L Stereo Audio Out - Se conecta a las
entradas de audio de un sistema estéreo
K
COAXIAL (salida de audio digital) -
Para conectar a las entradas de audio
coaxial de un equipo de audio digital
L
OPTICAL (salida de audio digital) -
Para conectar a las entradas de audio
optical de un equipo de audio digital
M
FR Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
N
RS Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
O
SW Multichannel Audio Out - Se
conecta a las entradas de audio de un
amplificador, un receptor
P
VGA - Conecte a un dispositivo VGA
válido
Q
SCART - Conecte la entrada de RGB a
un televisor
R
Main (Cable de alimentación c.a.) - Se
conecta a una toma de red
