4
CAUTION!
DO NOT OPEN
RISK OF ELECTRIC SHOCK
ACHTUNG!
NICHT ÖFFNEN
LEBENSGEFAHR
UWAGA!
NIE OTWIERAĆ
RYZYKO PORAŻENIA VIDEO ANALOG
VGA S-VIDEO
AUDIO DIGITAL
OPTICAL COAXIAL
AUDIO STEREO ANALOG
L R
VIDEO
ANALOG
CVBS
Pb Y Pr
AUDIO 5.1 ANALOG
R
L
SW
C
RS
LS
VIDEO AUDIO ANALOG
SCART
AUDIO
IN
DIGITAL
CAUTION!
DO NOT OPEN
RISK OF ELECTRIC SHOCK
ACHTUNG!
NICHT ÖFFNEN
LEBENSGEFAHR
UWAGA!
NIE OTWIERAĆ
RYZYKO PORAŻENIA VIDEO ANALOG
VGA S-VIDEO
AUDIO DIGITAL
OPTICAL COAXIAL
AUDIO STEREO ANALOG
L R
VIDEO
ANALOG
CVBS
Pb Y Pr
AUDIO 5.1 ANALOG
R
L
SW
C
RS
LS
VIDEO AUDIO ANALOG
SCART
AUDIO
IN
DIGITAL
ESP
AÑOL

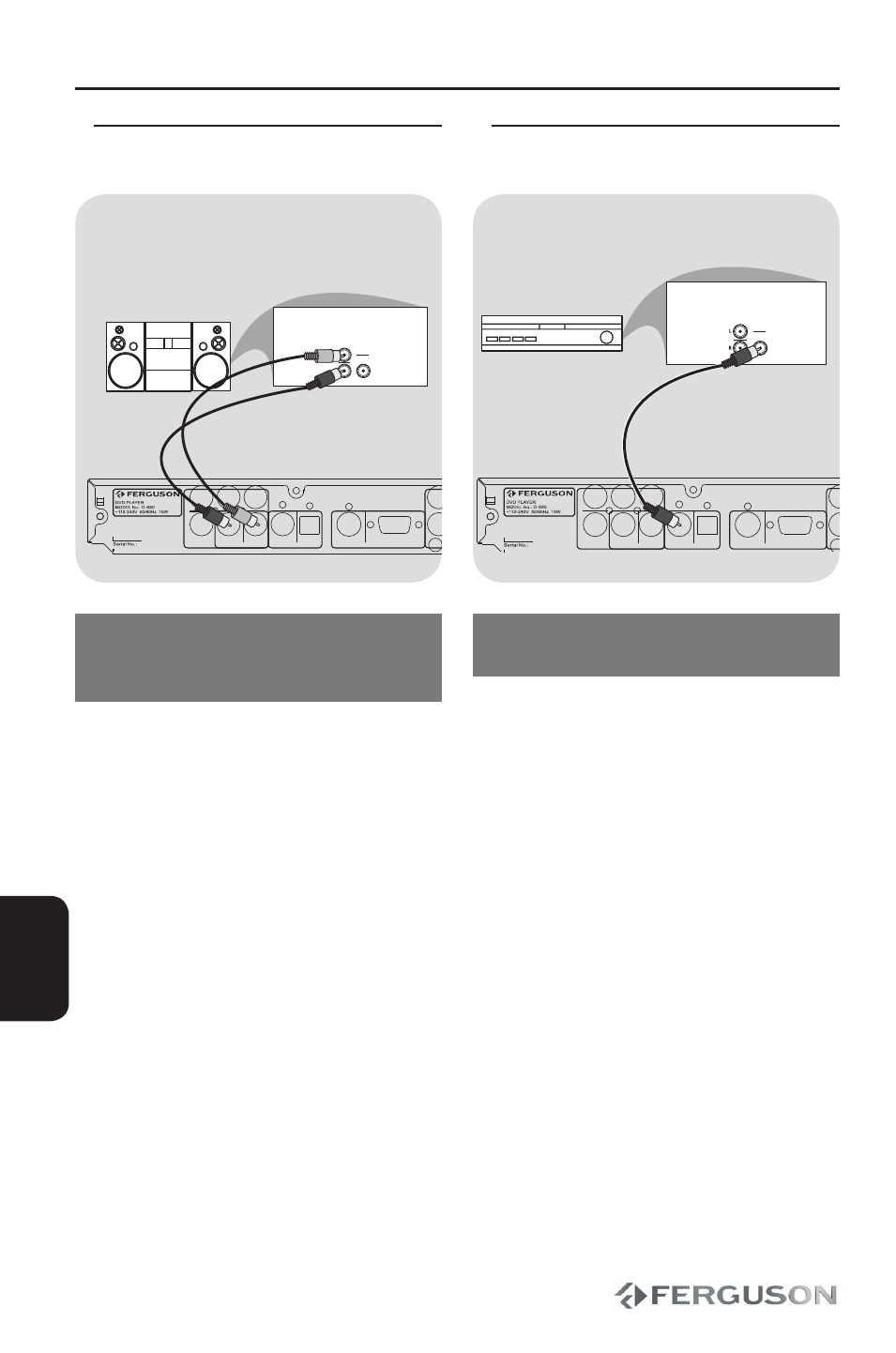

Opcional : Conexión de un
estéreo de dos canales
El sistema estéreo tiene entradas de
Dolby Pro Logic o entradas derecha/
izquierda de audio
A
Seleccione una de las conexiones de
vídeo (CVBS VIDEO IN, COMPONENT
VIDEO IN, SCART) según las opciones
disponibles en su televisor.
B
Utilice los cables de audio (blanco/ rojo)
para conectar los conectores AUDIO
OUT (L/R) del reproductor de DVD a las
correspondientes entradas de audio
AUDIO IN del sistema de estéreo
Opcional : Conexión a un receptor
de AV digital
El receptor tiene un decodificador
PCM, Dolby Digital o MPEG2
A
Seleccione una de las conexiones de
vídeo (CVBS VIDEO IN, COMPONENT
VIDEO IN, SCART) según las opciones
disponibles en su televisor.
B
Conecte el conector COAXIAL del
reproductor de DVD a la correspondiente
entrada de audio digital de su receptor
(cable no suministrado).
C
Ponga la Salida digital del reproductor
de DVD a SOLO PCM o TODAS según las
capacidades de su receptor (consulte la
página 120, “Salida digital”).
Consejo útil:
– Si el formato de audio de la salida digital
no concuerda con las características
del receptor, éste producirá un sonido
intenso y distorsionado o no sonará en
absoluto.
AV Receiver
STEREO
Conexiones
