Instrucciones de uso
Columna de sujección rápid
El sistema de sujección rápida está basado en el principio de unión por cuñas, es decir, mientras mayor sea
la fuerza que se aplica al tubo interior, mayor ha de ser la fuerza de bloqueo del sistema.
En el sistema de sujección rápida la cuña es de husillo moleteado. De esta manera se puede manipular el
tubo fluidamente y con exactitud milimétrica, bajo. El tubo interior viene provisto con unas perforaciones
oblicuas como medida de prevención ante una caída involontaria de la carga, para esto se debe introducir
un perno en la perforación más cercana al sistema de sujección rápida.
• Emplazar la columna de sujección rápida solamente sobre un terreno firme y resistente al peso
• Asegurar la carga en forma horizontal!
• Carga máxima 500 kg
• En caso de deterioro o destaste del tubo interior reemplácese oportunamente
Utilícense solamente piezas de recambio originales!
Atención! La columna de sujección rápida posee una capaci-
dad de carga de 500 kg. siempre y cuando la carga esté
asegurada lateralmente. En caso de que la carga no esté
asegurada lateralmente no se garantiza una capacidad de
carga mayor a 125 kg! La carga siempre debe ser efectuada
por el replanteo de la tubo interior con el tornillo
Cuadro
sinóptico

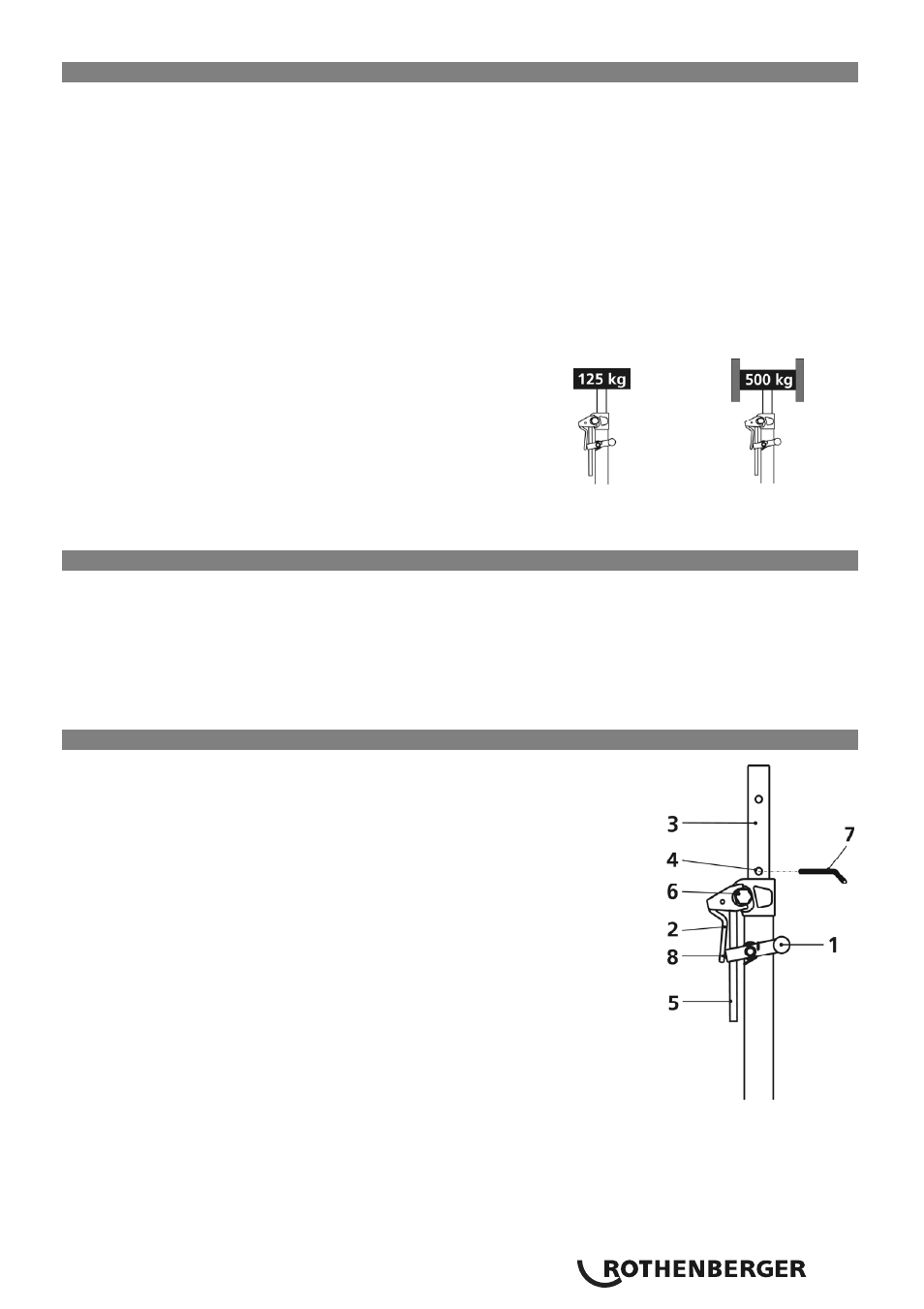

1
Palanca de seguridad
5
Palanca de ajuste fino
2
Palanca de sujección rápida
6
Seisbordo ondulado
3
Tubo interior
7
Perno
4
Perforación oblicua
8
Tornillo
Ajuste
Ajuste aproximativo:
Empujar la palanca de seguridad (1) hacia arriba
Sostener el tubo interior (3) y la palanca de sujección rápida (2)
Tirar del tubo interior (3)
Ajuste fino:
Aplicar la llave de anillo o llave de trein-quete (SW19) al seisbordo
ondulado (6)
Palanca de ajuste fino (5) en agujeroondulado
Girar (1 giro = 4 cm. un recorrido)
Protección:
Introducir perno (7) en la perforación oblicua (4)
Mantenimiento:
Limpiar el tubo interior (3) y engrasar tres superficies. De ninguna manera se debe engrasar la
superficie que da hacia la ondulación!
En caso de desgaste del tubo interior (3) ajústese con el tornillo (8) prisionero de regulación de la palanca
de protección (1).
125 kg carga no
asegurada
lateralmente
500 kg carga
asegurada
lateralmente
