Система быстрого зажима работает по принципу закрепления клиньями, это значит, что чем
больше сила, которая действует на внутреннюю трубу, тем болше блокирующая сила системы.
В системе быстрого зажима клин выполнен в виде рифлёного вала.
Это безступенчатое и точное до миллиметра сдвижение и раздвижение внутренней трубы.
Внутренняя труба опоры имеет поперечные отверстия, это позволяет застраховать груз от
случайного оседания, если вставить принадлежащий к этому штырь системы быстрого зажима
в ближащее отверстие.
• подъёмник с быстрым зажимом эксплуатировать только на вёрдой основе, которая
способна нести нагрузку
• укрепить груз горизонтально!
• максимальный вес груза 500 кг
• своевременно поменять внутреннюю трубу при повреждении или износе
применять только оригинальные запасные Ротенбергер-части!
Внимание ! Подъёмник с быстрым зажимом имеет
только в том случае несущую силу в 500 кг, если груз
имеет с боков направляющие. У грузов без
направляющих допустим только груз до 125 кг! Груз
должен быть всегда закреплён путём разм-етки
внутреннй трубы штырём.

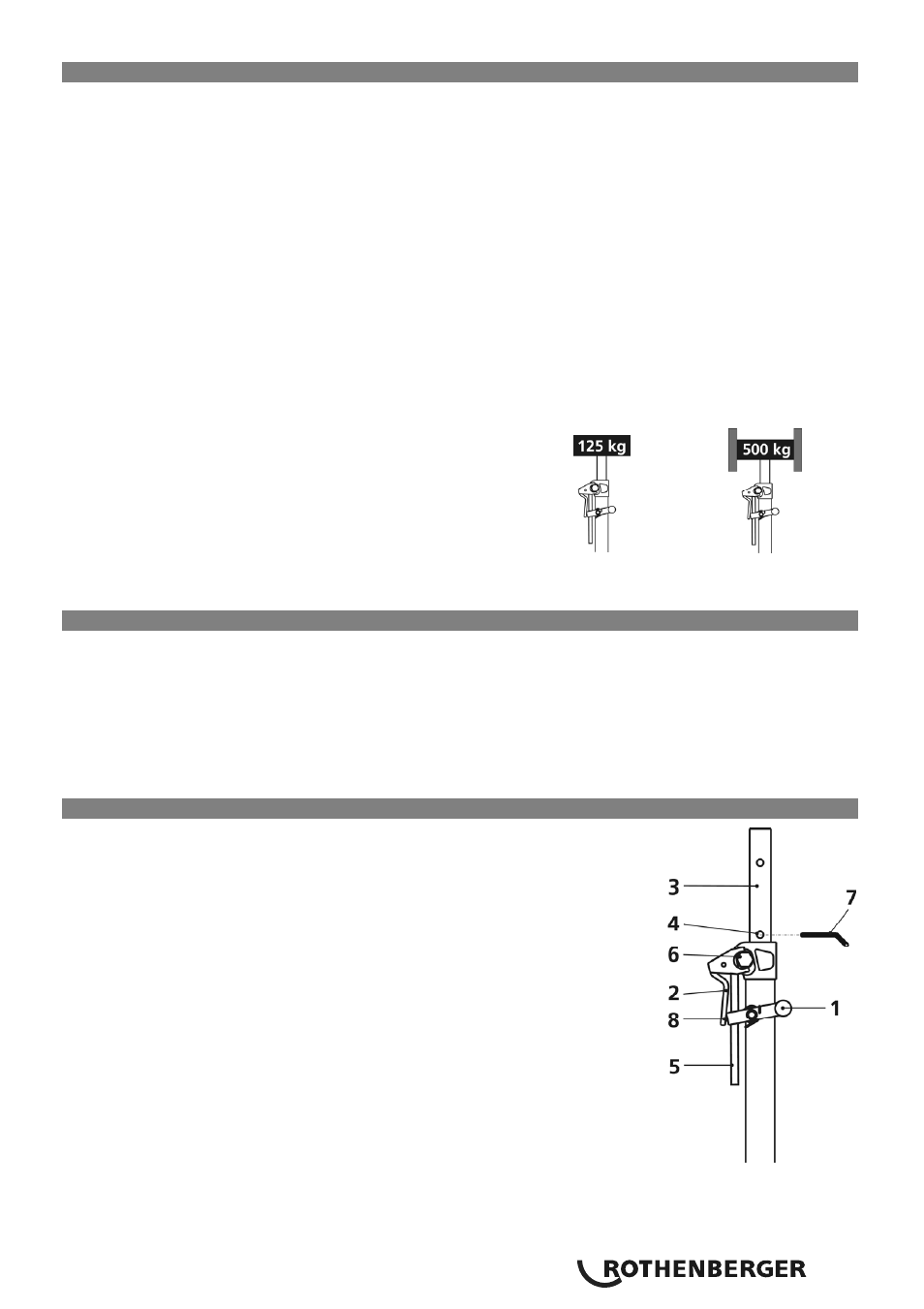

Oбзоp
1 Фиксирующий рычаг 5 Рычаг точной настройки
2 Рыаг быстрого зажима 6 Шестигранный вал
3 Внутренняя труба 7 Фиксирующий рычаг
4
Поперечные отверстия для
фиксирующего штыря
8 Регулировочный винт
Настройка
Грубая настройка:
 Фиксирующий рычаг поднять наверх
 Придерживая внутреннюю трубу, нажать рычаг быстрого зажима
 Выдвинуть внутреннюю трубу
Точная настройка:
 Посадить круглый или хроповой ключ (SW19) на шестигранную вал
 Рычаг точной настройки при отверстиевал
 Повернуть (1 поворот = 4 см подъёма)
Фиксация :
 Вставить штырь в поперечное отверстие
Обслуживание :
Чистить внутреннюю трубу и смазывать с трёх сторон. Сторону с
зубчатым зацеплением не смазывать!
При износе внутренней трубы настроить положение регулировочного винта.
125 кг груза без
боковых
направляющих 500 кг груза с
боковыми
направляющими
