FR
18
GUIDE DE L‘UTILISATEUR DU CAPTEUR HAUTE INTENSITÉ
POUR TÉLÉMÉTRIE AVION SPEKTRUM SPMA9590

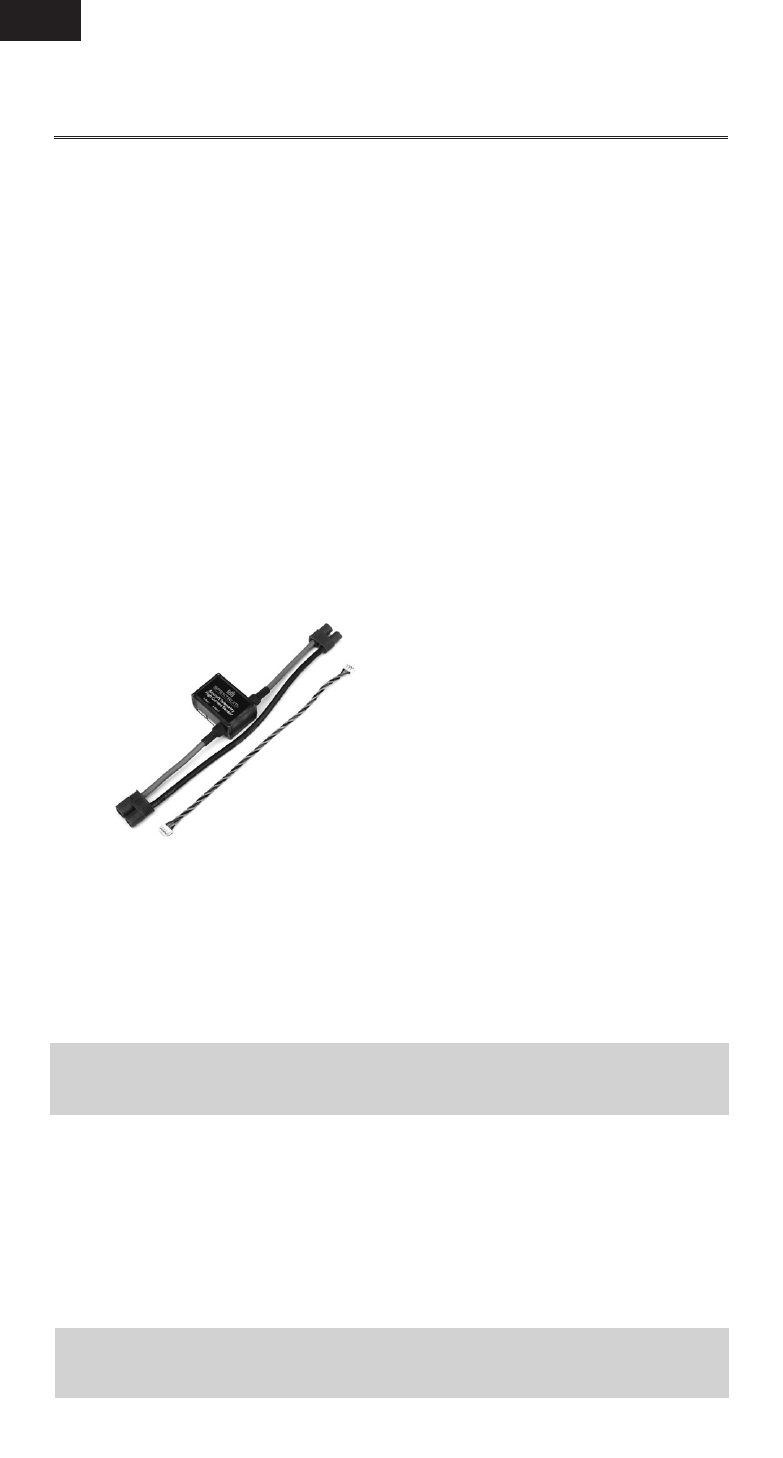

Le capteur haute intensité Spektrum pour télémétrie avion SPMA9590
est conçu pour un usage avec le port d’expansion du module de télémétrie
X-BUS Spektrum TM1000 (vendu séparément).
Caractéristiques
Type: Capteur haute intensité SPMA9590
Domaine de mesure: De 10 à 150A (positif ou négatif). 150A en soudant
directement le capteur sur le câble d’alimentation du contrôleur
Résolution: 1A
Dimensions : 34mm x 24mm x 15mm
Poids : 29 grammes
Section des câbles: 2.6 mm²
Prise d’alimentation: Type EC3
Tension d’ alimentation: De 4,2 à 60V
Intensité maximale en continu: 150A (durant 20 secondes)
Etalonnage: Ne requiert pas d’étalonnage
Eléments inclus:
• Extension X-BUS 6” • Capteur
Branchez l’extension X-BUS sur le capteur variomètre et sur le port X-BUS du
module de télémétrie TM1000. Le capteur comporte deux ports auxquels peut
être connectée l’extension X-BUS. Il est possible d’utiliser chacune des prises
du capteur. Il faudra, en cas d’utilisation de multiples capteurs, effectuer un
branchement en série.
IMPORTANT: Assurez-vous que le logiciel de votre radio soit mis à jour avec
la dernière version disponible.
Montez le module TM1000 à proximité du récepteur dans une position qui
permette au câble de données de 63mm d’aller du port de données DATA du
récepteur au port de données DATA du module de télémétrie. Vous pouvez
utiliser du ruban adhésif pour fixer le module TM1000 ou l’envelopper dans de
la mousse avec le récepteur. Connectez le câble de données DATA au port du
TM1000 marqué DATA et connectez l’autre extrémité du câble dans le port DATA
du récepteur.
REMARQUE: Orientez et fixez l‘antenne à l‘écart de tout matériau
métalique ou conducteur.
