14 MANUEL D’UTILISATION SPEKTRUM DX2E
FR
COMPATIBILITÉ DES RÉCEPTEUR
Le DX2E est compatible avec tous les récepteurs surface
Spektrum DSM, DSM2 et marins.

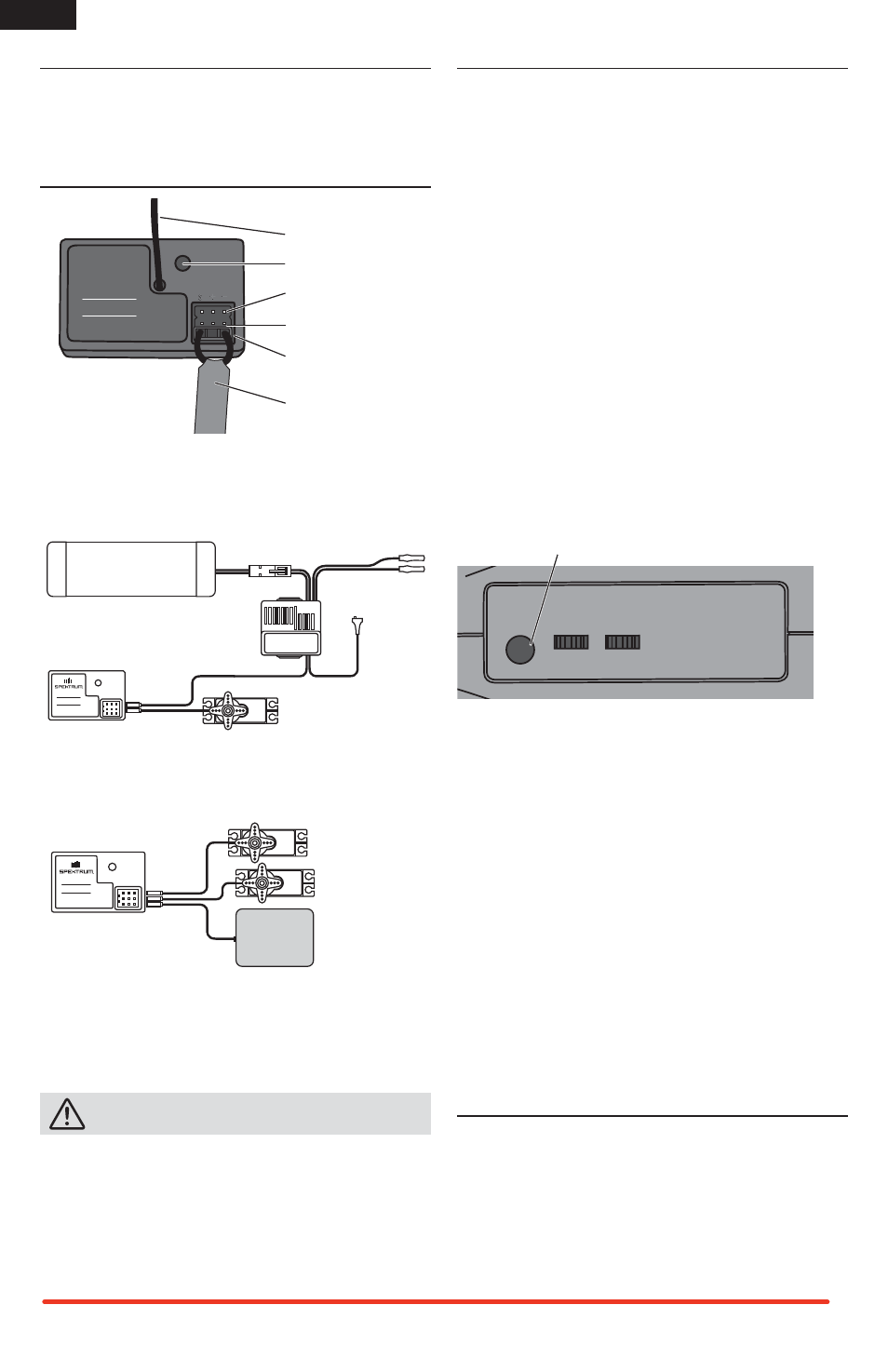

BRANCHEMENTS ET
INSTALLATION DU RÉCEPTEUR
Antenne
DEL
Port des gaz
Port de direction
Port Bind (affectation)
et batterie
Prise Bind
INSTALLATION TYPIQUE
POUR MODÈLE ÉLECTRIQUE
Batterie
Vers le moteur
Variateur
électronique
Récepteur
Servo de direction
SR201
THR
STR
BIND
2.4Ghz DSM
SPORT SURFACE RECEIVER
INSTALLATION TYPIQUE
POUR MODÈLE THERMIQUE
Récepteur
Servo de
direction
Servo de
gaz
SR201
THR
STR
BIND
2.4Ghz DSM
SPORT SURFACE RECEIVER
Batterie
Le récepteur doit être fixé à votre véhicule en utilisant de la
mousse double face. Cette mousse double face maintient le
récepteur en place tout en l’isolant des vibrations. L’antenne
doit être guidée verticalement à l’aide d’un tube d’antenne.
Plus l’antenne sera élevée, meilleure sera la réception.
ATTENTION: Ne jamais couper l’antenne .
AFFECTATION DU RÉCEPTEUR
L’affectation est le processus qui programme le récepteur
pour qu’il reconnaisse le code (appelé GUID—Globally
Unique Identifier) d’un émetteur spécifique. Quand un
récepteur est affecté à un émetteur, le récepteur ne
répondra qu’aux ordres donnés par cet émetteur ou
mémoire modèle. La DX2E et le SR201 sont affectés
ensemble à l’usine, cependant si vous devez effectuez une
affectation, suivez les étapes suivantes:
1. Récepteur hors tension, insérez la prise de bind
dans le port bind du récepteur.
2. Alimentez le récepteur par n’importe quel autre port.
Le DEL verte va se mettre à clignoter, indiquant que
le récepteur est en mode affectation.
3. Avec le volant et la gâchette en position désirée
pour le failsafe (consultez la section failsafe pour plus
d’informations), pressez et maintenez le bouton Bind
tout en mettant l’émetteur sous tension. La DEL verte
sur la façade de l’émetteur va clignoter durant 3
secondes indiquant que l’émetteur est en mode
affectation. Relâchez le bouton dès que la DEL se
met à flasher. Continuez de maintenir les commandes
en position de failsafe jusqu’a la fin du processus.
Bouton Bind (affectation)
BIND TH ST
N R N R
4. La DEL du récepteur s’éclaire de façon fixe quand
l’affectation est effectuée.
5. Retirez la prise de bind et rangez la soigneusement.
Vous devez refaire l’affectation quand:
• Différentes positions de failsafe sont désirées ou que les
sens de rottion des servos ont été changés.
• Vous changez de récepteur
• Vous affectez le récepteur à un autre récepteur.
REMARQUE: Certains récepteurs Spektrum, tels que
le SR3001 par exemple, utilisent un bouton d’affectation
plutôt qu’une prise d’affectation. La procédure d’affectation
est identique avec ce récepteur. Cependant, au lieu de
brancher la prise avant d’allumer le récepteur, appuyez sur
le bouton d’affectation (Bind) et maintenez-le enfoncé lors
de l’allumage du récepteur pour faire entrer ce dernier
en mode d’affectation.
FAILSAFE
Les positions du failsafe sont enregistrées durant
l’affectation. Si une perte de signal intervient durant
l’utilisation du modèle, les servos seront automatiquement
placés en position failsafe (généralement gaz au ralenti et
direction au neutre). Quand le signal est rétabli, le failsafe se
désactive, le contrôle se réactive. Pour plus d’informations
concernant le paramétrage du failsafe, consultez la section
d’affectation du récepteur.
THR
STR
BIND
SR201
