Italiano - 13
IMPOST
AZIONE

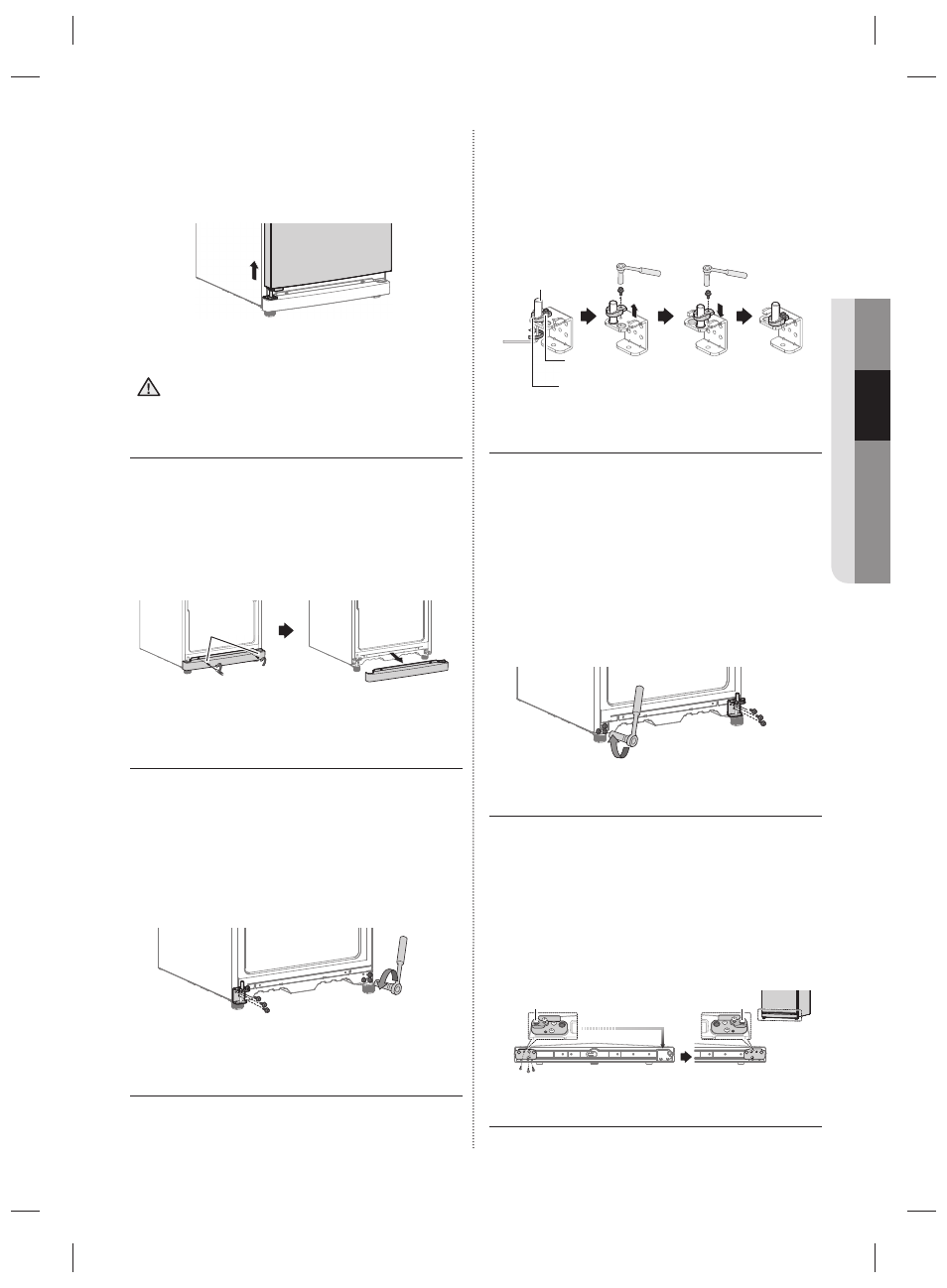

7. Separare il cardine usando prima una chiave
esagonale. Svitare il bullone per rimuovere il
distanziale della cerniera e invertire il lato del
perno della cerniera e del distanziale.
Cardine cerniera Cardine cerniera
Distanziale cerniera
Dado 8 mm
8. Fissare la cerniera in basso a destra del
freezer nella posizione in cui sono stati rimossi
i bulloni nel passaggio 6. Avvitare i bulloni
precedentemente rimossi in basso a sinistra del
freezer per un uso futuro.
Invertire i piedini da sinistra a destra.
10 mm 10 mm
10 mm 10 mm
9. Rimuovere le viti in basso a destra e a sinistra
della porta del freezer. Invertire il lato del fermo
porta da sinistra a destra. Anche il distanziale
della cerniera deve essere invertito.
Distanziale cerniera Distanziale cerniera Distanziale cerniera Distanziale cerniera
4. Rimuovere la porta dalla cerniera inferiore
sollevandola con attenzione verso l'alto.
La porta del freezer è pesante, prestare
attenzione a non ferirsi durante la rimozione.
5. Separare il copripiedino anteriore dopo aver
rimosso le 2 viti.
Viti Viti
6. Svitare i 3 bulloni che fi ssano la cerniera, quindi
rimuovere i 3 bulloni in basso a destra del piedino
anteriore dove verrà fi ssata la cerniera rimossa.
10 mm 10 mm 10 mm 10 mm
ATTENZIONE
