Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint.
Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et
du câble.
1 PC IN [PC] / [AUDIO]
Pour raccorder la prise de sortie vidéo et audio de votre PC.
2 COMPONENT IN
Branchez les câbles composants vidéo (en option) au connecteur de composant ("P
R
", "P
B
", "Y") à l’arrière
de votre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants
sur le téléviseur numérique ou le lecteur DVD.
Si vous souhaitez brancher à la fois le boîtier décodeur et le téléviseur numérique (ou lecteur DVD), vous
devez brancher le boîtier décodeur au téléviseur numérique (ou lecteur DVD) et le téléviseur numérique (ou
lecteur DVD) au connecteur de composant ("P
R
", "P
B
", "Y") de votre téléviseur.
Les connecteurs P
R,
P
B
ou Y et de vos appareils composants (téléviseur numérique ou lecteur DVD) sont
parfois désignés par les lettres Y, B-Y et R-Y ou Y, Cb et Cr.
Branchez les câbles audio RCA (en option) sur la prise “R - AUDIO - L” située à l’arrière du téléviseur et
leurs autres extrémités sur les prises de sortie audio correspondantes du téléviseur numérique ou du lecteur
DVD.
➣
➣
-
-
-
-
-
La couleur et la forme du produit peuvent varier en fonction du modèle. ➣
2 3 5 4 6 1
! @
0

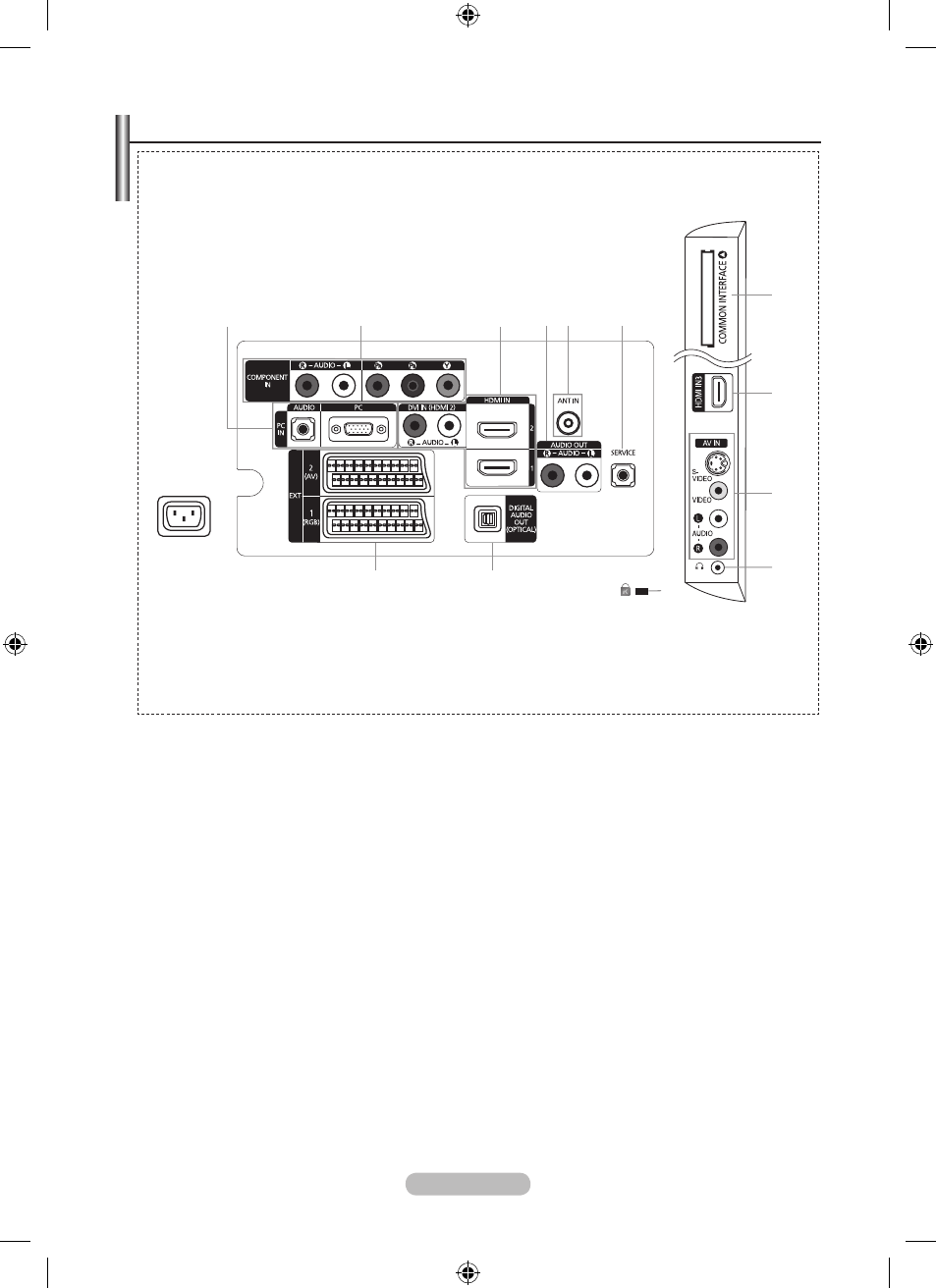

[Panneau arrière du téléviseur]
[Panneau latéral du téléviseur]
Entrée de
l’alimentation
7
3
8
9
Présentation du panneau de branchement
