Português -
Antes de ligar um dispositivo externo ao televisor, tem de desligar este último.
Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o
respectivo cabo.
1 PC IN (PC) / (AUDIO)
Ligue à tomada de saída de áudio e vídeo no PC.
2 COMPONENT IN
Ligue uma das extremidades dos cabos de vídeo para componentes (opcionais) ao conector
de componente (“P
R
”, “P
B
”, “Y”), na parte de trás do televisor, e as outras extremidades aos
conectores correspondentes de saída de vídeo no DTV ou no DVD.
Para ligar a Set-Top Box e o DTV (ou o DVD), deve ligar a Set-Top Box ao DTV (ou ao DVD) e o
DTV (ou o DVD) ao conector de componente (“P
R
”, “P
B
”, “Y”) no televisor.
Os conectores P
R
, P
B
e Y dos dispositivos para componentes (DTV ou DVD) são por vezes
identificados como Y, B-Y e R-Y ou Y, Cb e Cr.
Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a “R-AUDIO-L”, na parte de
trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio
no DTV ou no DVD.
➣
➣
-
-
-
-
-
A cor e a forma do produto podem variar consoante o modelo. ➣
7
3
8
9
Fonte de
alimentação
2 3 5 4 6 1
! @
0

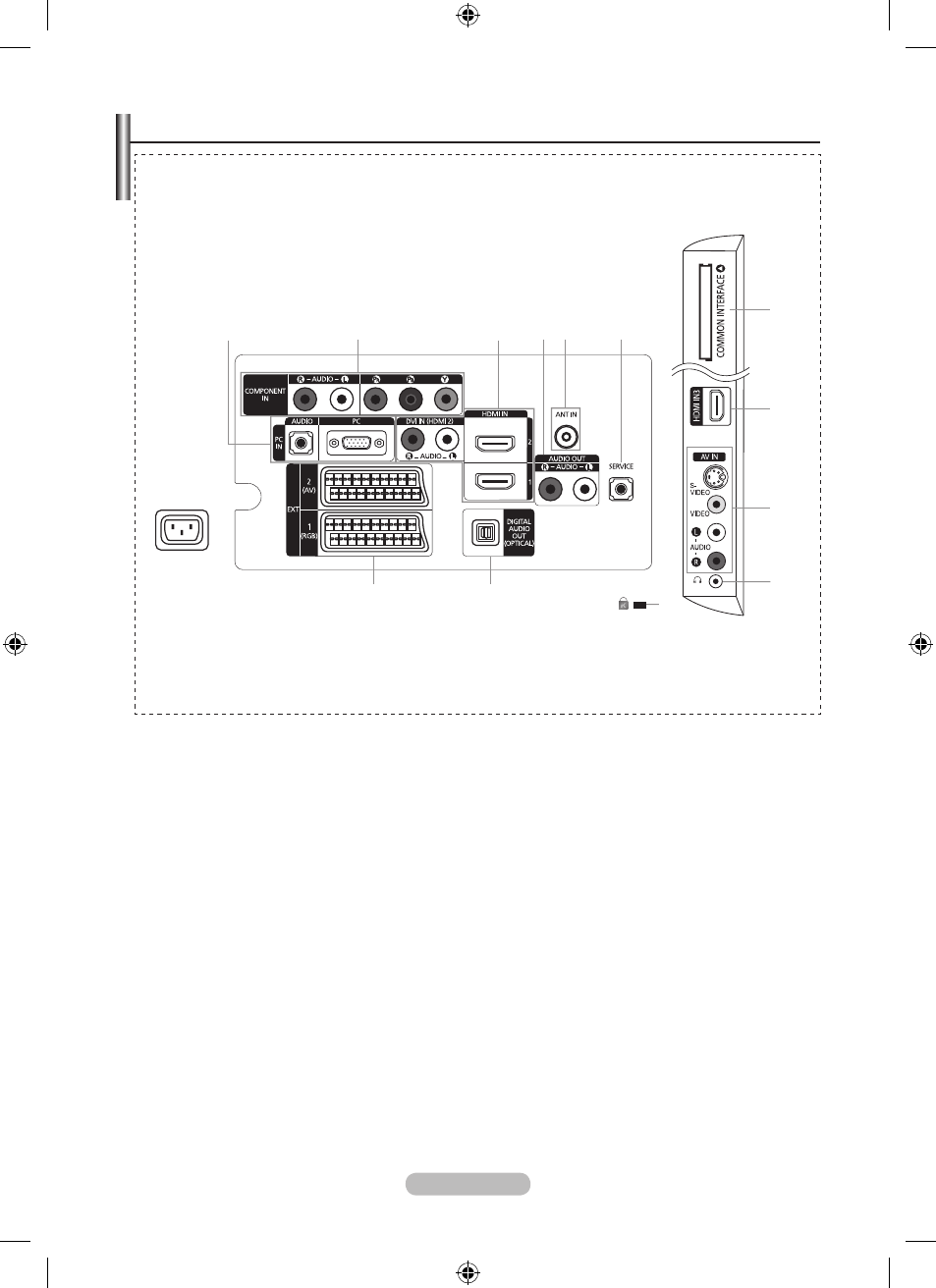

[Painel traseiro do televisor]
[Painel lateral do televisor]
Apresentação do painel de ligação
