Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a
quello del cavo.
1 PC IN [PC] / [AUDIO]
Collegare ai jack video e audio del PC.
2 COMPONENT IN
Collegare i cavi video component (opzionali) al connettore del componente (“P
R
”, “P
B
”, “Y”) sul retro
dell’apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i
due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“P
R
”, “P
B
”, “Y”)
sull’apparecchiatura.
I connettori P
R
, P
B
e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y,
Cb e Cr.
Collegare i cavi audio RCA (opzionali) a [R - AUDIO - L] sul retro dell’apparecchiatura e ai
corrispondenti connettori di uscita audio sul DTV o DVD.
➣
➣
-
-
-
-
-

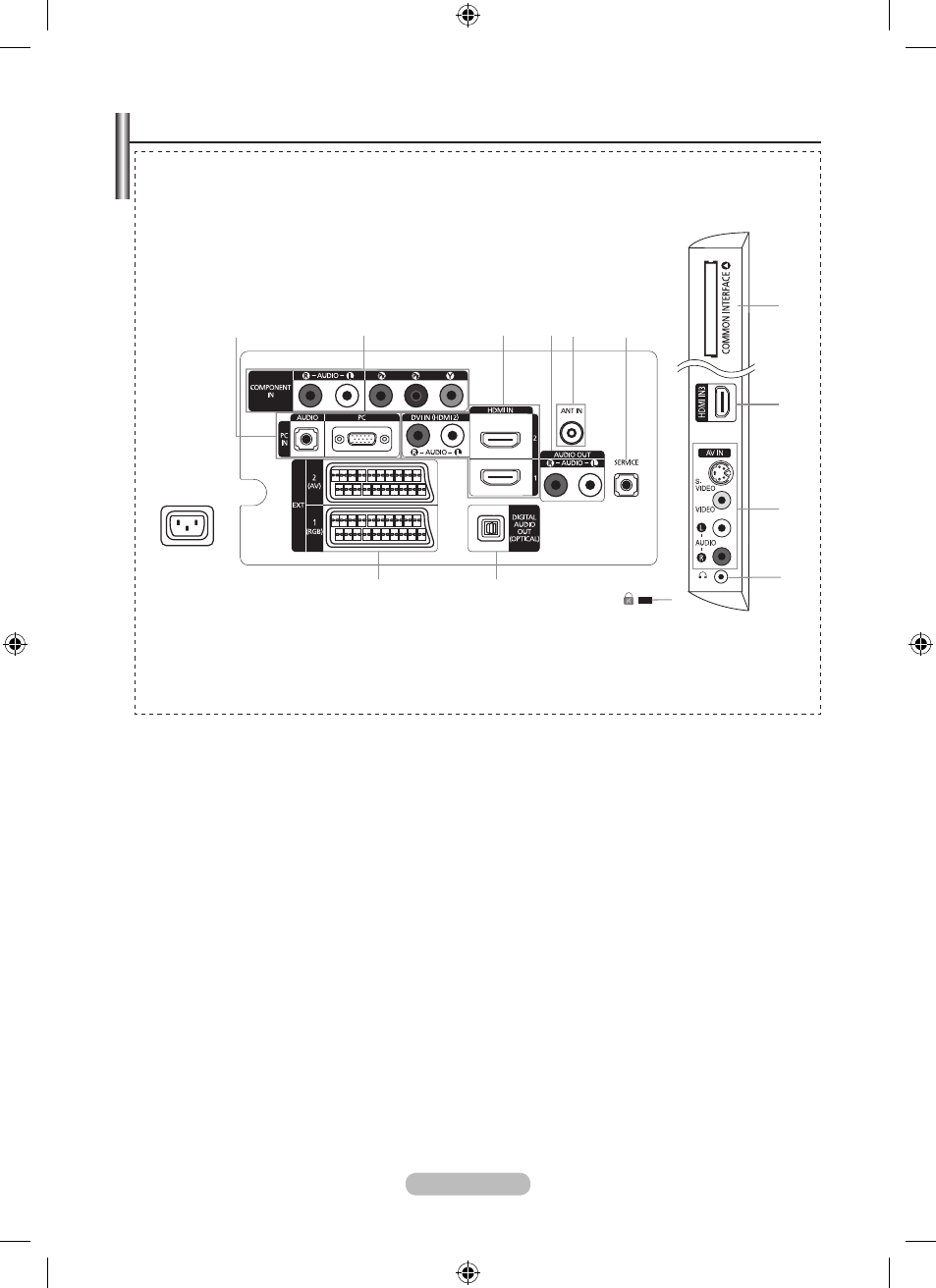

Pannello dei collegamenti
La forma e il colore del prodotto possono variare in base al modello. ➣
[Pannello laterale del televisore]
7
3
8
9
Ingresso
alimentazione
2 3 5 4 6 1
! @
0
[Pannello posteriore TV]
