Deutsch -
Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet
sein.
Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche
Farbe aufweisen.
1
PC IN [PC] / [AUDIO]
Zum Anschließen an den Video- und Audioausgang eines Computers.
2
COmPONENT IN
Verbinden Sie die Komponentenanschlüsse (“P
R
”, “P
B
”, “Y”) auf der Rückseite des Fernsehgeräts über
Komponenten-Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder
DVD-Geräts.
Wenn Sie sowohl die Set-Top-Box als auch ein DTV- oder DVD-Gerät anschließen möchten, verbinden Sie die
Set-Top-Box mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-
Anschluss (“P
R
”, “P
B
”, “Y”) des Fernsehgeräts.
Die P
R
-, P
B
- und Y-Anschlüsse von Component-Geräten (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y bzw.
Y, Cb und Cr beschriftet.
Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel
(optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts.
➣
➣
-
-
-
-
-
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.
➣
7
3
8
9
Netzkabelbuchse
2
3
5
4
6
1
!
@
0

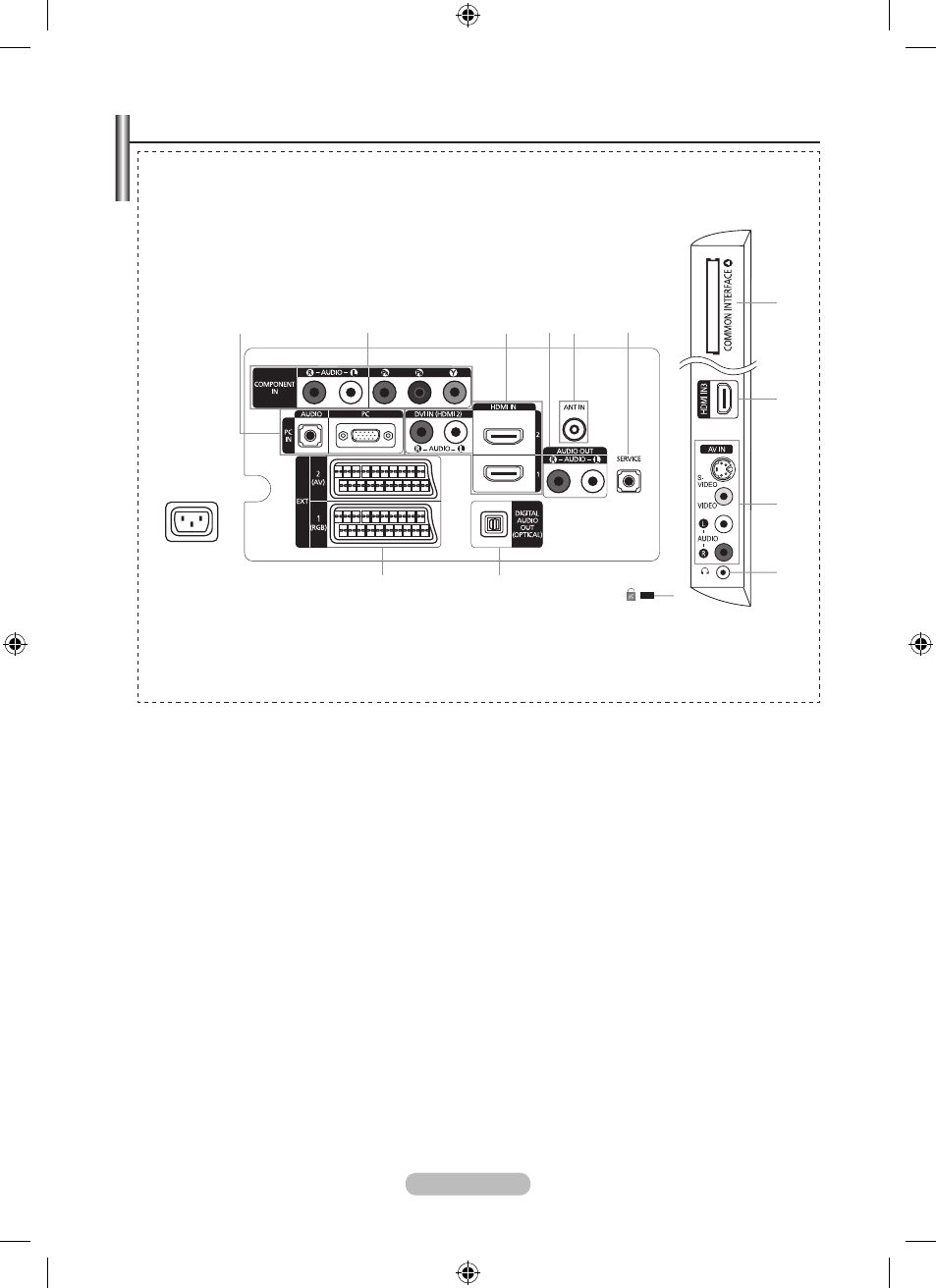

[Rückseite des Fernsehgeräts]
[Seitenverkleidung
des Fernsehgeräts
]
Anschlussfeld
