Español -

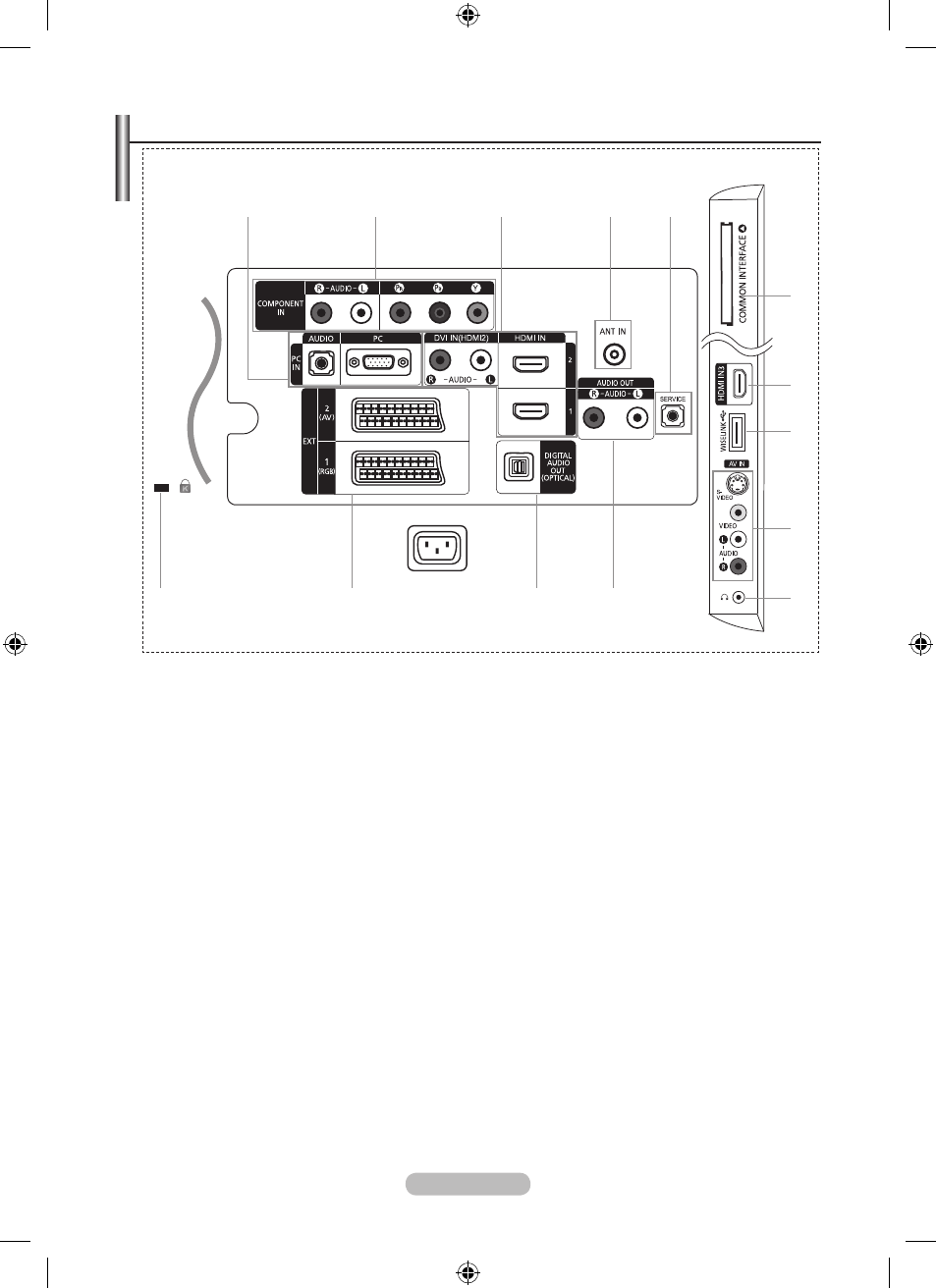

Aspecto general del panel de conexiones
Cada vez que conecte un dispositivo externo al televisor, compruebe que la unidad esté
desconectada de la alimentación.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y
del cable.
1 PC IN [PC] / [AUDIO]
Se conecta a la toma de salida de audio y vídeo del PC.
2 COMPONENT IN
Conecte los cables de vídeo de componentes (opcional) al conector de componentes (“PP
R
”, “PP
B
”,
“Y”) de la parte posterior del equipo y los otros extremos a los conectores de salida de vídeo de los
componentes correspondientes en el DTV o DVD.
Si desea conectar tanto el decodificador como el DTV (o DVD), deberá conectar el decodificador al
DTV (o DVD) y conectar el DTV (o DVD) al conector de componentes (“PP
R
”, “PP
B
”, “Y”) de su equipo.
Los conectores PP
R
, PP
B
e Y de los dispositivos de componentes (DTV o DVD) algunas veces están
etiquetados como Y, B-Y y R-Y o Y, Cb y Cr.
Conecte los cables de sonido RCA (opcionales) a “R - AUDIO - L” de la parte posterior del aparato y
los otros extremos a los conectores de salida de sonido correspondientes en el DTV o DVD.
3 HDMI IN , HDMI IN , HDMI IN
Admite conexiones entre dispositivos AV habilitados para la conexión HDMI (decodificadores,
reproductores DVD).
No se necesita conexión de audio adicional para una conexión de HDMI a HDMI.
Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN2.
➣
➣
-
-
-
-
-
-
-
-
6
0
El color y la forma del producto pueden variar según el modelo. ➣
Entrada eléctrica
[Tomas del panel lateral]
1 2 3 4 5
3
7
8
9 ! @
#
