Instalación _13
01
inst
ALAC
ión

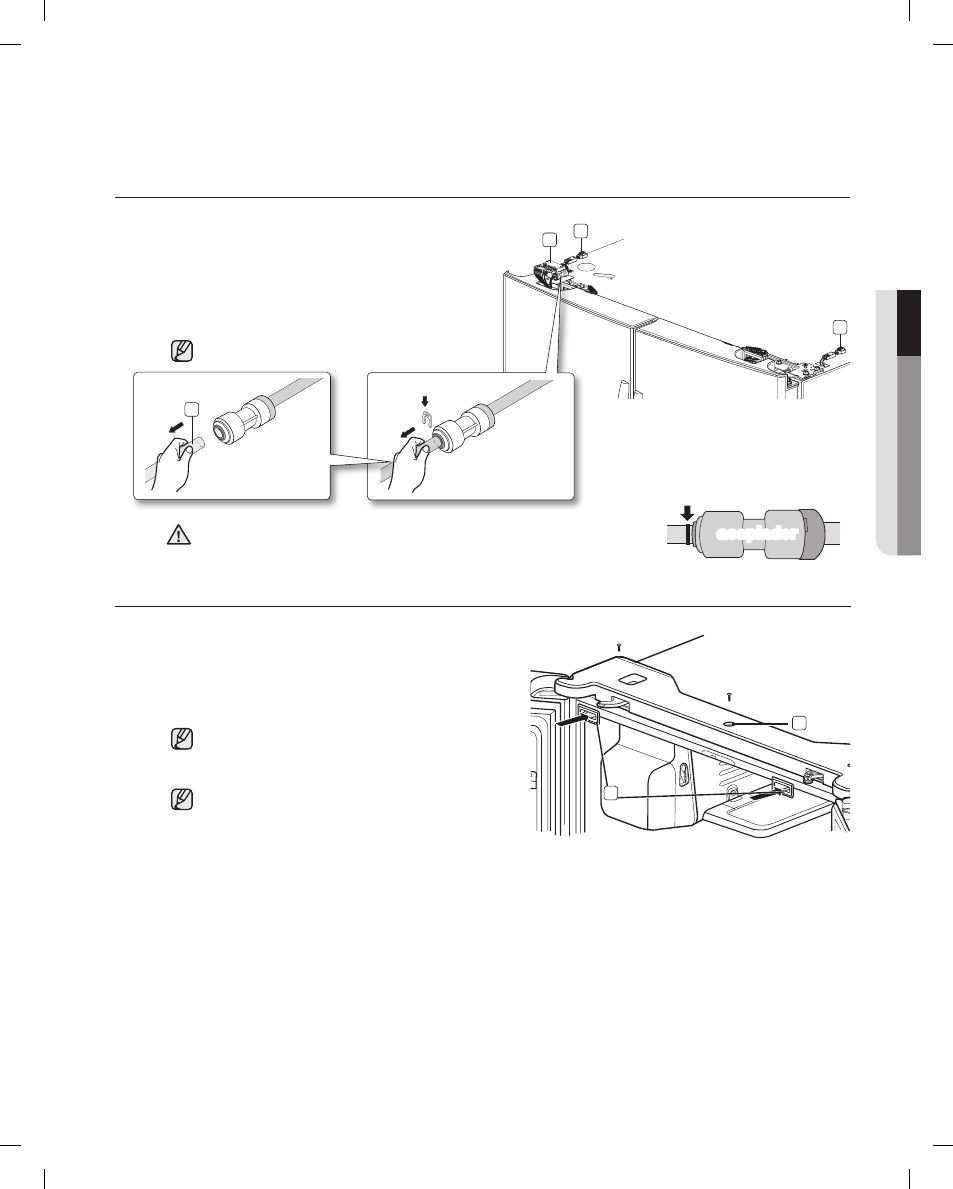

5. Sitúe el cuadro superior ( 2) en su lugar. Introduzca
y apriete los 3 pernos en el cuadro superior con un
destornillador Philips (+). Con las puertas abiertas,
vuelva a introducir la tapa del cuadro superior (
1) y
cierre las puertas.
DEsMontAJE DE LAs PuERtAs DEL REFRigERADoR
1
2
3
3
4
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Clip rojo
(1/4")
Clip rojo
(1/4")
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Tubo del
dispensador
de la puerta
Tubo de la
carcasa
Clip rojo
(1/4")
Clip rojo
(1/4")
5
acoplador
tubo de la puerta del dispensador
El tubo de la puerta del dispensador ( 5 ) debe quedar
completamente introducido hasta la línea marcada para evitar
fugas de agua procedentes del dispensador.
PRECAUCIÓN
4. Conecte el tubo de la puerta del dispensador
( 5 ) y, a continuación, introduzca un clip en el
conector tirando del tubo. Fije el conector ( 4
) situado en la puerta del lado izquierdo y los
dos conectores (
3 ) situados a cada lado de
la tapa superior.
La abrazadera se encuentra en el interior de
la tapa superior.
Al volver a montar el cuadro superior, asegúrese
de que la cubierta de la bisagra no comprima o
dañe los cables.
Tras el montaje, cierre las puertas y chequee si
existen huecos entre las juntas de las puertas
o si están inclinadas. Si encuentra un hueco o
inclinación, examine la sección “Ajuste de las
puertas” en la página 15.
