Présentation du panneau de branchement

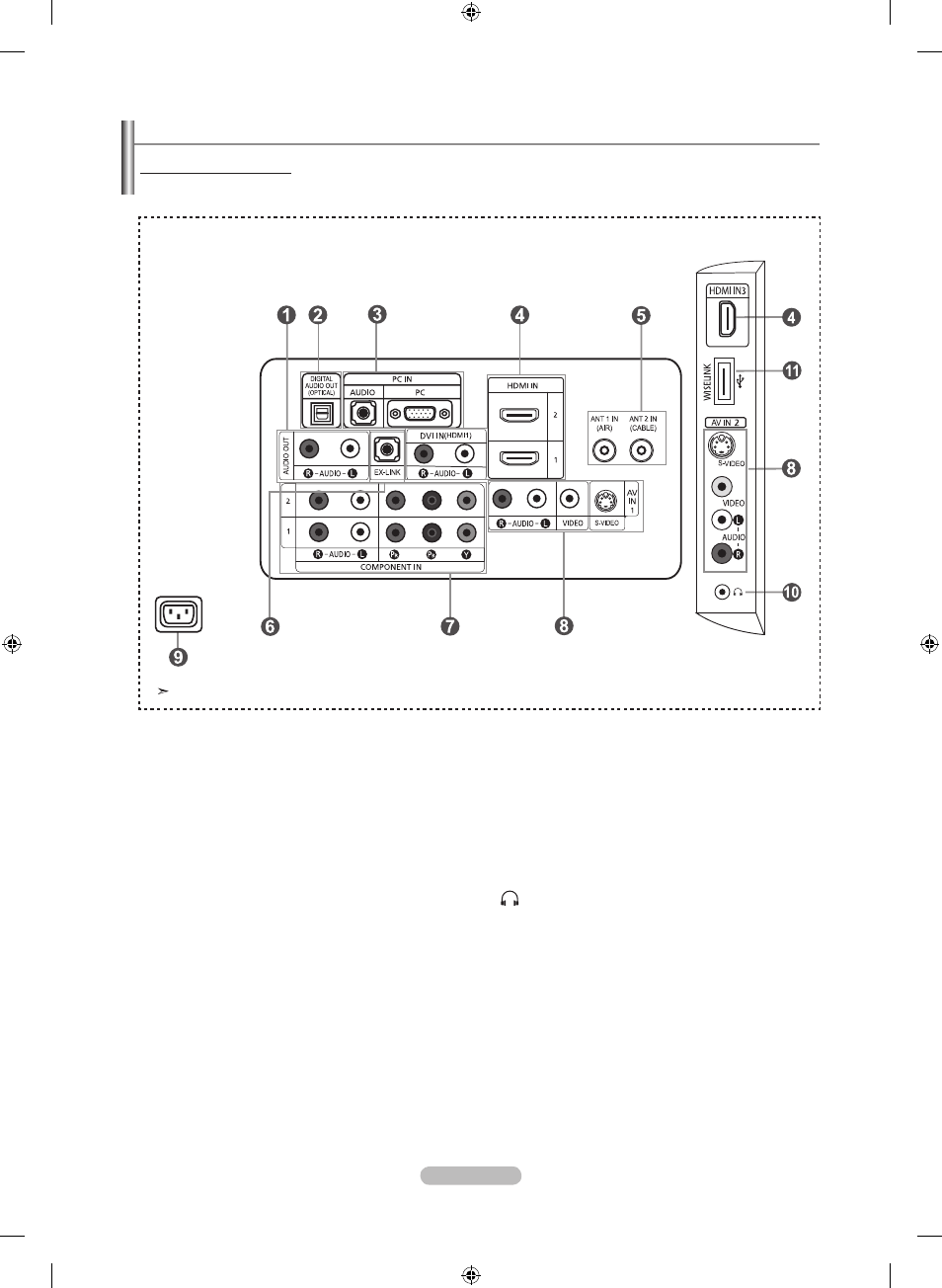

Prises du panneau arrière
Les prises du panneau arrière sont utilisées pour brancher de façon permanente un appareil Audio/Vidéo comme par
exemple un lecteur DVD ou un magnétoscope. Pour plus d’informations sur le branchement des appareils, voir pages 6-11.
1 AUDIO OUT
A connecter aux prises d'entrée audio de votre
amplificateur/home cinéma.
2 DIGITAL AUDIO OUT (OPTICAL)
À brancher à un appareil audio numérique.
3
PC IN
A connecter aux prises de sortie audio et vidéo de votre
PC.
4 hDMI IN 1, 2, / DVI IN (hDMI 1) (AUDIO R/L)
A connecter à la prise HDMI d'un périphérique doté d'une sortie
HDMI.
Utilisez la borne HDMI IN 1 pour la connexion DVI vers
un périphérique externe.
Utilisez un câble DVI vers HDMI ou un adaptateur
DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et
les prises DVI-IN (HDMI1) "R-AUDIO–L" pour la sortie
audio.
- Aucune connexion audio n'est requise entre deux appareils
HDMI.
- La prise d’entrée HDMI IN 1 doit être utilisée pour un
branchement de câble HDMI/DVI.
5 ANT 1 IN / ANT 2 IN
A connecter à une antenne ou à un téléviseur par câble.
6
Ex-LINK
Connecteur réservé aux opérations de maintenance
uniquement.
7 COMPONENT IN 1, 2
A connecter à la composante vidéo/audio.
8
AV IN 1 / AV IN 2
Entrée audio et vidéo pour périphériques externes, tels
qu’un caméscope ou un magnétoscope.
S-VIDEO
Connectez un signal S-Vidéo provenant d'un caméscope
ou d'un magnétoscope.
9 PUISSANCE CONSOMMÉE
Connectez le câble d'alimentation fourni.
0
ÉCOUTEURS
A connecter à des écouteurs externes pour une écoute
privée.
! WISELINK
Connectez un périphérique de stockage de masse USB
pour afficher les fichiers photo (JPEG) et écouter des
fichiers audio (MP3).
[Prises du panneau latéral]
La couleur et la forme du produit peuvent varier en fonction du modèle.
