02
Подключения

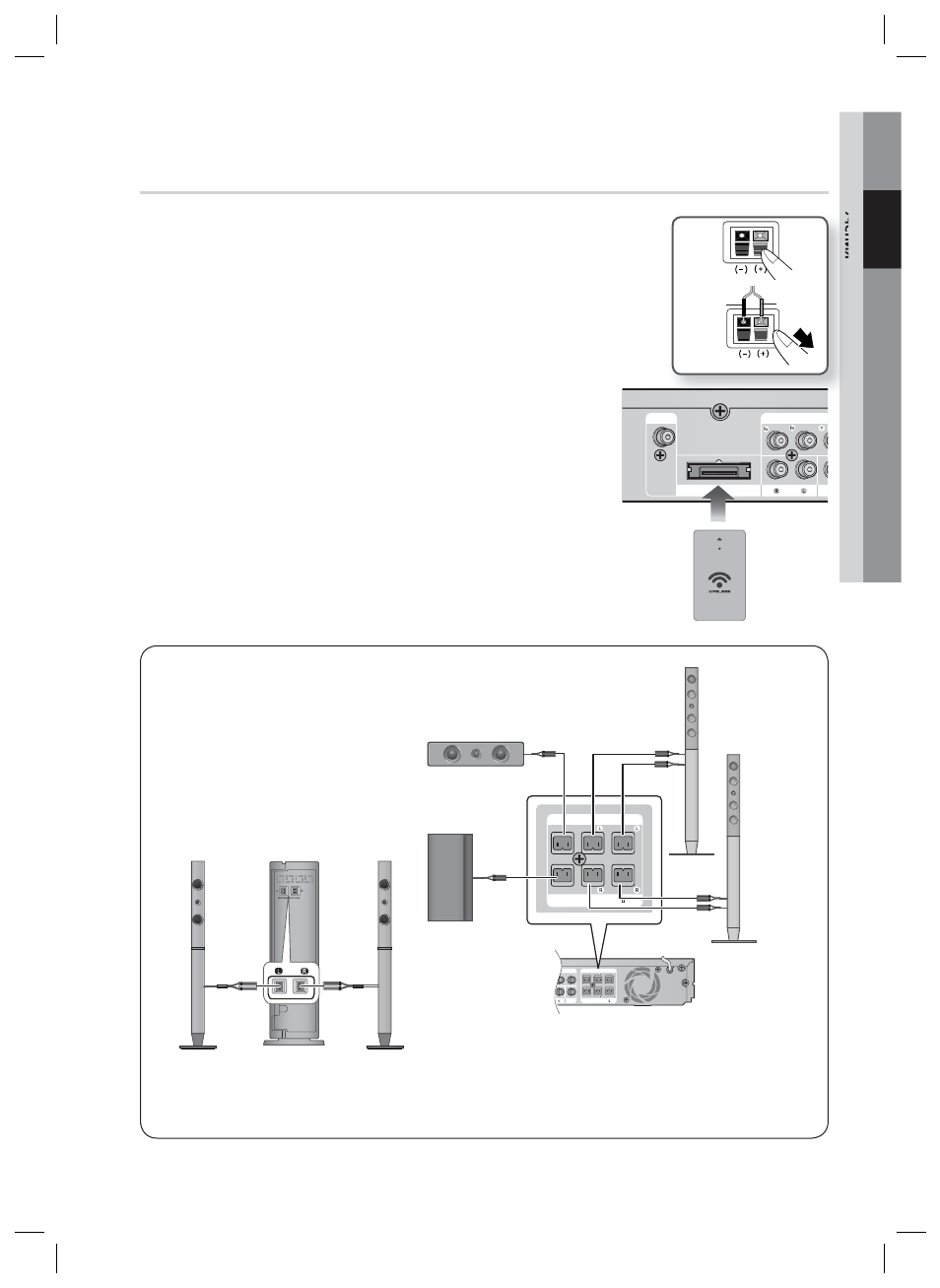

Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
Вставьте плату TX в соответствующий разъем, держа ее
наклейкой "WIRELESS" вверх.
Плата TX обеспечивает связь между устройством и модулем
беспроводного приемника.
Подключите левый и правый боковые громкоговорители к модулю
беспроводного приемника.
Подсоедините кабель питания модуля беспроводного
приемника к сетевой розетке.
Включите устройство. Устройство и модуль беспроводного
приемника будут обмениваться данными друг с другом, и вы
услышите звук из громкоговорителей объемного звучания.
1.
2.
3.
4.
•
•
5.
6.
7.
Черный Красный
FM ANT
WIRELESS VIDE AUX IN
COMPONENT OUT
Плата TX
FRONT FRONT TOP
SPEAKERS OUT
VIDEO OUT N
SUBWOOFER
CENTER FRONT FRONT TOP PONENT OUT
SPEAKER IMPEDANCE : 3
FRONT FRONT TOP
SPEAKERS OUT
SUBWOOFER
CENTER FRONT FRONT TOP
SPEAKER IMPEDANCE : 3
Фронтальный/
верхний
фронтальный
громкоговоритель (П)
Фронтальный/верхний
фронтальный
громкоговоритель (Л)
Это устройство необходимо подключать только с помощью SWA-5000.
Модуль беспроводного приемника
Боковой
громкоговоритель (Л) Боковой
громкоговоритель (П)
Сабвуфер
Центральный
громкоговоритель
