18
Pyccкий
Подключения

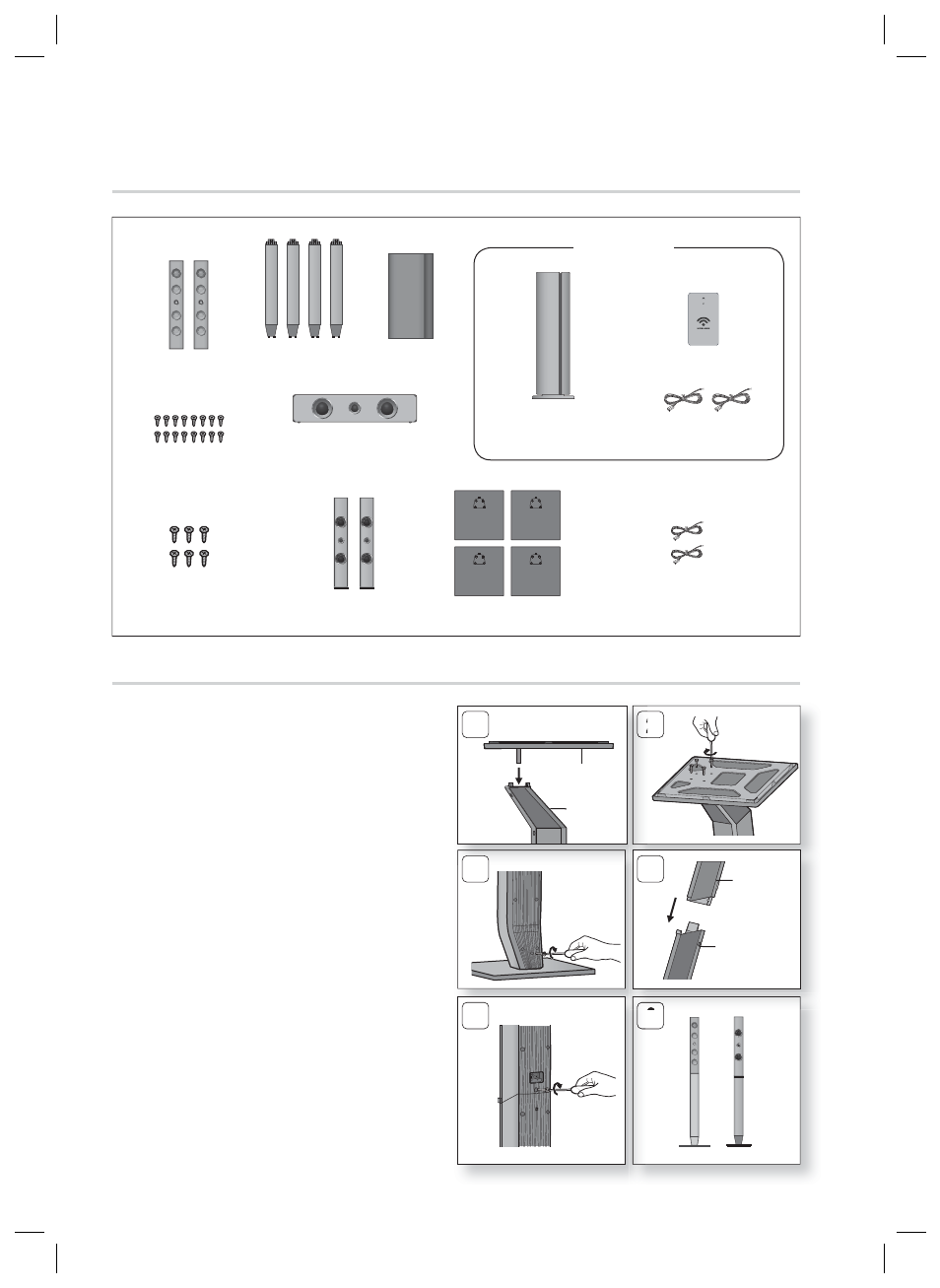

Установка громкоговорителей на высокую подставку
Переверните основание подставки нижней
стороной вверх и прикрепите к подставке.
Вставьте небольшие винты (4x20, для
подсоединения стойки и основания стойки) в
четыре отмеченных отверстия и вкрутите их по
часовой стрелке с помощью отвертки, как
показано на рисунке.
ПРИМЕЧАНИЕ
При использовании динамометрической
отвертки не прилагайте чрезмерных усилий. В
противном случае ее можно повредить, или она
будет проворачиваться (динамометрическая
отвертка - менее 15 кгс см).
Вставьте большой винт (5x15, для подсоединения
подставки и основания подставки) в отверстие с
задней стороны подставки и заверните с помощью
отвертки по часовой стрелке.
Закрепите громкоговоритель сверху на
собранной подставке.
Вставьте другой большой винт (5x15, для
подсоединения динамика и стойки) в отверстие
с задней стороны громкоговорителя и вкрутите
его с помощью отвертки по часовой стрелке.
Это внешний вид после установки динамика.
Выполните эти действия, чтобы установить
другой динамик.
1.
2.
!

3.
4.
5.
6.
Разновидности громкоговорителей
ЦЕНТРАЛЬНЫЙ
САБВУФЕР
КАБЕЛЬ ГРОМКОГОВОРИТЕЛЕЙ
БОКОВЫЕ
SWA-5000
ФРОНТАЛЬНЫЕ/ВЕРХНИЕ
ФРОНТАЛЬНЫЕ
ГРОМКОГОВОРИТЕЛИ
Плата TX
Кабель
громкоговорителя (2 шт.)
ОСНОВАНИЕ ПОДСТАВКИ
ВИНТ (4 X 20): 16 ШТ .
ВИНТ (5X15): 6 ШТ .
ФРОНТАЛЬНЫЕ/ВЕРХНИЕ
ФРОНТАЛЬНЫЕ
ГРОМКОГОВОРИТЕЛИ
ПОДСТАВКА
(Л) (П)
(Л) (П)
2 1
3
6 5
4
Подставка
Основание
подставки
Подставка
Громкоговоритель
или
