Română -

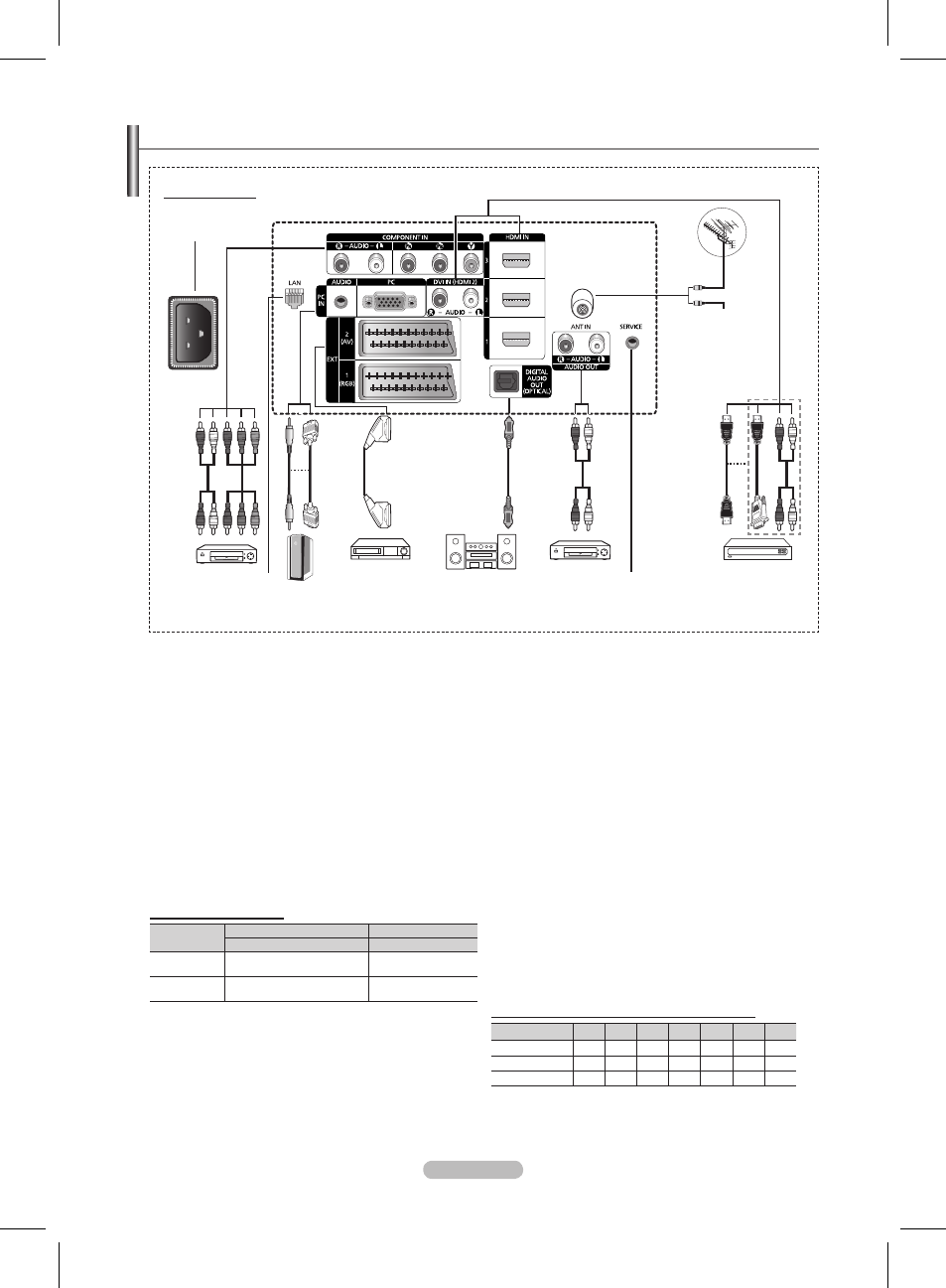

Vizualizarea panoului de conectare
Atunci când conectaţi la televizor un sistem audio sau video, asiguraţi-vă că toate aparatele sunt oprite.
Atunci când conectaţi un dispozitiv extern, aveţi grijă să respectaţi culorile conectorilor.
N
N
Panoul din spate
or
or
or
1
5 7 9 6
0
8 3 4
Culoarea şi forma produsului pot varia în funcţie de model. N
1 POWER IN
Conectaţi cablul de alimentare furnizat.
2 COMPONENT IN
Intrări audio (AUDIO L/R) şi video (Y/P B /P R ) pentru
Component.
3 LAN
Conectaţi un cablu LAN la acest port pentru conectare la
reţea.
4 PC IN(PC) / AUDIO
Conectaţi mufa de ieşire video şi audio la PC.
5 EXT 1, EXT
Intrări şi ieşiri pentru dispozitive externe, cum ar fi VCR,
DVD playere, videoplayere sau console de jocuri video.
Specificaţii intrare/ieşire
Conector
Intrare Ieşire
Video Audio(L/R) RGB Video + Audio(L/R)
EXT 1 ✔ ✔ ✔
Este disponibilă numai
ieşirea TV sau DTV.
EXT 2 ✔ ✔
Ieşirea pe care o puteţi
selecta.
6 DIGITAL AUDIO OUT (OPTICAL)
Conectare la o sursă audio digitală Component.
7 AUDIO OUT(AUDIO R/L)
Conectare semnale audio RCA de la televizor la o sursă
externă, cum ar fi un echipament audio.
8 SERVICE
− Conector pentru service.
9 HDMI IN 1,,
- În cazul unei conexiuni HDMI - HDMI nu este necesară
nicio conexiune audio suplimentară.
- Când conectaţi un cablu cu interfaţă HDMI/DVI, trebuie
să utilizaţi mufa jac HDMI IN 2.
Ce este HDMI?
- High Definition Multimedia interface - Interfaţa
multimedia de înaltă definiţie permite transmiterea
datelor video digitale de înaltă definiţie şi a datelor audio
digitale pe mai multe canale.
- Conectorul HDMI/DVI acceptă conectarea DVI
la un dispozitiv extern prin intermediul unui cablu
corespunzător (neinclus). Diferenţa dintre HDMI şi
DVI este aceea că dispozitivele HDMI sunt mai mici,
au instalată caracteristica de codificare HDCP (High
Bandwidth Digital Copy Protection) şi acceptă semnal
audio digital multicanal.
DVI IN(HDMI) AUDIO L/R
Ieşiri audio DVI pentru echipamente externe.
0 ANT IN
Conector coaxial 75Ω pentru antenă/cablu.
Moduri acceptate pentru HDMI/DVI şi Component
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Component O O O O O O O
N
2
Reţea de televiziune
prin cablu
sau
sau
sau
