Panel złączy – Samsung PS50A756T1M User Manual
Page 131
Polski -

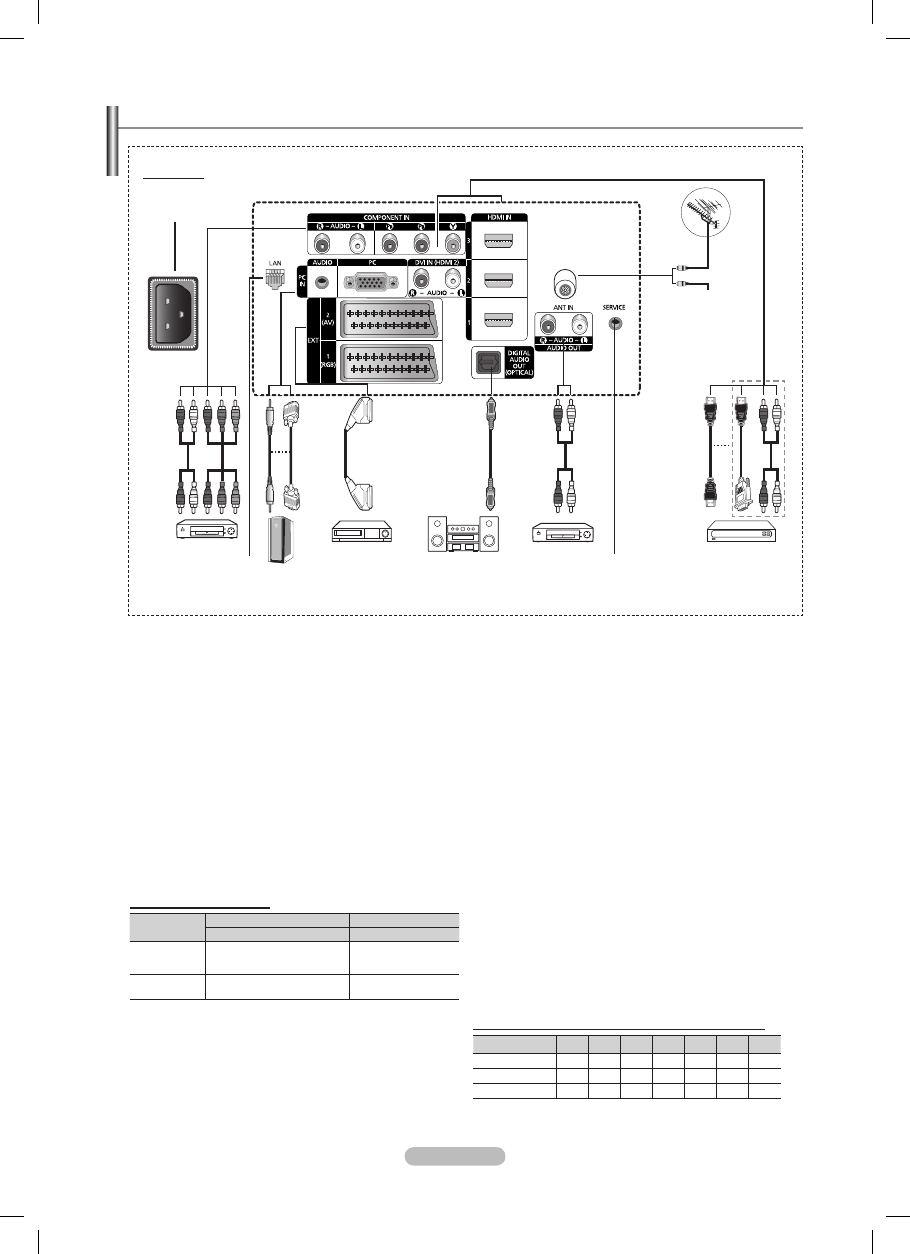

Panel złączy
Przed podłączeniem dowolnego urządzenia audio lub wideo do telewizora należy się upewnić, że wszystkie urządzenia są wyłączone.
Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd w tym samym kolorze.
N
N
Rear Panel
or
1
5
7
9
6
0
8
3
4
Kolor i kształt produktu mogą się różnić w zależności od modelu.
N
1
WEJŚCIE ZASILANIA
Wejście do podłączenia dostarczonego kabla zasilającego.
2
COMPONENT IN
Wejścia audio (AUDIO L/R) i wideo (Y/P
B
/P
R
) dla sygnału o
rozdzielonych składowych.
3
LAN
Podłącz kabel sieciowy do tego portu, aby połączyć się z siecią.
4
PC IN (PC) / AUDIO
Złącza wejść audio i wideo do podłączenia komputera.
5
EXT 1, EXT 2
Wejścia i wyjścia do urządzeń zewnętrznych, np.
magnetowidu, odtwarzacza DVD, urządzenia do gier wideo
lub odtwarzacza płyt wizyjnych.
Specyfikacja wejść/wyjść
Złącze
Sygnał wejściowy
Sygnał wyjściowy
Wideo Audio (L/P) RGB
Wideo + Audio (L/P)
Złącze 1
✔
✔
✔
Dostępny jest tylko
sygnał TV lub DTV
cyfrowej.
Złącze 2
✔
✔
Sygnał z wybranego
źródła.
6
DIGITAL AUDIO OUT (OPTICAL)
Służy do podłączania cyfrowych urządzeń audio.
7
AUDIO OUT(AUDIO R/L)
Służą do podłączania sygnałów dźwiękowych z gniazd
RCA na telewizorze do gniazd źródeł zewnętrznych, np.
zestawu audio.
8
SERVICE
− Złącze do użytku serwisu.
9
HDMI IN 1,2,3
- Połączenie HDMI nie wymaga dodatkowego połączenia
doprowadzającego sygnał dźwiękowy.
- Korzystając z połączenia kablowego HDMI/DVI należy
użyć gniazda HDMI IN 2.
Co to jest HDMI?
-
High Definition Multimedia interface (HDMI)
to połączenie umożliwiające przesyłanie
cyfrowego obrazu o wysokiej rozdzielczości oraz
wielokanałowego cyfrowego dźwięku.
- Interfejs HDMI/DVI służy do doprowadzania
sygnału DVI do dodanego urządzenia za pomocą
odpowiedniego przewodu (dostępnego oddzielnie).
Różnica pomiędzy interfejsem HDMI i DVI polega
na tym, że interfejs HDMI jest mniejszy, ma
zainstalowany mechanizm ochrony praw autorskich
HDCP oraz obsługuje wielokanałowy dźwięk
cyfrowy.
DVI IN (HDMI 2) AUDIO R/L
Złącza wyjść audio DVI do podłączenia zewnętrznych
urządzeń.
0
ANT IN
Złącze kabla koncentrycznego 75Ω do anteny lub
przewodu telewizji kablowej.
Obsługiwane tryby dla złączy HDMI/DVI i Component
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz
X
X
X
O
O
O
O
HDMI/DVI 60Hz
X
O
X
X
O
O
O
Moduł
O
O
O
O
O
O
O
N
2
Sieć telewizji
kablowej
lub
lub
lub
