Česky -

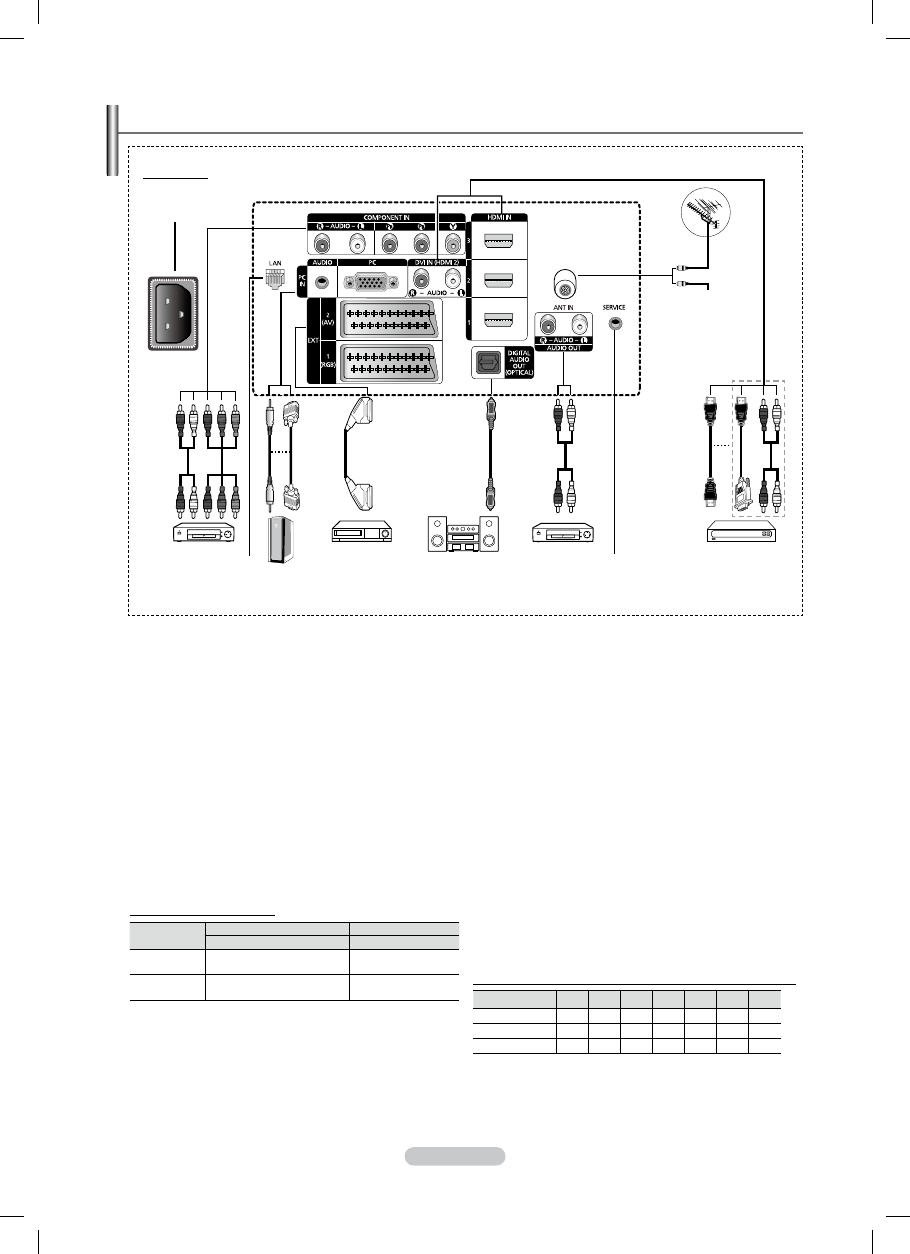

Konektorový panel
Při každém připojování audio nebo video systému k televizoru musí být všechny komponenty vypnuté.
Při připojení externího zařízení dbejte na to, aby byla zdířka stejné barvy jako kabel.
N
N
Zadní panel
Síť kabelové
televize
nebo
nebo
1
5 7 9 6
0
8 3 4
Barva a tvar přístroje se může lišit podle modelu. N
1 Vstup napájení
Slouží k připojení dodaného napájecího kabelu.
2 COMPONENT IN
Vstupy pro audio (AUDIO L/R) a video (Y/P
B
/P
R
) pro
komponentní signál.
3 LAN
Zapojením kabelu LAN do tohoto portu se připojíte k síti.
4 PC IN(PC)/(AUDIO)
Slouží pro připojení k výstupnímu konektoru video a audio
v počítači.
5 EXT 1, EXT
Vstupy a výstupy pro externí zařízení, jako je
videorekordér, zařízení DVD, zařízení pro videohry nebo
diskové videopřehrávače.
Input/Output Specification
Konektor
Vstup Výstup
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 ✔ ✔ ✔
K dispozici je pouze
výstup TV nebo DTV.
EXT 2 ✔ ✔ Výstup je volitelný.
6 DIGITAL AUDIO OUT (OPTICAL)
Slouží pro připojení k digitálnímu komponentnímu
audiosignálu.
7 AUDIO OUT(AUDIO R/L)
Slouží k připojení audio signálu RCA z televizoru k
externímu zdroji, jako audio příslušenství.
8 SERVICE
− Konektor pro servisní operace.
9 HDMI IN 1,,3
- Pro připojení HDMI k HDMI není nutné žádné dodatečné
připojení zvuku.
- Pokud použijete propojení pomocí kabelu HDMI/DVI,
musíte použít konektor HDMI IN 2.
Co je HDMI?
− Rozhraní HDMI (High Definition Multimedia Interface)
umožňuje přenos digitálního obrazu vysoké kvality a
více kanálů digitálního zvuku.
− Přípojka HDMI/DVI podporuje připojení DVI k
rozšířenému zařízení pomocí příslušného kabelu (není
součástí balení). Rozdíl mezi HDMI a DVI je v tom, že
zařízení HDMI je menší a je vybaveno kódovací funkcí
HDCP (High Bandwidth Digital Copy Protection) a
podporuje vícekanálový digitální zvuk.
DVI IN (HDMI ) AUDIO R/L
Výstupy audio DVI pro externí zařízení.
0 ANT IN
75Ω koaxiální konektor pro anténu/kabelovou síť.
Podporované režimy pro připojení HDMI/DVI a Komponent
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Komponent O O O O O O O
N
2
nebo
