Български -

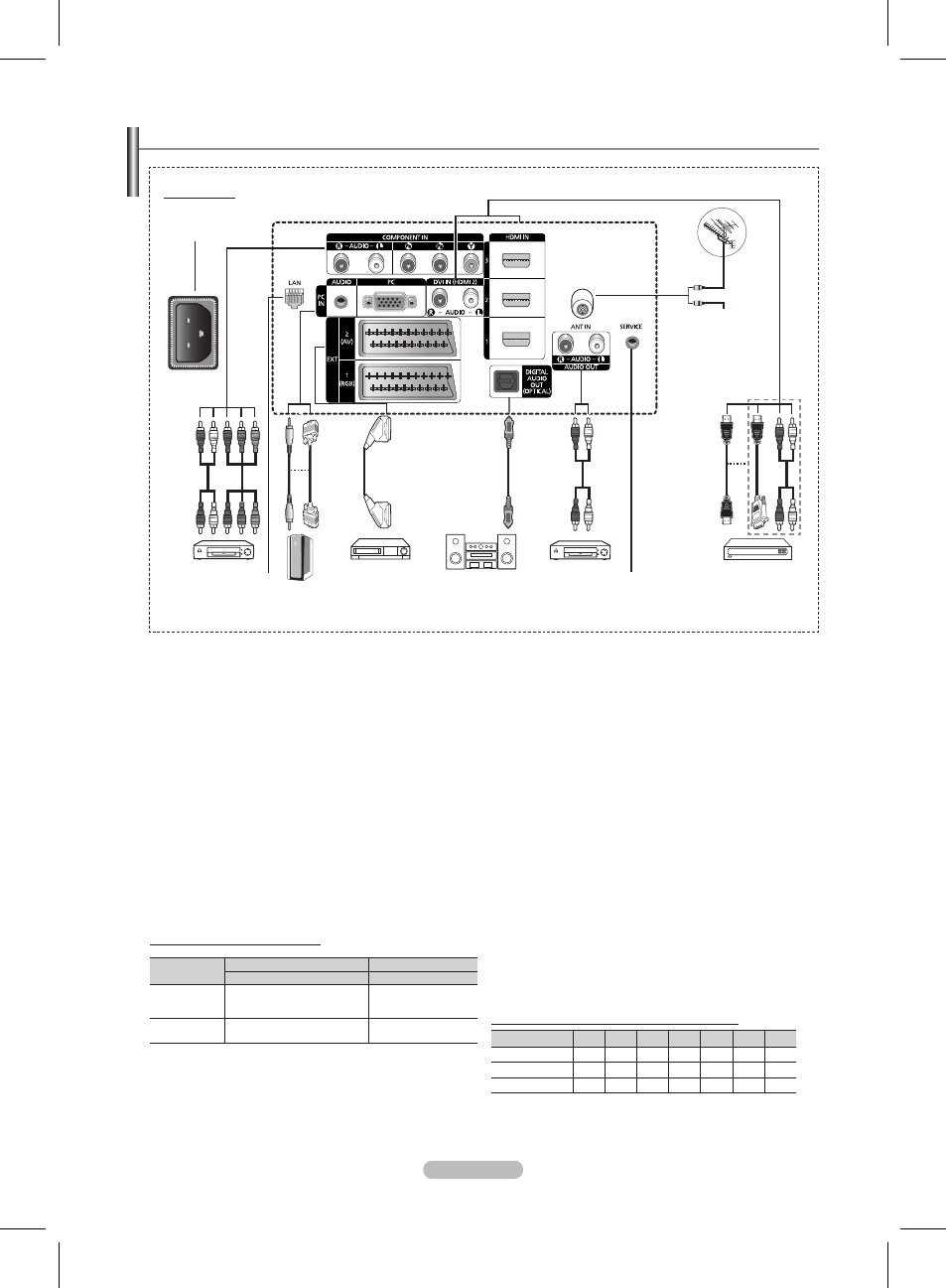

Разглеждане на таблото за връзка
Винаги когато включвате аудио или видео система в телевизора, се уверете, че всички елементи са изключени.
При свързване на външно устройство трябва цветът на свързващата клема да съвпада с този на кабела.
N
N
Задно табло
Кабелна
телевизия
Мрежа
или
или
или
1
5 7 9 6
0
8 3 4
Цветът и формата на елементите може да се различават за различните модели. N
1 POWER IN
Свържете предоставения захранващ кабел.
2 COMPONENT IN
Аудио(AUDIO L/R) и видео (Y/P B /P R ) входове за
Компонент.
3 LAN
Свържете LAN кабел към този порт, за да се свържете
към мрежата.
4 PC IN(PC) / AUDIO
Свързване към гнездото за видео и аудио изход на
вашия компютър.
5 EXT 1, EXT
Входове или изходи за външни устройства като
видеокасетофон, DVD, видеоигри или видеодиск
плейъри.
Спецификации на вход/изход
Съединител
Вход Изход
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 ✔ ✔ ✔
Наличен е само
телевизионен или DTV
изход.
EXT 2 ✔ ✔
Изход, който можете да
изберете.
6 DIGITAL AUDIO OUT (OPTICAL)
Свързване към Цифров Аудио Компонент.
7 AUDIO OUT(AUDIO R/L)
Свързване на RCA аудио сигнали от телевизор към
външен източник, като например аудио уредба.
8 SERVICE
− Съединител за сервизни цели.
9 HDMI IN 1, , 3
- За свързване от HDMI към HDMI не е необходима
допълнителна аудио връзка.
- Когато използвате връзка с HDMI/DVI кабел, трябва
да използвате гнездото HDMI IN 2.
Какво е HDMI?
- Висококачествен мултимедиен интерфейс
позволява прехвърлянето на висококачествена
видеоинформация и множество канали за цифрово
аудио.
- Изводът HDMI/DVI поддържа свързване на DVI
към разширително устройство с подходящия кабел
(не е предоставен). Разликата между HDMI и DVI
е, че HDMI устройството е с по-малък размер,
има инсталирана HDCP (Цифрова защита срещу
копиране с широка честотна лента) и поддържа
цифрово аудио с множество канали.
DVI IN(HDMI) AUDIO L/R
DVI аудио входове за външни устройства.
0 ANT IN
75Ω коаксиален съединител за антена/кабелна мрежа.
Поддържани режими за HDMI/DVI и Компонент
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz X X X O O O O
HDMI/DVI 60Hz X O X X O O O
Компонент O O O O O O O
N
2
