Waterloo F1526A2 - Manual (Page 19)

5
CC(1)
ÉTAPE 3:
• Installer (1) CC dans les collerettes de (2) B.
CC
Dos de l’établi
• Serrez les fixations de l'étape 1 à l'aide d'une clé.
Fixations de
l'étape 1
AA(8) EE(8) FF(8)
B
AA EE
A
FF
Brides avec
trous
ensemble
C
Brides pointées
vers l’avant

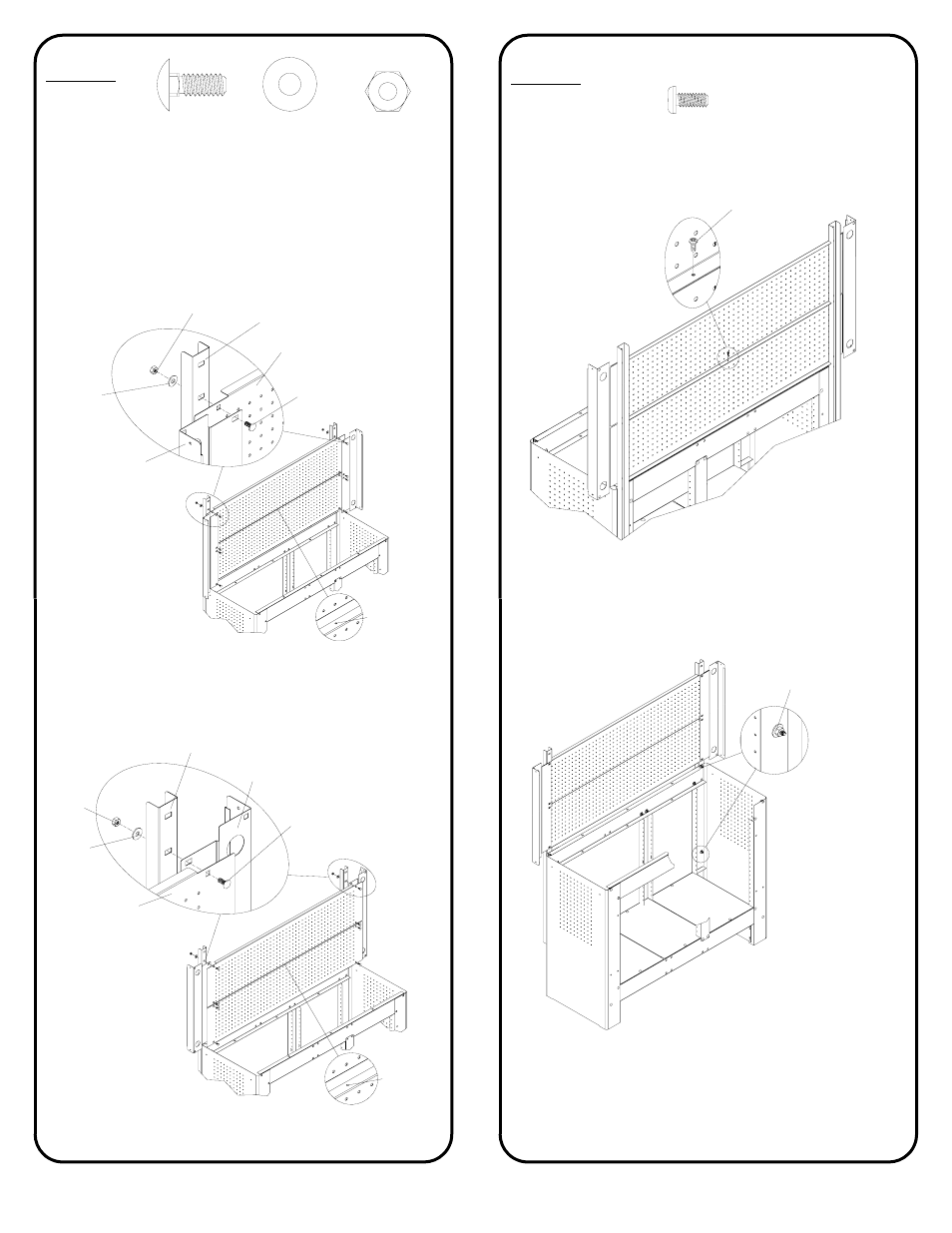

OPTION 1:
• Fixer (2) C et (2) B à (2) A, tel qu'illustré, avec (8) AA, (8) EE et (8)
FF.
• Serrez avec les doigts.
AA
EE
FF
A C
Brides pointées vers
le dos
B
Brides
avec trous
ensemble
OPTION 2:
• Fixer (2) C et (2) B à (2) A, tel qu'illustré, avec (8) AA, (8) EE et (8)
FF.
• Serrez avec les doigts.
ÉTAPE 2:
Note: L'option 1 montre monter la paroir arrière à un établi avec un
dessus de 137 cm. Pour monter la paroir arrière à un établi avec un
dessus qui est plus grand que 137 cm de large, passer à l'option 2.
