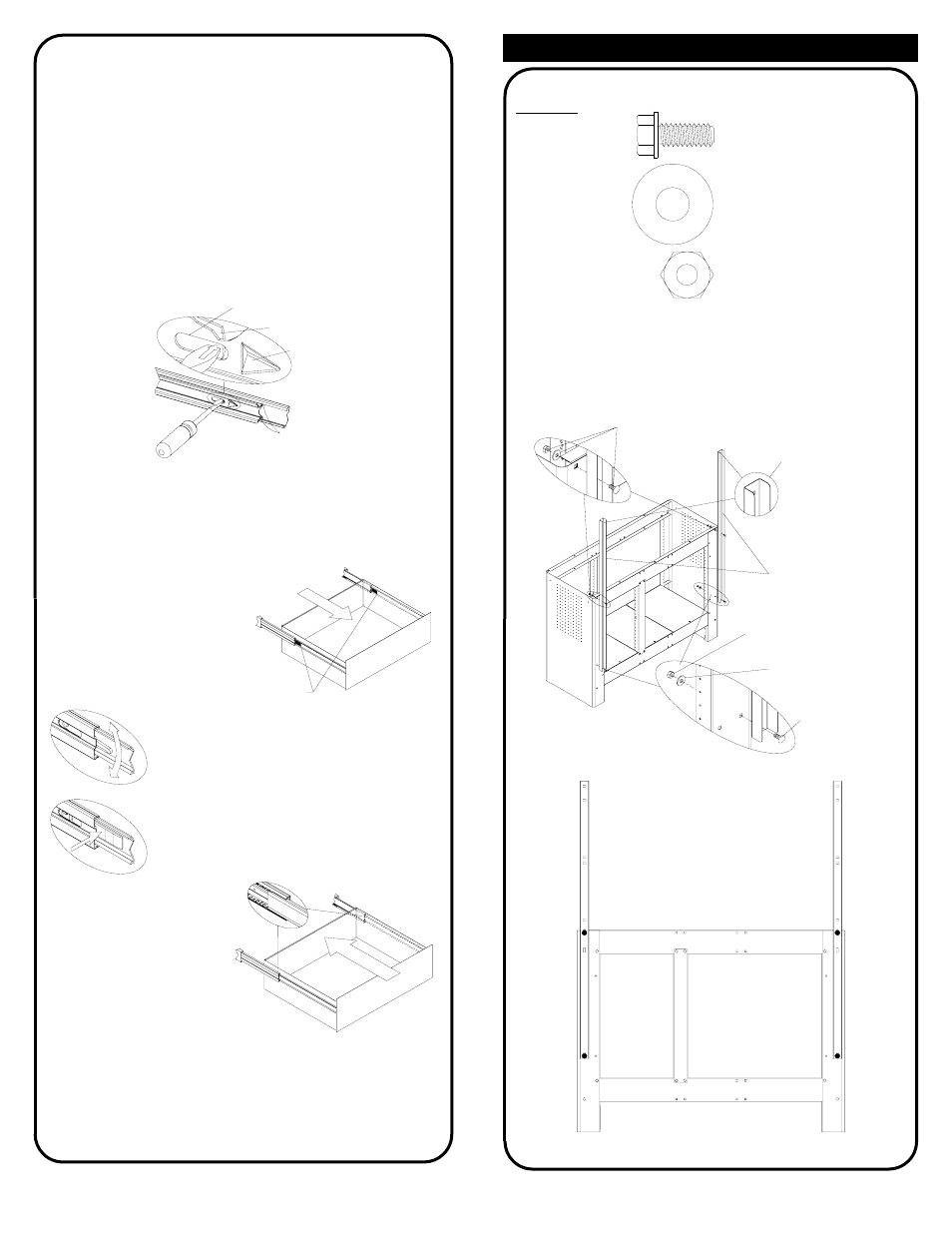

4
BB(2)
EE(2)
FF(2)
• Quitar y volver a usar las abrazaderas superiores de la parte
superior trasera del banco de trabajo.
• Coloque (2) A en el banco de trabajo tal y como se muestra
utilizando el hardware existente y (2) BB, (2) EE y (2) FF.
• Apriete a mano.
Hardware existente
A
FF
EE
BB
Pestaña
orientada
hacia atrás
PASO 1:
Tope
Lanceta
Abertura
Lubricar
• Vacíe la gaveta.
• Abra completamente la
gaveta.
Libere
• Para reinstalar, alinee
cuidadosamente las placas y
lentamente empuje la gaveta
dentro la unidad hasta que la
misma se detenga.
Estilo palanca – Levante o baje (dependiendo de
la corredera) la palanca de liberación en ambos
lados (esto permite que las correderas pasen
sobre los topes.) Hale hacia afuera para retirar.
Estilo lengüeta – Oprima las lengüetas de
liberación en ambos lados (esto permite que las
correderas pasen sobre los topes.) Hale hacia
afuera para retirar.
ADVERTENCIA: El Panel Posterior con Tablero de Metal
Backwall sólo debe ser colocado en los siguientes Bancos de
Trabajo: WB5002, WB5003, WB5507.
NOTA: Para ensamblar la parte posterior, las gavetas y la parte
superior deben retirarse primeramente del banco de trabajo.
REMOCIÓN E INSTALACIÓN DE GAVETAS:
CORREDERAS DE FRICCION:
• Vacíe la gaveta.
• Abra por completo la gaveta. Hágala retroceder un cuarto de
pulgada, (6 mm).
• Introduzca un destornillador dentro de la abertura en la corredera y
empuje el tope hasta que sobrepase la lanceta.
• Repita el procedimiento en la otra corredera y quite la gaveta.
• Para volver a instalar la gaveta, fuerce el tope lo suficiente para
enganchar la lanceta y empuje la gaveta dentro de las correderas
hasta que los topes sobrepasen las lancetas.
COJINETES DE BOLAS:
REMOCIÓN DE LA PARTE SUPERIOR
• Retire y vuelva a utilizar los sujetadores del tope de madera.
• Retire la parte superior de la base del banco de trabajo.
ENSAMBLAJE
