HERRAMIENTAS NECASARIAS:
Destornillador de cabeza plana
Destornillador, punta de cruz
Llave Inglesa de 7/16 plg
Llave inglesa de 3/8 plg
Mazo de goma
ACCESORIOS NECESARIOS:
Tuerca Hexagonal de Seguri-
dad M8-1,25 (Cant.: 16)
SOPORTE DE HERRAMIENTAS INSTALACIÓN DEL ASA
Ojete (Cant: 4)
Centros de Proyecto Manija
Material impreso Soporte
Bolsa de accesorios Paquete de ruedas

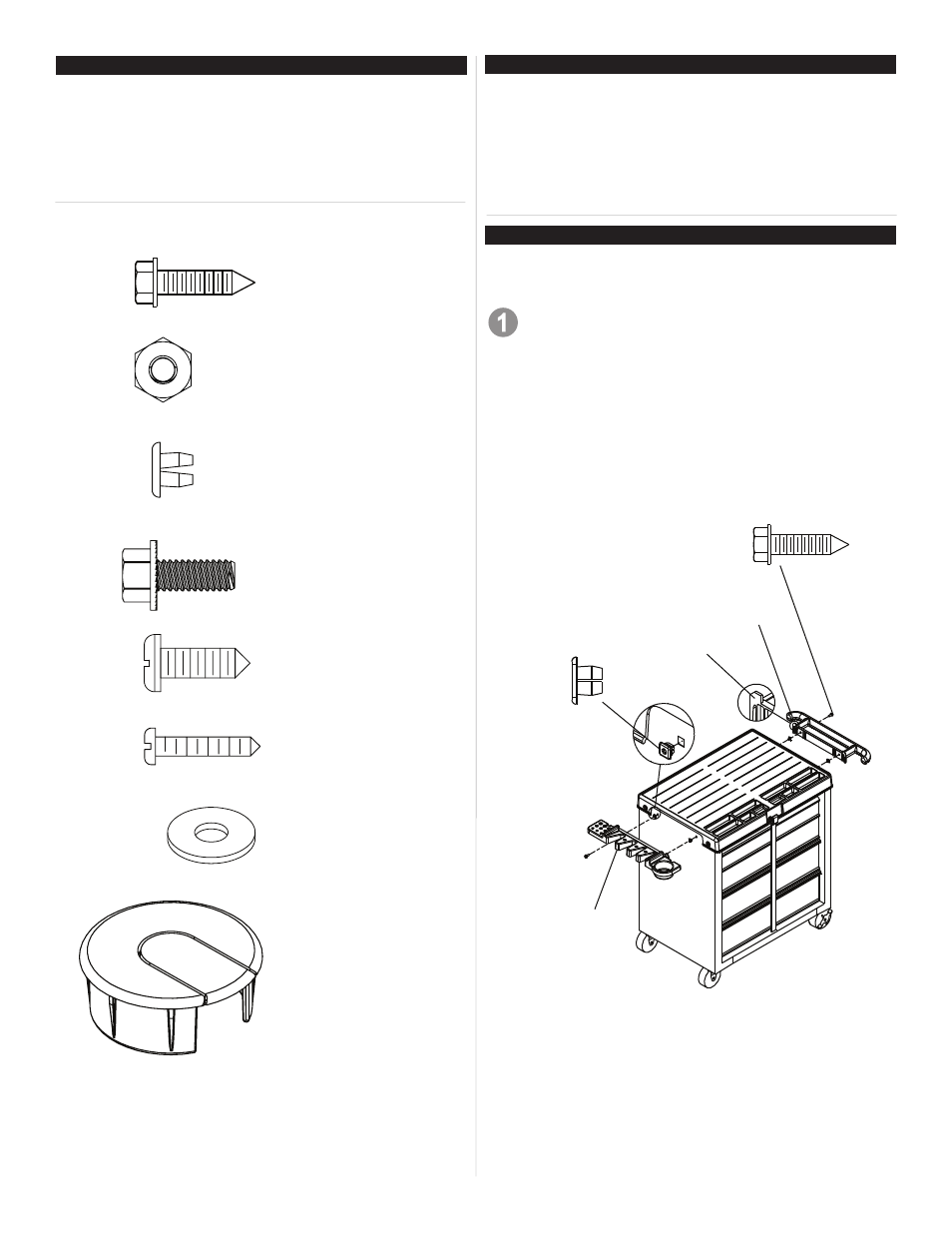

• Inserte los pitones en la Plaza del montaje agujeros
(dos en cada lado). (Puede necesitar dar golpescon un
martillo para colocarlo en susitio.)
• Instale el asa en el mismo lado quelas ruedecillas girato-
rias insertandolas lengüetas debajo la tapa plástica.
• Instale con Tornillo #14 - 10 x 5/8 (4) y apriete con llave.
No apriete demasiado.
• Instale el soporte de herramientas enel otro extremo de
la unidad delmismo modo.
#14 - 10 x 5/8 Tornillo
(Cant: 4)
NOTA: No todas las instrucciones y dibujos se aplicarán
a tu unidad específica.
2
HARDWARE CONTENIDO DE LA CAJA DE CARTÓN FERRETERÍA
ENSAMBLAJE
5/16-18 Hex Lock Nut (Qty: 56)
1/4 - 20 x 5/8 Tornillo (Cant: 16)
(4)
Asa
(4)
So porte
de
herramie ntas
Le ngüeta
Tornillo
Grommet
#14 - 10 x 3/4 Tornillo (Cant 7)
#8 x 1.25 Tornillo (Cant 4)
1/4 - Arandella (Cant 7)
Retirar (Cant: 1)
