ERFORDERLICHE WERKZEUGE:
Schraubenzieher, flachkoff
Schraubenschlüssel 7/16 Zoll (11 mm)
Schraubenschlüssel 3/8 Zoll (9,5 mm)
Gummihammer
BENÖTIGTE VERBINDUNGSELEMENTE:
Schrank:
Dokumente der Griff
Lenkrollenpackung der Werkzeughalterung
Tasche mit Kleinteilen
• Teil Tülle (4) in (4) rechteckigeBefestigungslöcher
einschieben(jeweils 2 pro Seite).
• Bauen Sie griff Seite montiert werdenwie die schwenkbaren
Laufrollenstecken sie unten Plastikfläche.
• Mit Schraube (2) befestigen und mitSteckschlüssel anziehen
DieSchrauben dürfen nicht zu festangezogen werden.
• Befestigen Sie den werkzeughalter ingleicher Weise am anderen
Ende derBank.

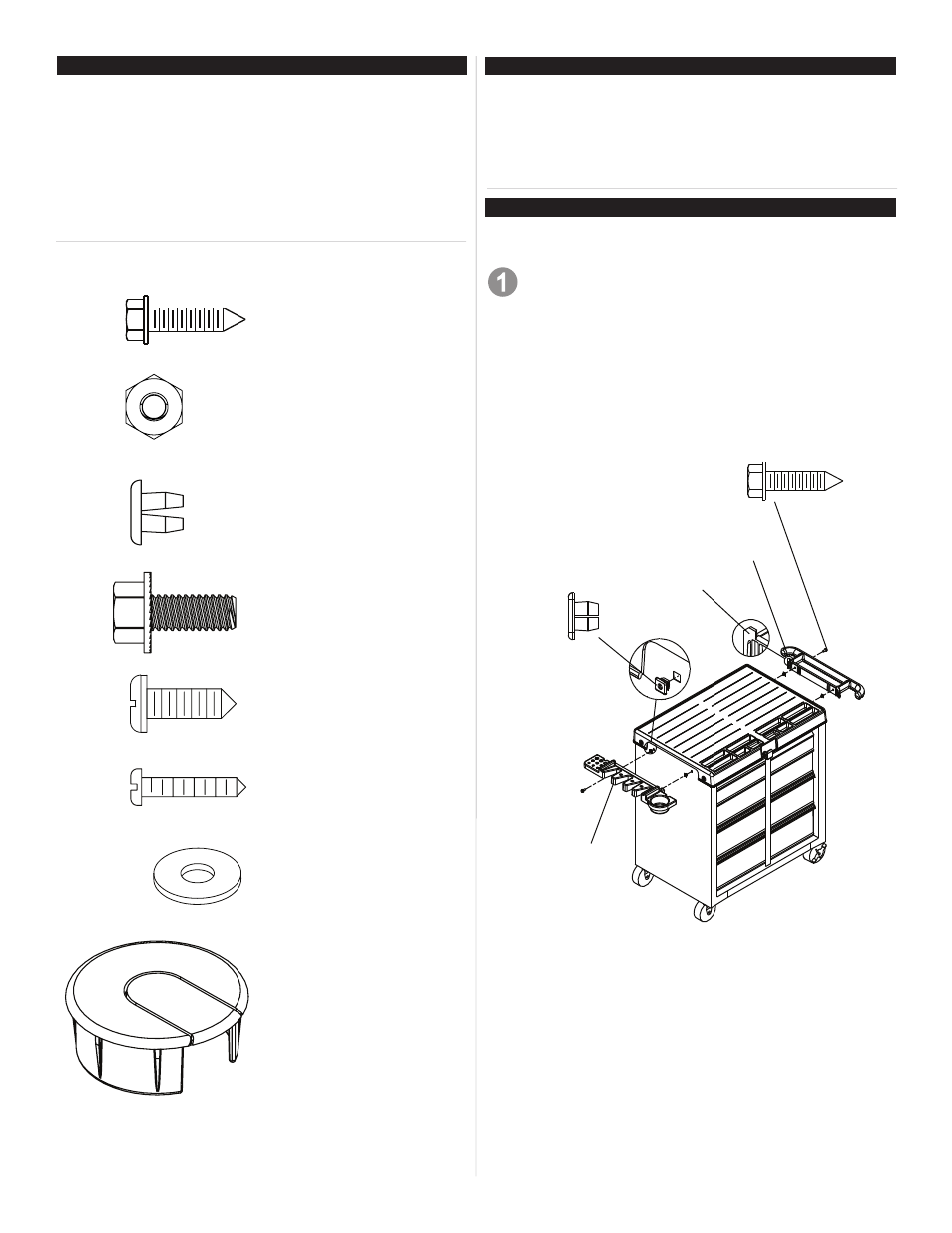

BEFESTIGEN DESWERKZEUGHALTERS UND DES-
GRIFFS:
Schraube
(4)
Griff
D (4)
Werkzeug
halter
Laschen
Einige Anweisungen und Abbildungen treffen evtl.
nicht auf Ihr Modell zu.
2
HARDWARE KLEINTEILE LIEFERUMFANG
ZUSAMMENBAU
Tülle (Menge: 4)
1/4 - 20 x 5/8 Schraube (Menge: 16)
M8-1.25 Sechskant-Sicherungs-
mutter (Menge: 16))
#14 - 10 x 5/8 Schraube (Menge: 4)
5/16-18 Hex Lock Nut (Qty: 56)
#14 - 10 x 3/4 Schraube
(Menge 7)
#8 x 1.25 Schraube (Menge 4)
1/4 - Unterlegscheibe (Menge 7)
Stopfen (Menge 1)
