6 Assemblaggio e
installazione
L'assemblaggio e l'installazione vanno
eseguiti solo da personale specializzato.
6.3 Installazione
Eseguire sempre le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.
Il ricevitore include un dispositivo di
sicurezza che blocca il funzionamento della
pompa a temperature inferiori a –10°C.
Configurare protocollo, baud rate e indirizzo del
ricevitore tramite i dip-switch DS1 (Tab. 1, pagina 3).

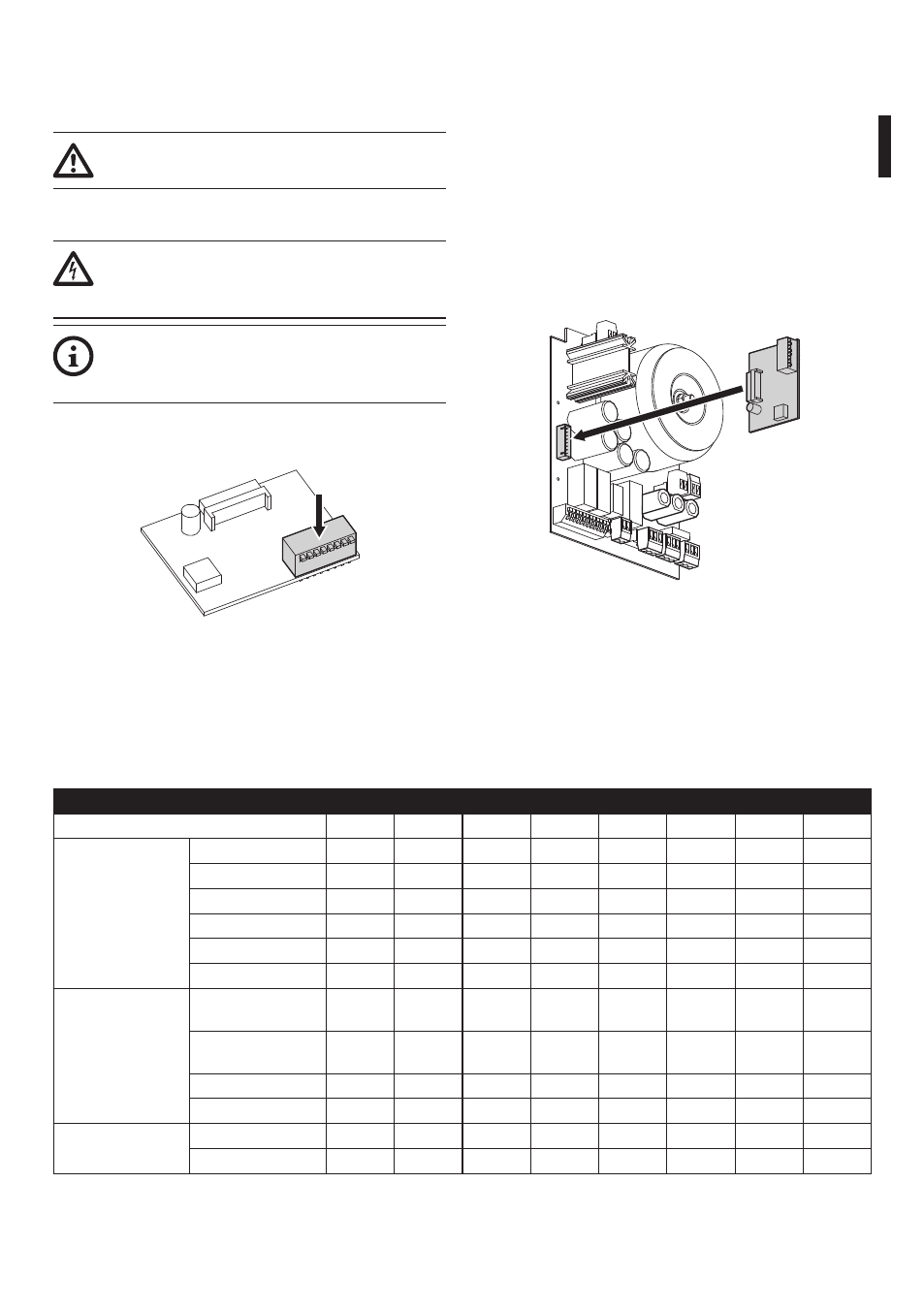

Fig. 1
Aprire la scatola del dispositivo WASPT.
Collegare le linee di telemetria A e B al connettore J9
(scheda WASPT) come descritto nel relativo manuale.
Si consiglia di utilizzare un cavo twistato con sezione
minima di 0.22mm² (AWG24).
Qualora il ricevitore sia collegato ad uno dei capi del
canale di comunicazione RS-485, la linea deve essere
terminata (colonna SW8, Tab. 1, pagina 3).
Inserire la scheda DTWRX nell’apposito
alloggiamento J8 e chiudere la scatola del dispositivo
WASPT.
Fig. 2
Fornire alimentazione al dispositivo, controllando
all’inizio la corretta esecuzione dei comandi.
7 Configurazione
CONFIGURAZIONE DIP-SWITCH (DS1)
Descrizione
SW 1
SW 2
SW 3
SW 4
SW 5
SW 6
SW 7
SW 8
Indirizzo
Non disponibile
OFF
OFF
OFF
OFF
OFF
1
ON
OFF
OFF
OFF
OFF
2
OFF
ON
OFF
OFF
OFF
3
ON
ON
OFF
OFF
OFF
…
…
…
…
…
…
31
ON
ON
ON
ON
ON
Protocollo e
baud rate
VIDEOTEC MACRO
9600
OFF
OFF
VIDEOTEC MACRO
38400
ON
OFF
PELCO D 2400
OFF
ON
PELCO D 9600
ON
ON
Terminazione linea
RS-485
Linea terminata
ON
Linea non terminata
OFF
Tab. 1
