6 Assemblage et
installation
L’assemblage et l’installation doivent
exclusivement être effectués par un
personnel spécialisé.
6.3 Installation
Toujours effectuer les connexions
électriques sans alimentation et lorsque le
dispositif de sectionnement est ouvert.
Le récepteur inclut un dispositif de sécurité
qui bloque le fonctionnement de la pompe
à des températures inférieures à -10°C.
Configurer le protocole, le baud rate et l'adresse du
récepteur à l'aide du dip-switch DS1 (Tab. 1, page 3).

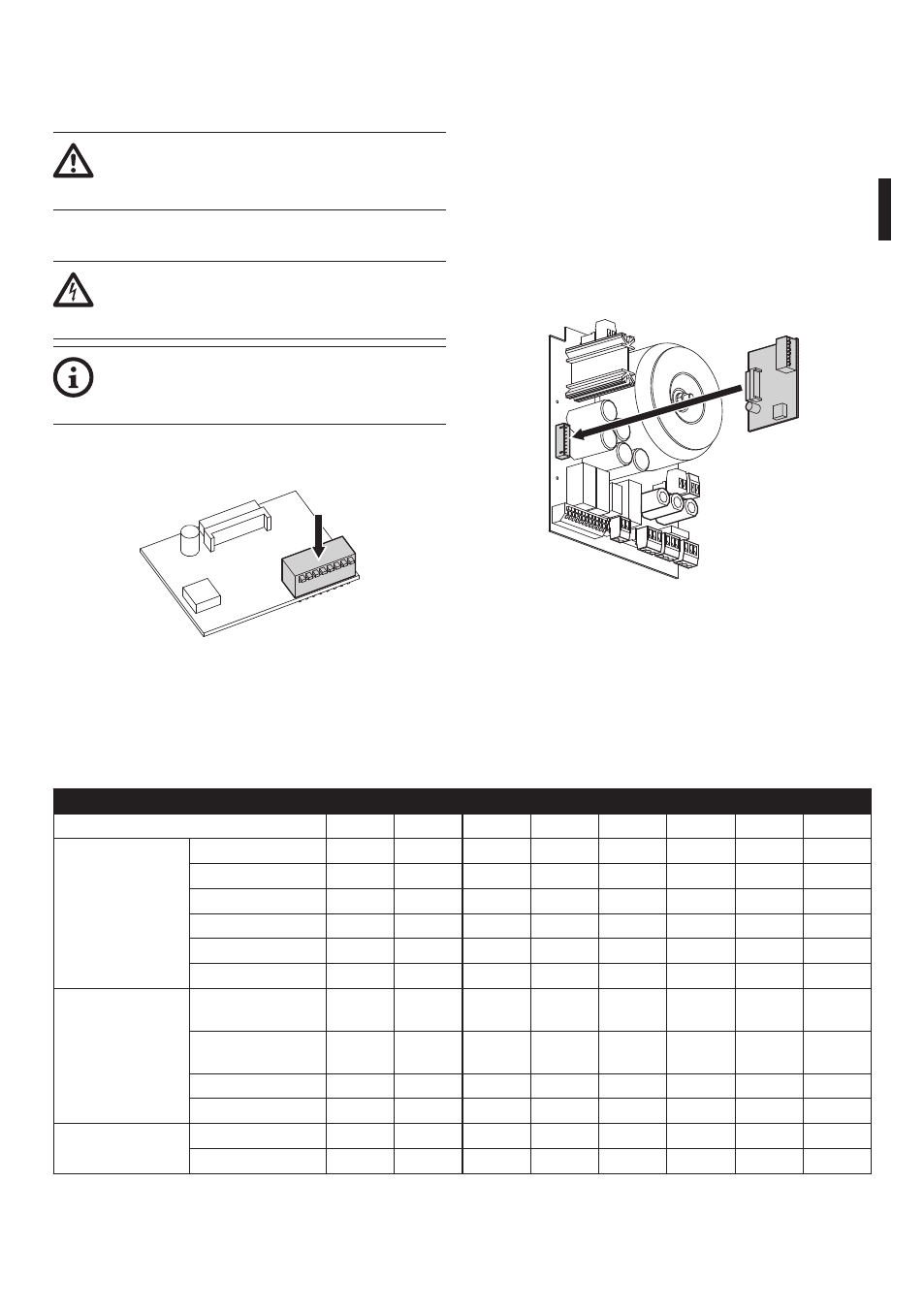

Fig. 1
Ouvrir la boîte du dispositif WASPT.
Brancher les lignes de télémétrie A et B au
connecteur J9 (carte WASPT), selon les descriptions
du manuel correspondant. Il est conseillé d'utiliser un
câble torsadé avec une section minimale de 0.22mm²
(AWG24).
Si le récepteur est branché à une des extrémités du
canal de communication RS-485, la ligne doit être
terminée (colonne SW8, Tab. 1, page 3).
Insérer la carte DTWRX dans son logement J8 et
fermer la boîte du dispositif WASPT.
Fig. 2
Fournir l'alimentation au dispositif, en contrôlant au
début la bonne exécution des commandes.
7 Configuration
CONFIGURATION DES DIP-SWITCH (DS1)
Description
SW 1
SW 2
SW 3
SW 4
SW 5
SW 6
SW 7
SW 8
Adresse
Pas disponible
OFF
OFF
OFF
OFF
OFF
1
ON
OFF
OFF
OFF
OFF
2
OFF
ON
OFF
OFF
OFF
3
ON
ON
OFF
OFF
OFF
…
…
…
…
…
…
31
ON
ON
ON
ON
ON
Protocole et
baud rate
VIDEOTEC MACRO
9600
OFF
OFF
VIDEOTEC MACRO
38400
ON
OFF
PELCO D 2400
OFF
ON
PELCO D 9600
ON
ON
Terminaison ligne
RS-485
Ligne terminée
ON
Ligne non terminée
OFF
Tab. 1
