MNVKDTWRX_1217_DE

8 Anleitung für den
normalen Betrieb

8.1 Senden der Wiper-/Washer-

Befehle

Werden die Tastaturen DCJ und DCT von Videotec

verwendet, die Tasten WIPER/WASHER verwenden.

Bei ihrem Drücken aktivieren sie dich entsprechende

Funktion und beim Loslassen unterbrechen sie die

Ausführung (siehe Handbücher der Tastaturen).
Die Vorrichtungen, die mit dem Protokoll PELCO D

kommunizieren, verwenden die Befehle AUX 3 und

AUX 4.
AUX 3 Set/Reset aktiviert/deaktiviert die WIPER-

Funktion, wohingegen AUX 4 Set/Reset die WASHER-

Funktion aktiviert/deaktiviert.

9 Müllentsorgungsstellen

Dieses Symbol und das entsprechende

Recycling-System gelten nur für EULänder

und finden in den anderen Ländern der

Welt keine Anwendung.

Ihr Produkt wurde entworfen und hergestellt

mit qualitativ hochwertigen Materialien und

Komponenten, die recycelt und wiederverwendet

werden können.
Dieses Symbol bedeutet, daß elektrische und

elektronische Geräte am Ende ihrer Nutzungsdauer

von Hausmüll getrennt entsorgt werden sollen.
Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen

Sammelstelle oder im Recycling Centre.
In der Europäischen Union gibt es unterschiedliche

Sammelsysteme für Elektrik- und Elektronikgeräte.

10 Technische Daten

10.1 Allgemeines

2 Funktionen: WIPER, WASHER
31 mit Dipschaltern einstellbare Adressen
Serieller Eingang aus RS-485
2 Status-LED: Stand-by und Empfang des Befehls

10.2 Mechanik

Abmessungen: 43x56x13mm

10.3 Elektrik

Leistungsaufnahme: 0.5W

10.4 Protokolle

PELCO D (2400, 9600 baud)
VIDEOTEC MACRO (9600, 38400 baud)

PELCO ist eingetragene Markenzeichen.
Die Einheit kann über Schnittstellen mit Produkten verbunden

werden, die nicht von VIDEOTEC produziert sind. Es ist möglich,

dass die Protokolle sich geändert haben oder die in einer anderen

Konfiguration von früher von VIDEOTEC getesteten Einheiten sind.

Deshalb empfiehlt VIDEOTEC vor jeder Installation einen Test.

VIDEOTEC lehnt die Haftung für etwaige Installationskosten bei
Kompatibilitätsprobleme ab.

10.5 Kommunikation

Serielle Schnittstelle RS-485 Halbduplex für den

Empfang der Telemetriedaten von der Tastatur

(maximaler Abstand 1200m) und von der Matrix Serie

SM (maximaler Abstand 1200m)

10.6 Umgebung

Für innere / äußere Installationen
Betriebstemperatur: -10°C / +50°C

10.7 Zertifizierungen

CE: EN60950-1, EN50130-4, EN55022 Klasse B
FCC Part 15, Klasse B

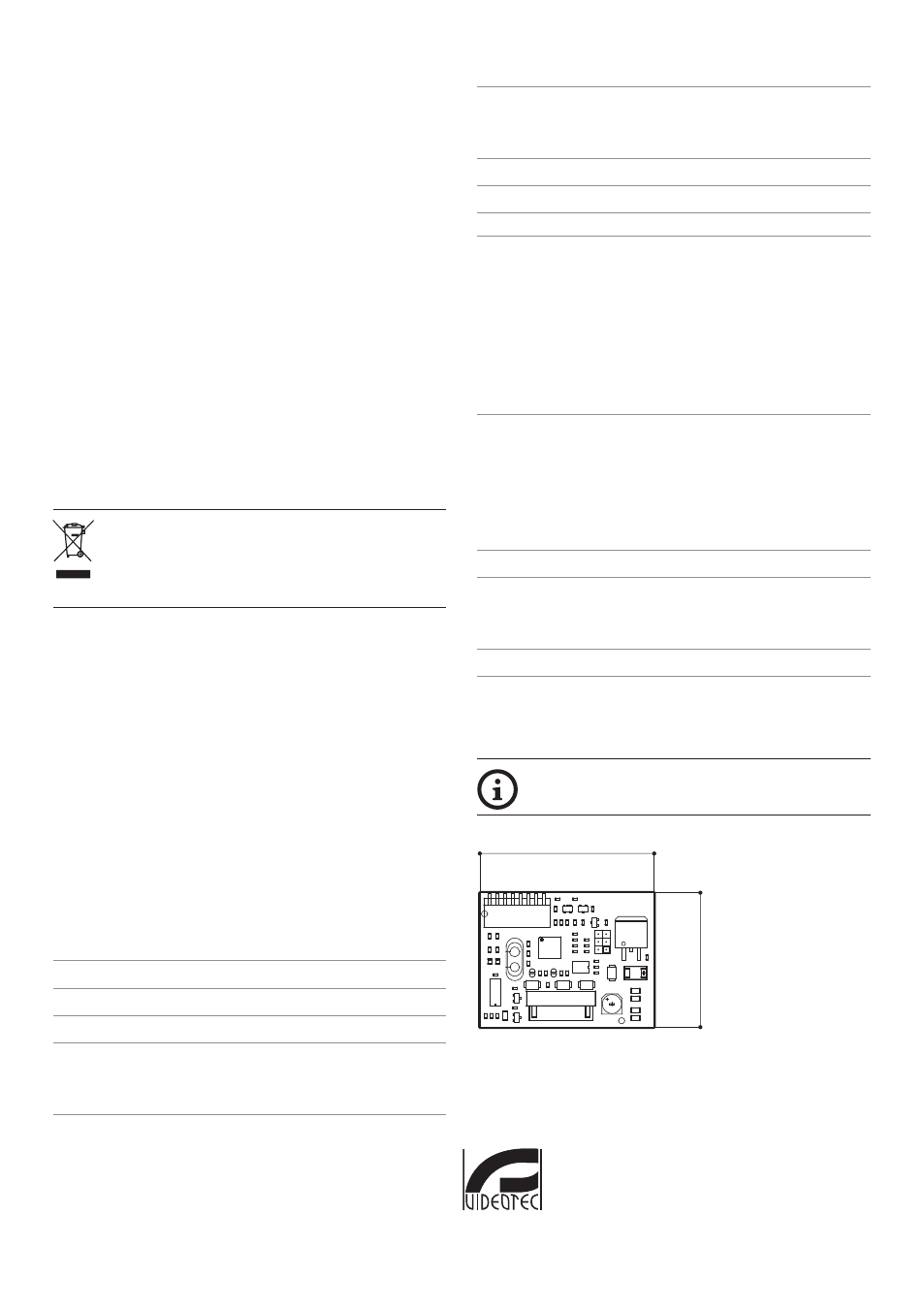

11 Technische Zeichnungen

Die Abmessungen der Zeichnungen sind in

Millimeter angegeben.

56

43

Abb. 3 DTWRX.
