Élimination des déchets 7
Ce symbole et le système de recyclage n
ne sont appliqués que dans les pays UE
et non dans les autres pays du monde.
Votre produit est conçu et fabriqué avec des
matèriels et des composants de qualité supérieure
qui peuvent être recyclés et réutilisés.
Ce symbole signifie que les équipements électriques
et électroniques en fin de vie doivent être
éliminés séparément des ordures ménagères.
Nous vous prions donc de confier cet équipement
à votre Centre local de collecte ou Recyclage.
Dans l’Union Européenne, il existe des systèmes sélectifs de
collecte pour les produits électriques et électroniques usagés.
Données techniques 8
Généralités 8.1
Fonte d’aluminium
Vernissage avec poudres époxypolyester, couleur RAL9002
Références 8.2
DBH06 Support mural avec passage
intérieur des câbles
DBH07 Support plafond / pour fixation sol
avec passage intérieur des câbles
DBH08 Prolongateur linéaire pour DBH07
DBH09 Plaque de rotation pour DBH07
Produits compatibles 8.3
PTCC1 Adaptateur sur poteau pour DBH06
WCWGC Adaptateur d’angle pour DBH06
Emballage 8.4
Poids Net:
DBH06 1.3kg
DBH07 2.8kg
DBH08 1.5kg
DBH09 1.6kg
Poids avec Emballage:
DBH06 1.5kg
DBH07 3.2kg
DBH08 1.6kg
DBH09 1.8kg
Dimensions Emballage (BxHxL):
DBH06 24x16x19.5cm
DBH08 14.5x12x34.5cm
DBH07 19.5x52.5x20cm
DBH09 25x25x6.5cm

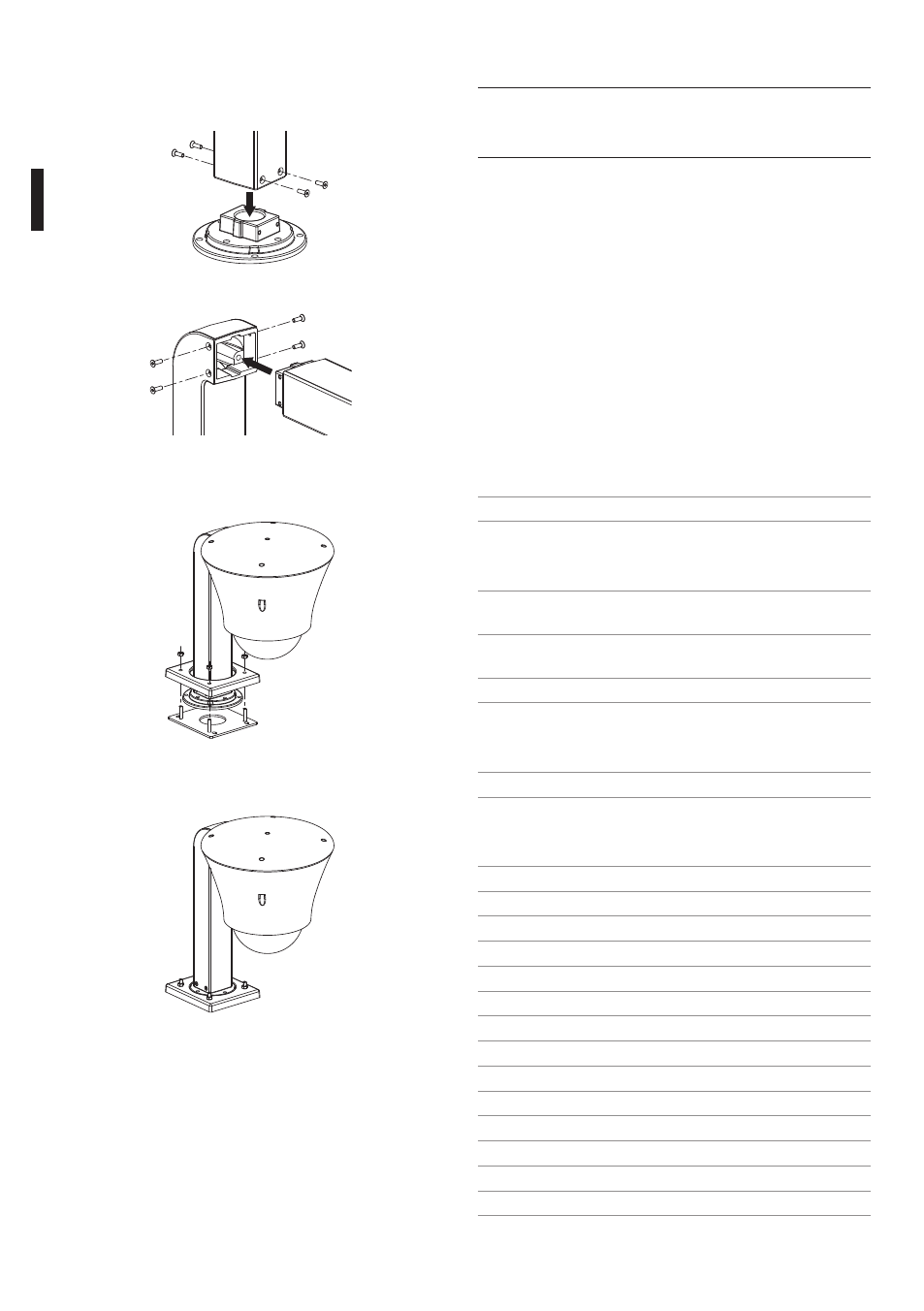

DBH08 6.1.3
Insérer la rallonge dans le logement prévu
sur la base DBH07 ou sur l’étrier DBH07.
Version murale. Fig. 8
Version parapet. Fig. 9
DBH09 6.1.4
Fig. 10
Desserrer les 4 écrous M8 et retirer la bride de la base.
Fig. 11
Fixer solidement la base à l’endroit prévu.
Insérer l’étrier DBH07 dans la bride de
fermeture et le poser sur la base en insérant
les tirants dans leur logement.
Serrer les quatre écrous M8 avec les rondelles sans
oublier de bloquer l’étrier dans la position désirée.
