MNVKDBH06789_0813_FR • 3

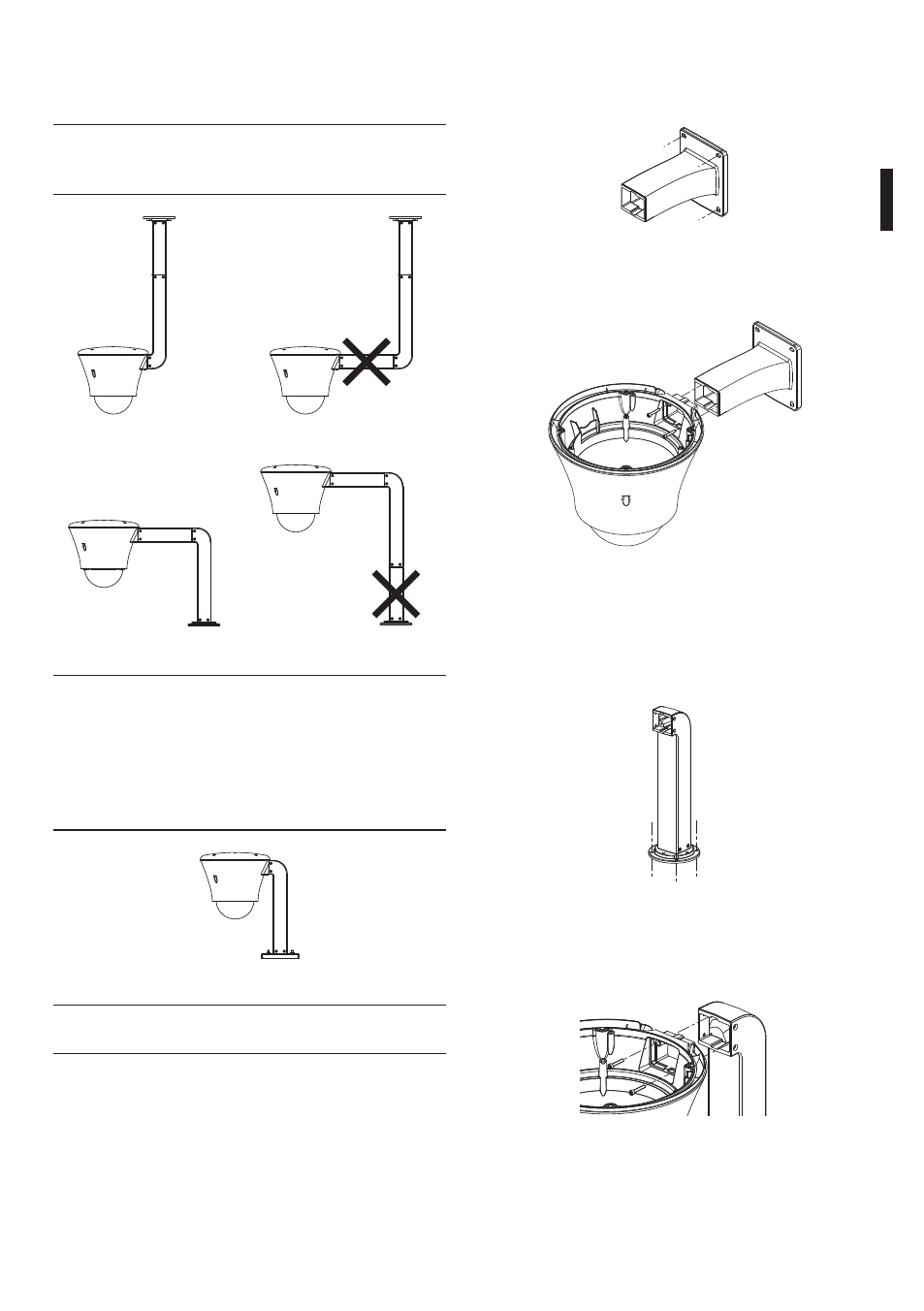

Assemblage 6.1
DBH06 6.1.1
Fig. 4
Fixer solidement l’étrier utilisé à
l’endroit choisi pour l’installation.
Fig. 5
Introduire la structure du caisson dans le logement
d’accouplement prévu et procéder immédiatement à la
fixation au moyen des deux vis fournies avec le support.
DBH07 6.1.2
Fig. 6
Fixer solidement l’étrier à l’endroit prévu via les orifices
de la base circulaire. Il est également possible d’utiliser
les orifices avec espacement Ø 101,6mm ou Ø140mm
Fig. 7
Introduire la structure du caisson dans le logement
d’accouplement prévu et procéder immédiatement à la
fixation au moyen des deux vis fournies avec le support.
Installation et 6
assemblage
L’installation et l’assemblage h
doivent exclusivement être effectués
par un personnel spécialisé.
OUI NON
Fig. 1
OUI
NON
Fig. 2
L’entretoise DBH08 peut uniquement être h
utilisée comme rallonge pour installer
le caisson en position plus basse que la
version plafond DBH07.
Elle peut également uniquement être
utilisée comme rallonge vers l’extérieur
pour la version DBH07 à parapet.
Fig. 3
DBH09 peut uniquement être utilisé h
avec la version DBH07 parapet.
