Videotec HEB - Manual (Page 33)

DE - D
eutsch - B
edienungslanleitung
7
9.3 Elektrik
Heizung Ton 15°C±3°C Toff 22°C±3°C
- IN 12Vdc/24Vac, Verbrauch 20W max
- IN 115/230Vac, Verbrauch 40W max
Lüfter mit Luftfilter und Thermostat, Ton 35°C±3°C Toff
20°C±3°C, mit Boden
- IN 12Vdc, Verbrauch 4W max
- IN 24Vac, Verbrauch 4W max
- IN 230Vac, Verbrauch 4W max, mit
Speisetransformator
Mit Halterung mit innerer Kabelführung nicht anwendbar.
Kameranetzteil
- IN 100-240Vac - OUT 12Vdc, 50/60 Hz, 1A
- IN 230Vac - OUT 24Vac, 50/60Hz, 400mA
9.4 Umgebung
Für innere / äußere Installationen
Betriebstemperatur mit Heizung: -20°C / +60°C
Salznebelbeständig bis zu 1000 Stunden (gemäß der
Norm ISO9227)
9.5 Zertifizierungen
CE EN61000-6-3, EN60065, EN50130-4
IP66/IP67 EN60529 mit Kabelschellen
IP66/IP67 EN60529 mit Dichtungsringen und mit
Halterung mit innerer Kabelführung
IP55 EN60529 mit Halterung mit innerer Kabelführung
9 Technische Daten
9.1 Allgemeines
Vorder- und Hinterdruckgußteile aus Aluminium
Korpus, Sonneschutzdach und externer Schlitten aus
Fließpress-Aluminium
Pulverlackierung mit Epoxydpolyester, Farbe RAL9002
Externe Schrauben aus rostfreiem Stahl
Im Lieferumfang enthalten Betriebsanleitungen,
Beutelchen mit Salz, Montagezubehör für Telekamera
und Objektiv
9.2 Mechanik
3xM16-Kabelschellen
Glasfenster (WxH): 90x81mm
Innere Nutzabmessungen (WxH): 90x85mm
Innere Nutzlänge ohne Zubehör
HEB26 260mm
HEB32 320mm
Innere Nutzlänge mit Heizung und/oder Kameranetzteil,
oder mit Heizung und/oder Lüfter
HEB26 190mm
HEB32 250mm
Einheitsgewicht:
HEB26 2.7kg
HEB32 3.2kg

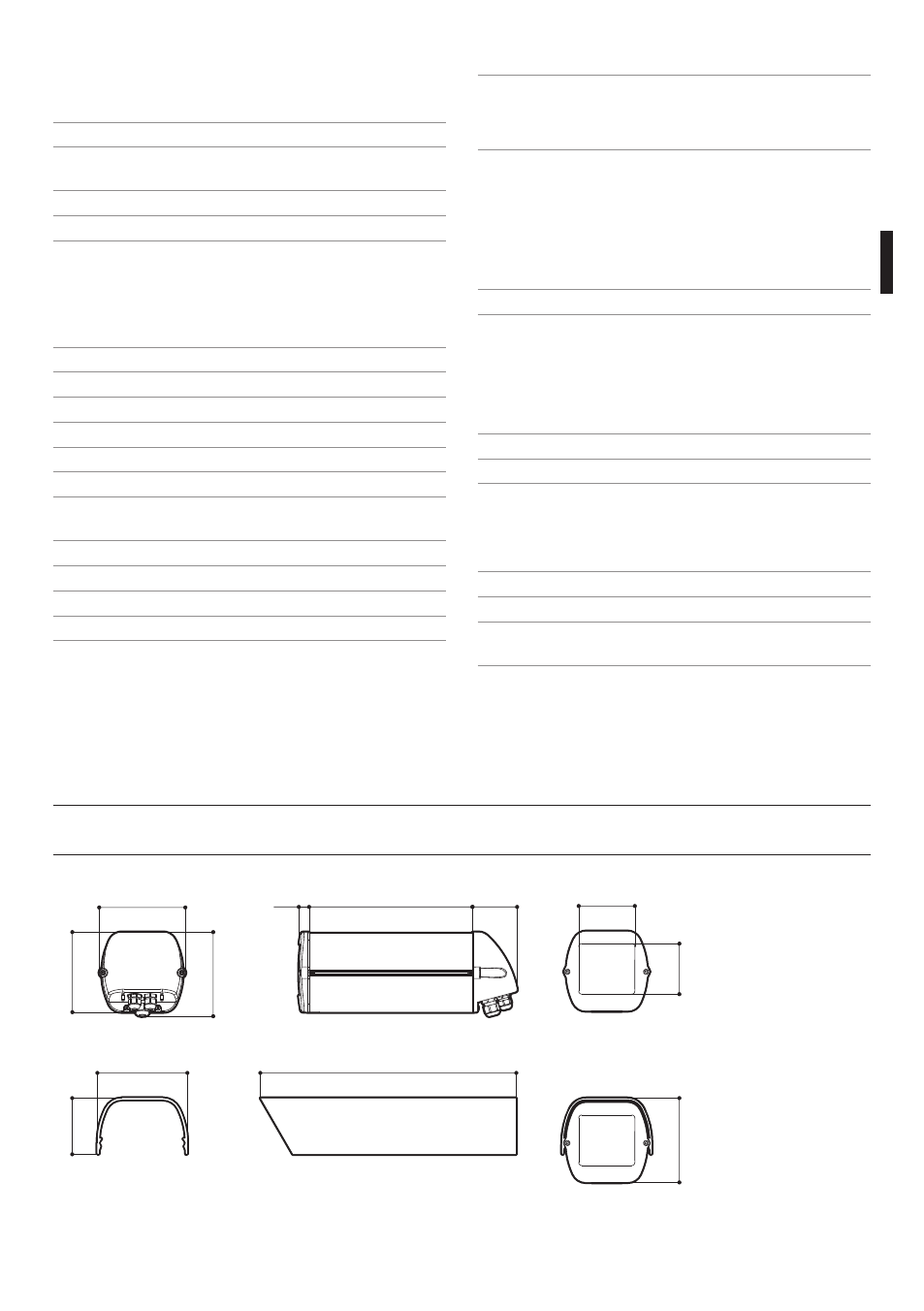

10 Technische Zeichnungen
g j Maßangabe in Millimeter.
410 / 470 144
90
135
138 260 / 320 71 90 16
128
81
135
Fig. 08 HEB
