Smontare il modulo dalla slitta e rimontarlo
su quella nuova in dotazione e fissarla
nuovamente sulla custodia.
Fissare il nuovo riscaldamento (01) alla
custodia/slitta tramite le apposite
viti (02) in dotazione ed inserire il
connettore dell’alimentazione (03).
03
01
02

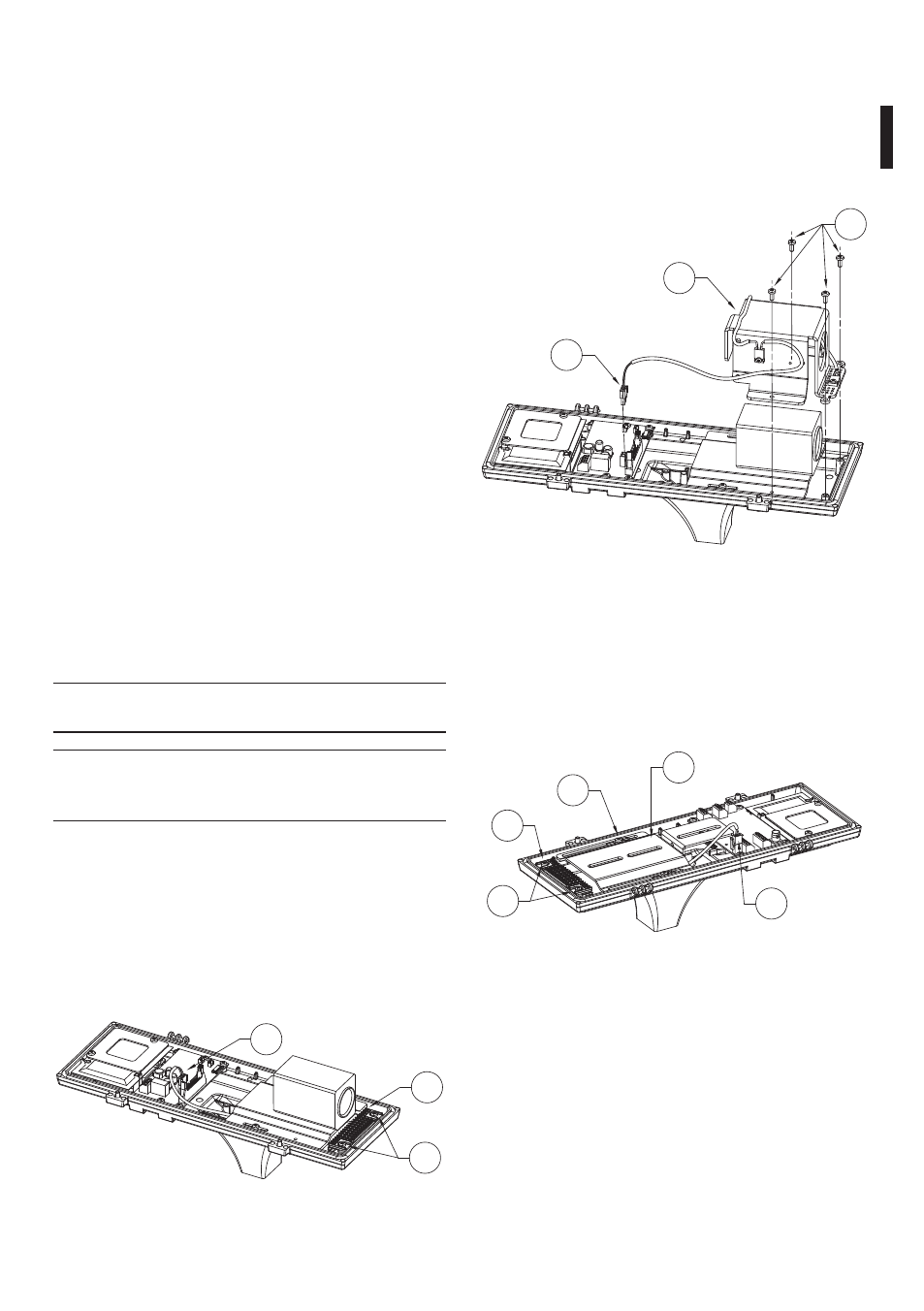

Fig. 05
Kit per ottiche motorizzate 6.1.2
Aprire la custodia e rimuovere il riscaldamento
(01) esistente svitando le viti di fissaggio
(02) ed estraendo il connettore (03).
Estrarre la slitta interna esistente (04)
agendo sulle viti (05) di fissaggio.
03
04
05
01
02
Fig. 06
Controllare che il contenuto sia rispondente
alla lista del materiale sotto indicata:
UPTHT1:
1 kit di riscaldamento •
1 slitta •
2 viti autoformanti M4 •
4 viti M3 •
UPTHT2:
1 kit di riscaldamento •
1 slitta •
4 viti autoformanti M4 •
Smaltimento in sicurezza 5.3
dei materiali di imballaggio
I materiali d’imballo sono costituiti interamente
da materiale riciclabile. Sarà cura del tecnico
installatore smaltirli secondo le modalità di
raccolta differenziata o comunque secondo
le norme vigenti nel Paese di utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l’imballaggio originale per il trasporto.
Installazione e 6
assemblaggio
L’installazione e l’assemblaggio vanno h
eseguiti solo da personale specializzato
Prestare attenzione al PTC di l
riscaldamento, la temperatura
dell’elemento può risultare elevata.
Installazione 6.1
Kit per moduli SONY 6.1.1
FCB980 – FCBEX1000
Aprire la custodia e rimuovere il riscaldamento
e la slitta esistente (01) svitando le viti di
fissaggio (02) ed estraendo il connettore (03).
03
01
02
Fig. 04
