Phottix Atlas II - Manual (Page 50)

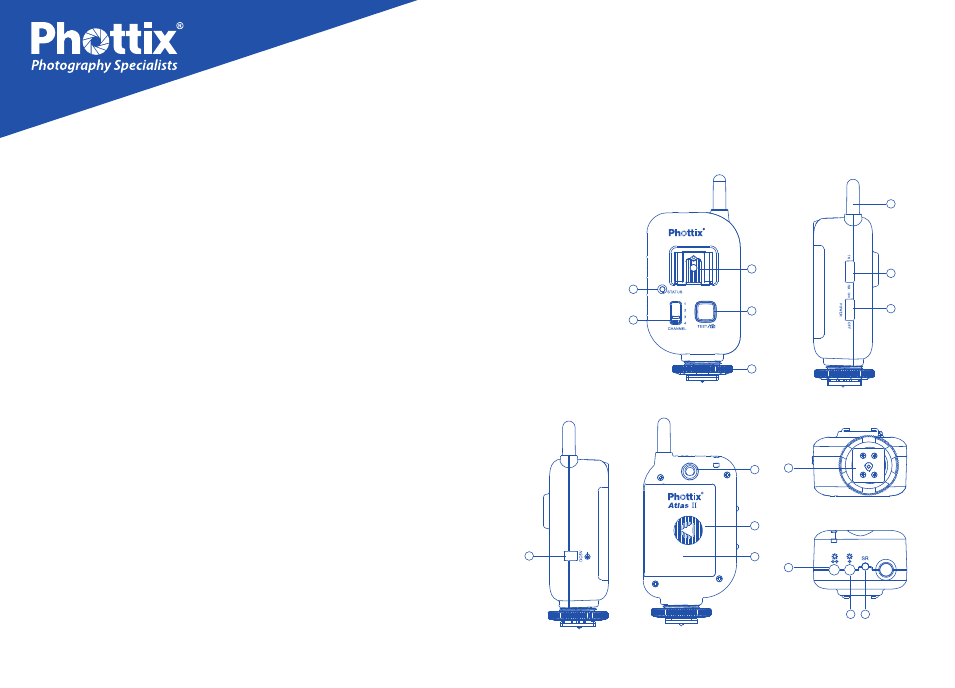

Elementy
1. Przełącznik zasilania
2. Przełącznik trybu nadawania/odbierania (TX/RX)
3. Wejście zasilania
4. Przełącznik kanałów
5. Przycisk Test/Migawka
6. Połączenie z gorącą stopką lampy
7. Połączenie z gorącą stopką aparatu
8. Pierścień mocujący
9. Port wejścia/wyjścia lampy
10. Wyjście lampy
11. Wyjście na akcesoria
12. Antena
13. Mocowanie na statyw
14. Przykrywka komory baterii
15. Komora na baterie
16. Lampka kontrolna LED
