Pagina 50 Guida all'installazione di AXIS Q7401

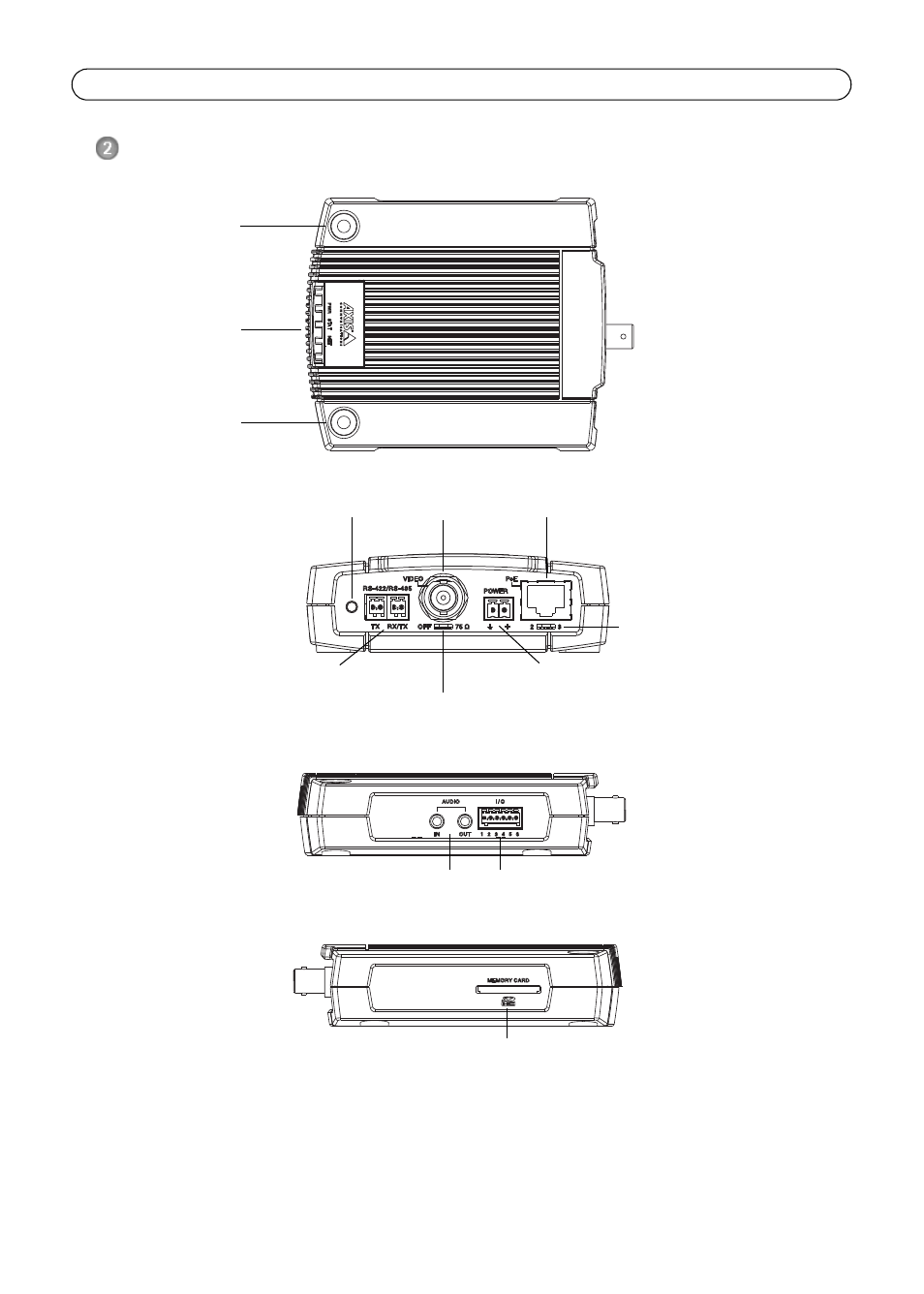

Panoramica dell’hardware
Vista dall’alto
Vista posteriore
Lato audio e I/O
Lato scheda di memoria SDHC
Dimensioni
A x L x P = 32,1 x 98,9 x 118,0 mm
Peso = 335 g (senza alimentatore)
Foro di montaggio
Foro di montaggio
Indicatori LED di
alimentazione,
stato e rete
Pulsante di comando
Connettore dell'adattatore di
alimentazione Connettore RS-422/RS-485
Ingresso video Connettore di rete (PoE)
Interruttore PoE
classe 2 e 3
Interruttore di
terminazioneda 75 Ohm
Ingresso/uscita audio Terminale I/O a 6 pin
Slot per scheda di memoria SD
