Page 30 AXIS Q7401 Guide d’installation

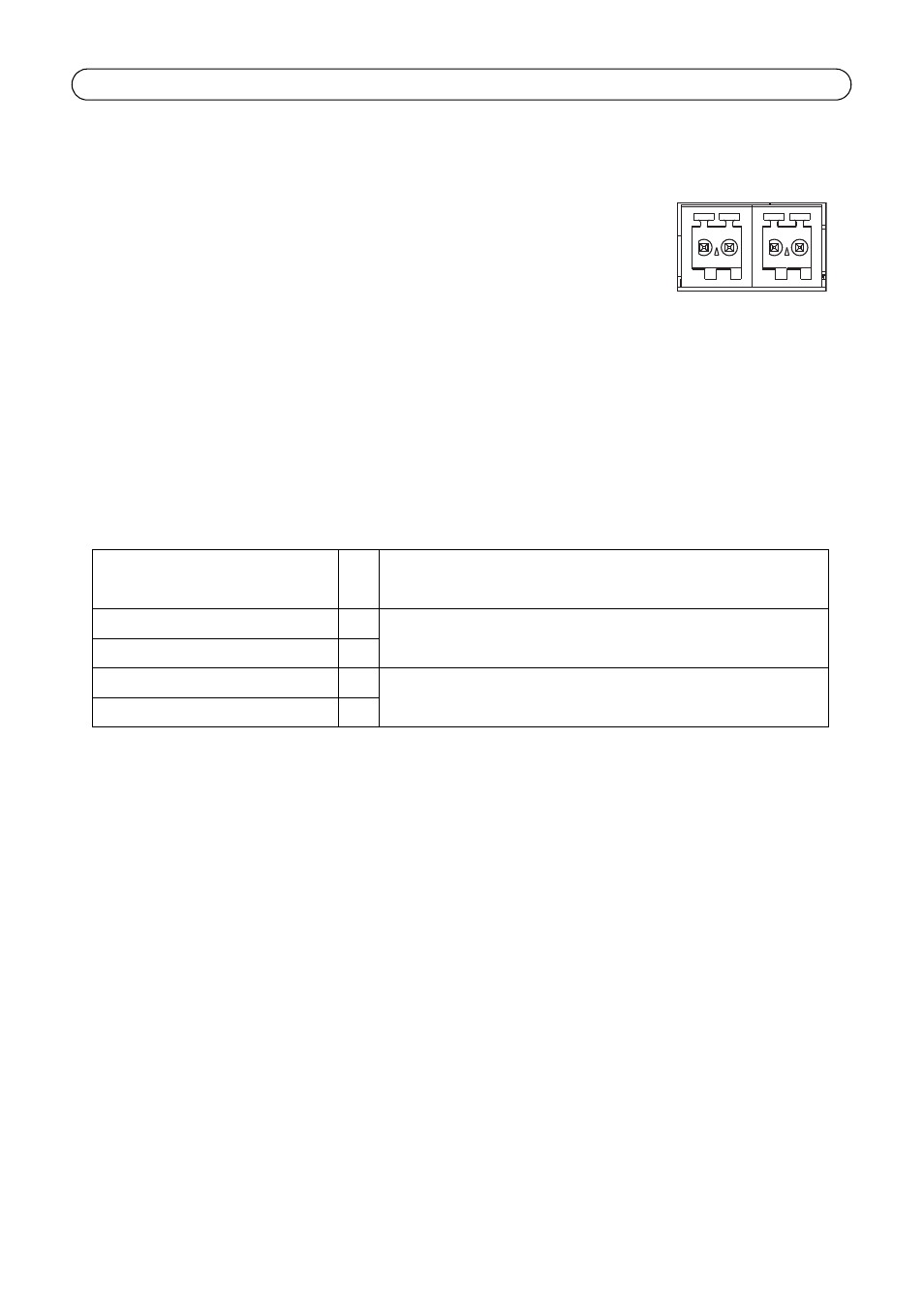

Connecteur RS-422/RS-485 - Deux borniers à 2 broches pour l’interface série RS-485/422 utilisée
pour contrôler les périphériques auxiliaires (appareils PTZ, par ex.).
Le port série RS-485/422 peut être configuré dans les modes de port
suivants :
• Port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de quatre fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la
réception de données à l’aide de deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de
données (point à point) à l’aide de quatre fils, une paire RX et
une paire TX.
Logement de carte mémoire SDHC - La carte mémoire SD haute capacité peut être utilisée pour
l’enregistrement local avec stockage amovible.
Connecteur BNC - Branchez un câble vidéo coaxial de 75 ohms (d’une longueur maximale de 250
mètres).
Remarque : Si la source vidéo doit être connectée parallèlement à d’autres équipements à l’aide d’un
adaptateur en T BNC, désactivez la terminaison d’entrée en configurant le commutateur de
terminaison de 75 ohms sur OFF. Sinon, la qualité d’image risque d’être réduite.
Fonction Bro
che Remarques
RS 485/422TX(A) 1 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2 fils)
RS-485B alt RS-485/422RX(B) 4
1 2 3 4
TX RX/TX
