AXIS Q7401 Installationsanleitung Seite 45
DEUTSCH

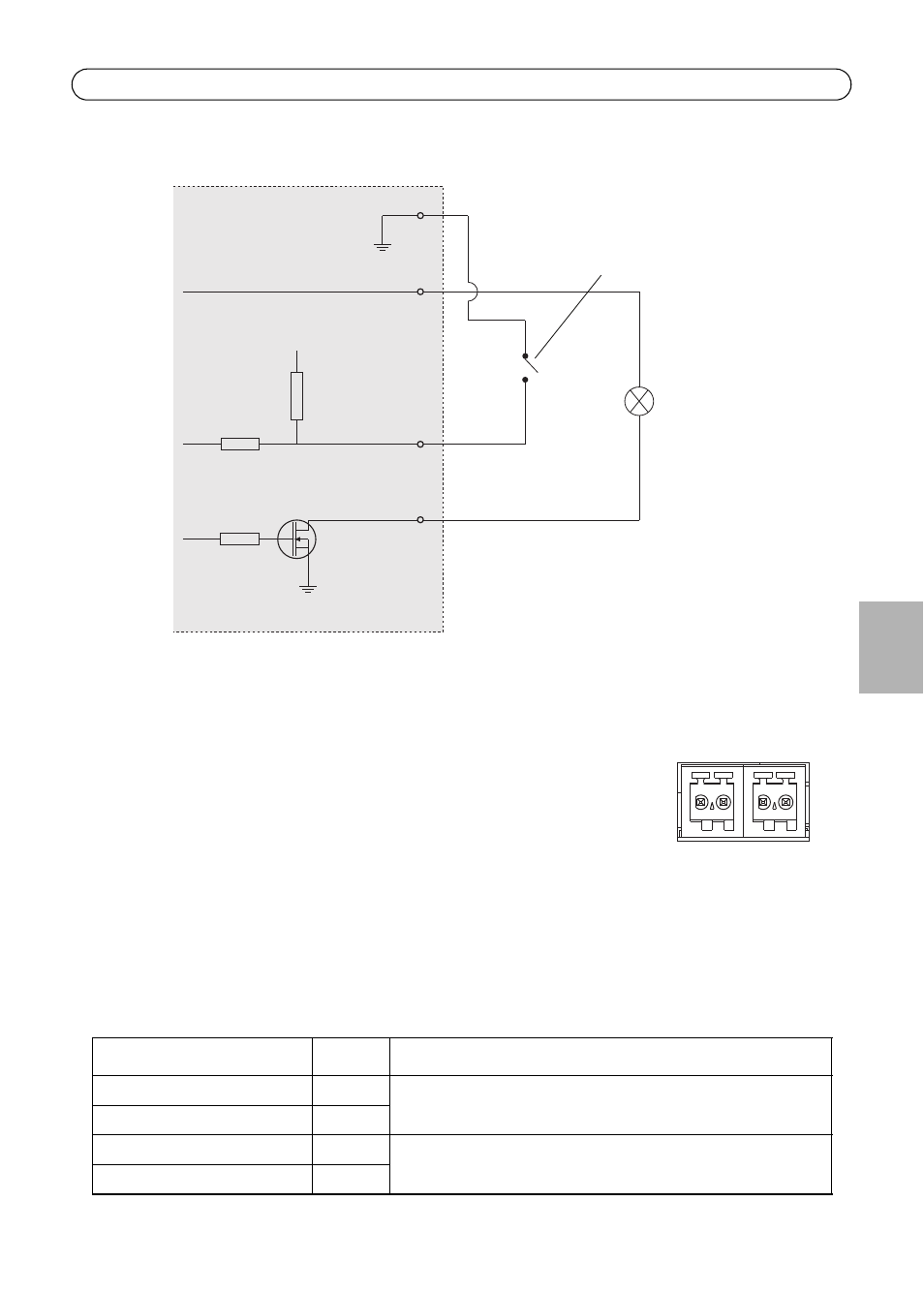

Das folgende Anschlussschaltbild zeigt ein Beispiel für den Anschluss eines Zusatzgeräts an den
AXIS Q7401.
RS-422/RS-485-Buchse - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS-
485/422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.
Der serielle RS-485/422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• Bidirektionaler RS-485-Halbduplex-Anschluss für die
Datenübertragung über zwei Leiter, ein kombiniertes RX/TX-
Paar
• Bidirektionaler RS-485-Vollduplex-Anschluss für die
Datenübertragung über vier Leiter, ein RX-Paar und ein TX-Paar
• Unidirektionaler RS-422-Anschluss für die Datenübertragung bzw. den Datenempfang
über zwei Leiter, RX- oder TX-Paar
• Bidirektionaler RS-422-Vollduplex-Anschluss für die Datenübertragung (Punkt-zu-
Punkt) über vier Leiter, ein RX-Paar und ein TX-Paar
Funktion Kontakt Hinweise
RS 485/422TX(A) 1 TX-Paar für RS-422 und RS-485 mit 4 Leitern
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 RX-Paar für alle Modi (kombinierter RX/TX für RS-485 mit 2
Leitern)
RS-485B alt RS-485/422RX(B) 4
1
2
E.g. push button
I/O 3 configured as input
I/O 4 configured as output
* Note: Same voltage as pin 2 of the power connector
AXIS Q7401
3.3V
*12V max 100mA
D
S
G
1 2 3 4
TX RX/TX
