Page 18 AXIS Q7401 Guide d’installation

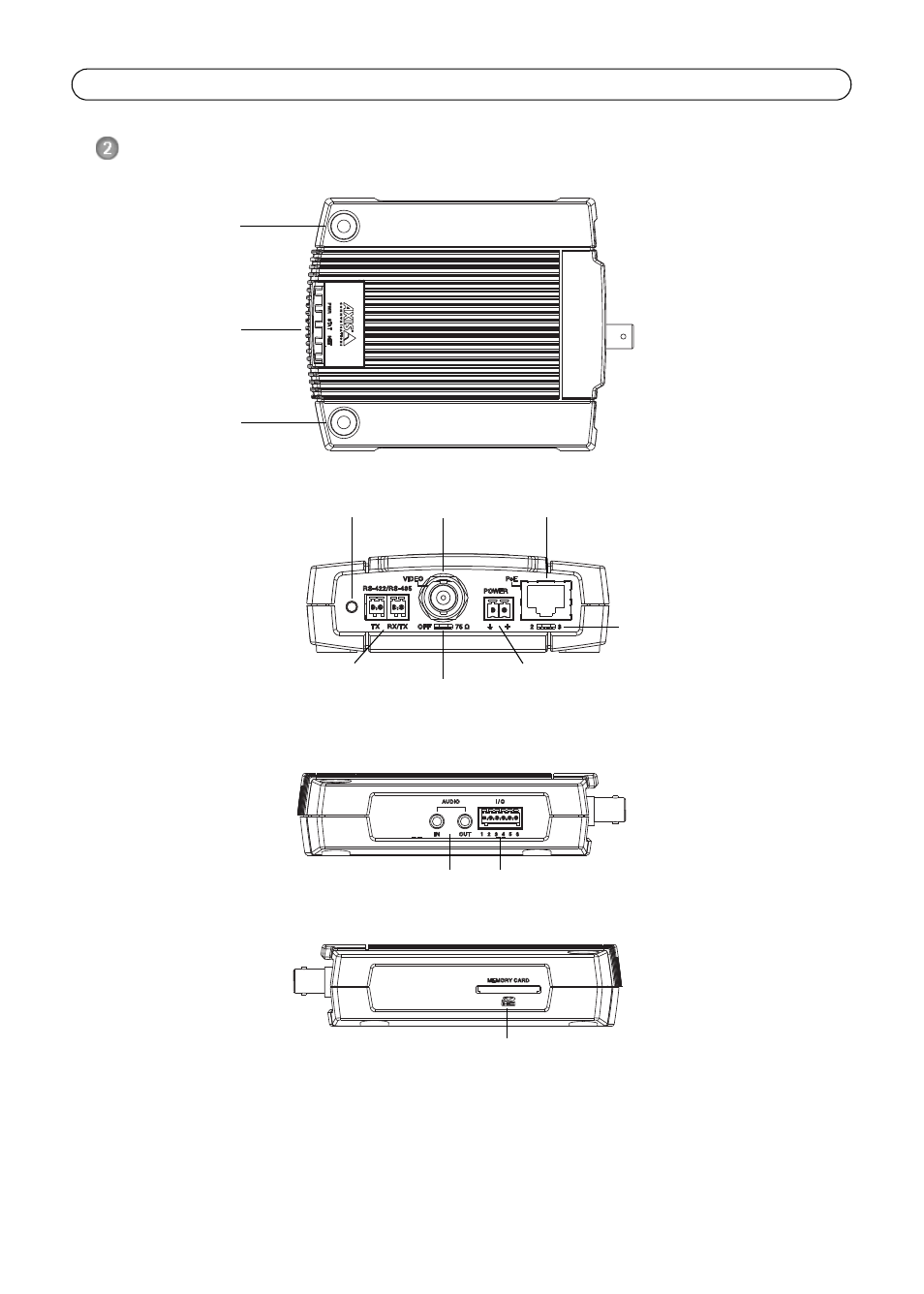

Présentation du matériel
Vue de dessus
Vue de derrière
Vue de côté E/S et audio terminal E/S à 6 broches
Vue de côté carte mémoire SDHC logement de carte mémoire SD
Dimensions
H x L x P = 32,1 x 98,9 x 118,0 mm
Poids = 335 g (alimentation exclue)
Trou de fixation
Trou de fixation
Témoins DEL
d'alimentation,
d’état et de réseau
Bouton de commande
Connecteur d’adaptateur secteur Connecteur RS-422/RS-485
Entrée vidéo Connecteur réseau (PoE)
Commutateur PoE
classe 2 et 3
75 ohms
commutateur de terminaison
Entrée/sortie audio Vue du
Vue du
