Asennus
Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

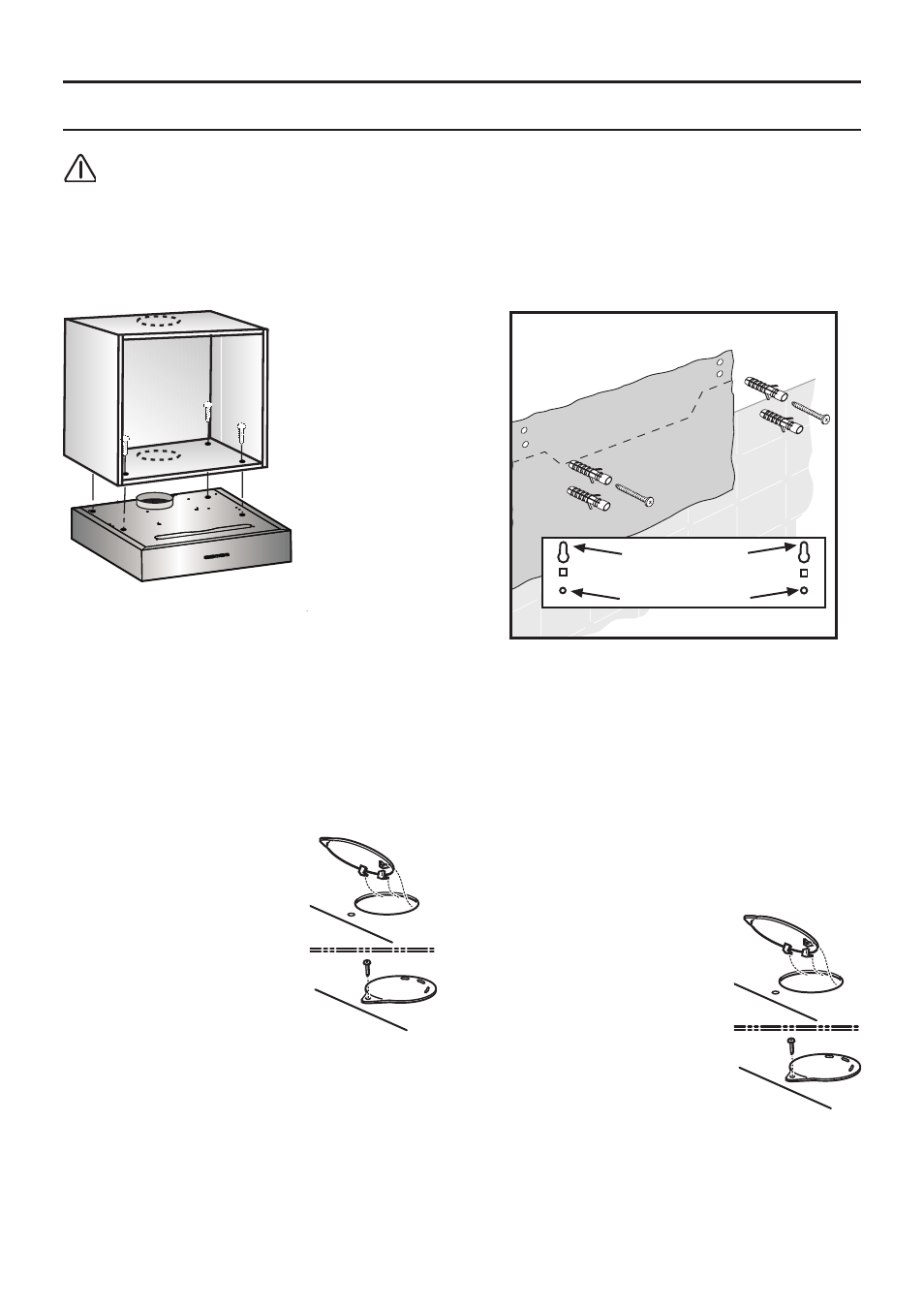

Asennus kaapin alle
4 ruuvilla
1. Asennusreikien mitat löytyvät ripustetun
kaapin pohjalta tai asettamalla
porausmallin kaapin pohjalle.
2. Merkitse asennusreiät ja tee ohjausreiät
leikkurilla.
Ulkoisen poiston mallissa (ylöspäin) tee
reikä poistoputkea varten.
Sulje
kiertoilmaversiossa
poistoaukon suu laitteen
mukana tuleva korkilla.
❑ Tee myös (jos tarpeen) sähköjohtoa
varten tarvittava reikä.
3. Irrota rasvasuodatin (katso Käyttöohjeet).
4. Kiinnitä tuuletin kaapin pohjaan.
Kiinnitys seinään
Neljällä ruuvilla.
g. 6
1
1
2 3
2 3
1. Merkitse asennusreiät.
Mitat löytyvät porausmallista.
2. Tee läpimitaltaan 8 mm reiät ja laita tulpat
seinään kiinni.
3. Kiristä ylempiä ruuveja (oikealla ja
vasemmalla) niin paljon, että ruuvin pään
ja seinän
väliin jää noin 7 mm rako.
❑ Irrota rasvasuodattimet (katso
Käyttöohjeet).
Sulje
kiertoilmaversiossa
poistoaukon suu laitteen
mukana tuleva korkilla.
1
2
1
2
