Español

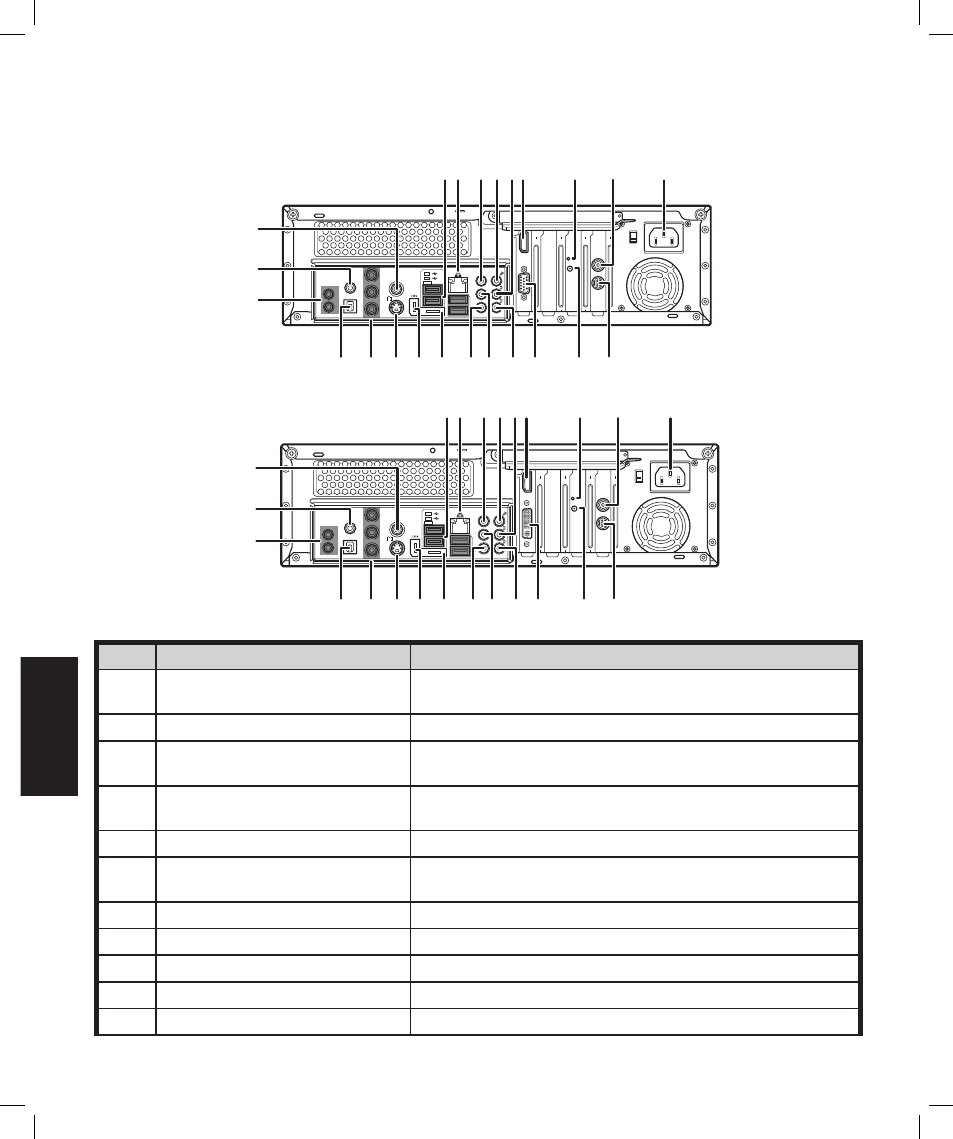

6 ASUS Media Center PC
Asteio D20
15
2 . 0
2 . 0
2 . 0
E - S ATA
V I D E O O U T
R E A R
C E N T E R
H D M I T V 2
S I D E
S / P D I F
Y
P b
P r
I R 1
I R 2
S / P D I F s
1 2 3 4 56 7
10 12 13 14 15 16 17 18 19 20
21
22
23
8 9
11
V I D E O - I N
N o Componente Descripción
1. Puertos USB x 4 Utilice este puerto para conectar Dispositivos USB (tales como
impresoras, cámaras, escaneres o teclados).
2. Conector Ethernet Utilice este puerto para conectar cables de red thernet 10/100/1000.
3. Conector central para salida de
sonido analógico (Line Out)
Utilice este puerto para conectar altavoces con fuente de alimentación,
centrales, de tipo SubWoofer, o un amplificador de sonido externo.
4. Conector para micrófono Utilice esta entrada para conectar un micrófono externo o para
conectar un cable y grabar o trasmitir archivos de sonido.
5. Conector de salida de sonido Conector de salida para altavoces frontales.
6. HDMI Utilice esta entrada para conectar un dispositivo HDMI (High
Definition Multimedia Interface).
7. Indicador LED Indica actividad en la red inalámbrica.
8. TV Utilice esta entrada para conectar cables de señal.
9. Conector de entrada de Utilice esta entrada para conectar cables de alimentación.
10. Video In Conecte un cable coaxial desde la entrada de vídeo a este conector.
11. Conector para antena WIFI Utilice esta entrada para conectar una antena de red inalámbrica.
15
2 . 0
2 . 0
2 . 0
E - S ATA
V I D E O O U T
R E A R
C E N T E R
H D M I T V 2
S I D E
S / P D I F
Y
P b
P r
I R 1
I R 2 S / P D I F s
1 2 3 4 5 6 7
10 12 13 14 15 16 17 18 19 20
21
22
23
8 9
11
V I D E O - I N
