ACCESORIOS DE
CONDUCTOS
(VWDFDPSDQDGHEHXVDUXQ
FRQGXFWRUHGRQGRGHļ. Puede
conectarse con un conducto de
ļ[ļRGHļ[ļ.
Utilice esta tabla para calcular las
longitudes máximas permitidas
para recorridos de conductos
hacia el exterior.
NOTA: ¡No supere las longitudes
equivalentes máximas permitidas!
Longitud máxima de conducto:
SLHVSDUDFDPSDQDVGH
cocinas.
&RQGXFWRVIOH[LEOHV
Si se utilizan conductos flexibles
de metal, todos los valores
equivalentes en pies de la tabla
deben duplicarse. El conducto
flexible de metal debe ser recto y
liso y debe extenderse lo máximo
posible.
NO USE conductos flexibles de
plástico.
NOTA: Cualquier sistema de
ventilación doméstico, como una
campana de ventilación, puede
interrumpir el flujo adecuado de
aire de combustión y de escape
requerido para chimeneas,
hornos a gas, calentadores de
agua a gas y otros sistemas de
ventilación natural. Para minimizar
las posibilidades de interrupción
de tales sistemas de ventilación
natural, siga las pautas y normas
de seguridad del fabricante del
equipamiento de calefacción, tales
como las publicadas por NFPA
y ASHRAE. Cuando corresponda,
instale un sistema de reposición
(reemplazo) de aire de acuerdo
con los requisitos del código local
de construcción. Para acceder a
soluciones de aire disponibles,
visite GEAppliances.com.
40
Preparación para la instalación
Recorrido
total de los
conductos

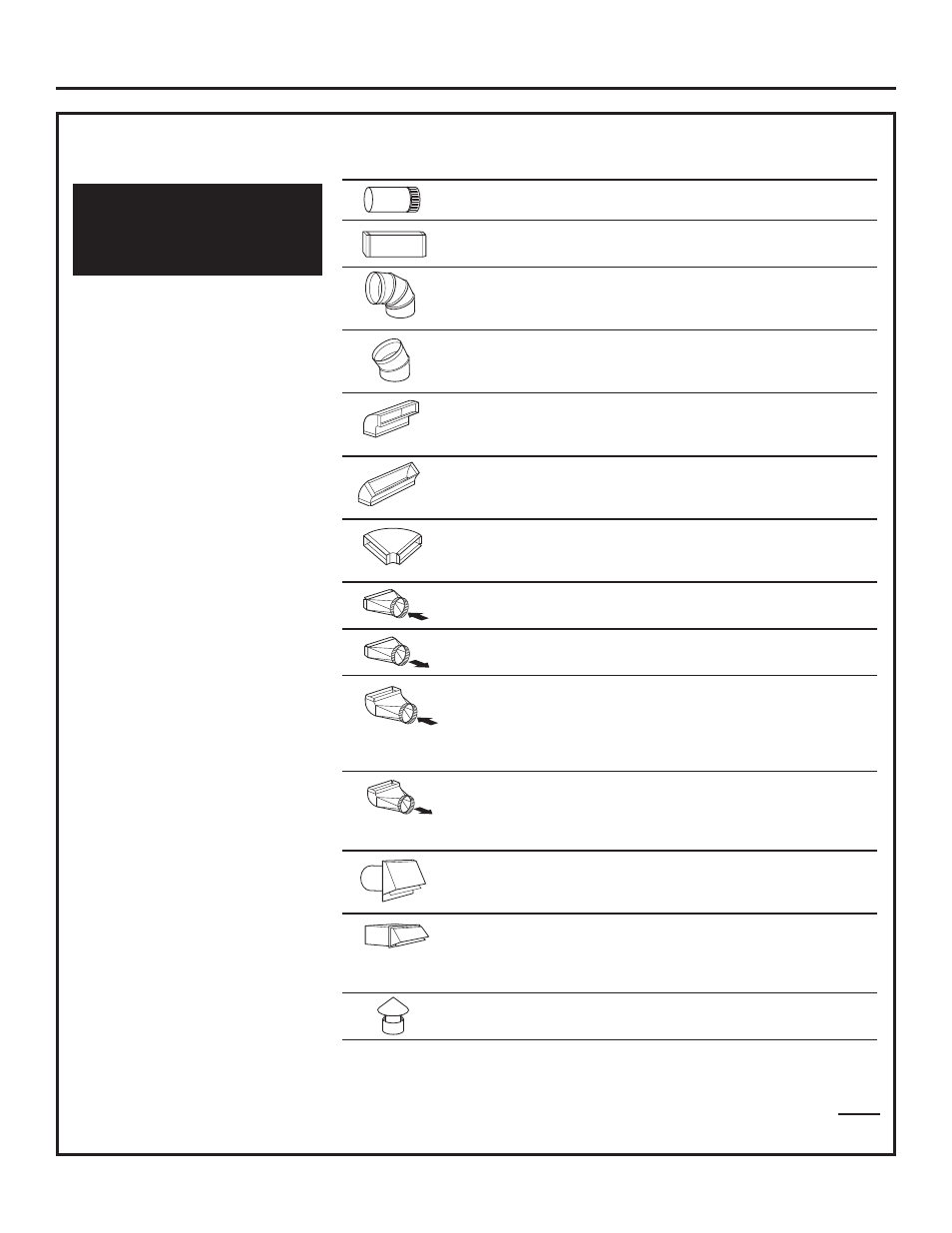

* Longitud real del conducto recto más equivalente de accesorio de
conducto. La longitud equivalente de las piezas de conductos se
encuentra basada en pruebas reales realizadas por el grupo de
Ingeniería de Evaluación de GE y reflejan los requisitos para un buen
desempeño de ventilación con cualquier campana de ventilación.
Longitud
Pieza de Longitud Cantidad equivalente
conducto Dimensiones equivalente* utilizada total
Redonda, recta 1 pie (por
longitud de pie)
3-1/4ļ x 10ļ 1 pie (por
recta longitud de pie)
Codo de 90° 12 pies
Codo de 45° 7 pies
3-1/4ļ x 10ļ 14 pies
3-1/4ļ x 12ļ 10 pies
Codo de 90°
3-1/4ļ x 10ļ 8 pies
3-1/4ļ x 12ļ 6 pies
Codo de 45°
3-1/4ļ x 10ļ 33 pies
3-1/4ļ x 12ļ 24 pies
Codo plano de 90°
Conducto redondo 2 pies
de 6ļ a rectangular
Rectangular 2 pies
a redondo de 8ļ
3-1/4ļ x 10ļ 4 pies
3-1/4ļ x 12ļ 4 pies
Conducto redondo de 6ļ
a rectangular Codo de 90°
de transición
3-1/4ļ x 10ļ 4 pies
3-1/4ļ x 12ļ 4 pies
Rectangular a redondo de 6ļ
Codo de 90° de transición
Cubierta de pared redonda 24 pies
con regulador de tiro
3-1/4ļ x 10ļ 24 pies
3-1/4ļ x 12ļ 18 pies
Cubierta de pared rectangular
con regulador de tiro
Casquete de techo 33 pies
redondo
