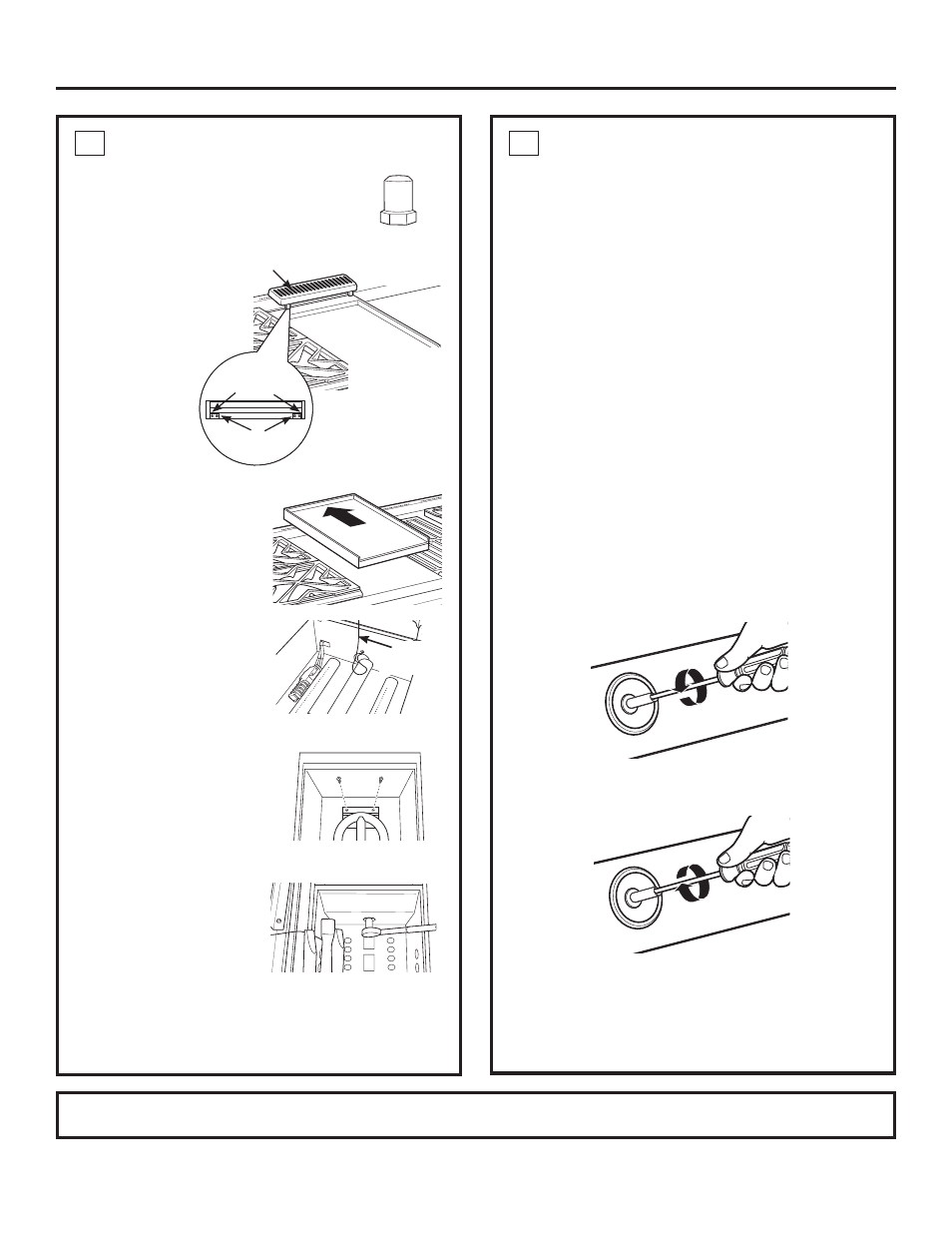

&+$1*(=/·25,),&('(/$3/$48(
&+$8))$17(VLLQVWDOOp
Saisissez-vous de l’orifice de la plaque
chauffante de (19 mm) 3/4” longueur.
Sélectionnez le type de gaz.
LP ³ .047, NAT ³ .076
A. Soulevez le
couvercle
d’aération
de la plaque
chauffante.
Retirez les 2
vis intérieures
de fixation.
B. Soulevez les
lèchefrites
en fonte. Faite glisser
la plaque chauffante
vers l’arrière et hors des
languettes de maintien
le long de la partie
inférieure.
C. Soulevez délicatement
la plaque chauffante
tout en la maintenant.
Tirez la longueur
excédentaire de tube
capillaire par le trou
d’entrée. Posez la
plaque chauffante
debout sur la lèchefrite.
D. Retirez les 2 vis de
maintien à l’arrière
du brûleur.
Tirez le brûleur
directement vers l’arrière
et détachez-le de
l’arrivée du gaz.
E. Utilisez une clй а douille
d’1/2 po pour retirer et
réinstaller l’orifice.
Inversez la procédure pour remonter la plaque
chauffante. Repoussez la longueur excédentaire
de tube capillaire dans le trou d’entrée. Placez
l’orifice non utilisé sur le possible pour une possible
utilisation ultérieure.
45
Consignes d’installation pour la conversion de gaz
$-867(=/(6)/$00(6'8%5Ó/(85
/HVEU€OHXUVQHUHTXLqUHQWQRUPDOHPHQWDXFXQ
DMXVWHPHQW1HSURFpGH]jGHVDMXVWHPHQWVTXHVLFHOD
V·DYqUHQpFHVVDLUH
A. Allumez le gaz. Branchez le cordon d’alimentation.
B. Allumez les brûleurs au maximum et vérifiez les
flammes. Elles devraient être bleues. Si vous utilisez
du propane, la pointe de flammes devrait être
jaune. La présence d’objets étrangers dans le tuyau
d’alimentation en gaz devraient donner une couleur
orange à la flamme au début. L’orange disparaît par
la suite.
C. Tournez le bouton du brûleur sur “LO” (feu doux) tout
en observant la flamme.
$MXVWH]OHUpJODJHGHODSUHPLqUHUDQJpHGHIODPPHV
DYHFODYLVGHGpULYDWLRQGHYDQQHGHODPDQLqUH
suivante :
Vous pouvez procédez à des ajustements sur deux
autres brûleurs en marche sur un réglage moyen.
La rangée supérieure des flammes est ainsi réglée sur
un niveau qui n’est pas trop faible, ce qui pourrait
provoquer l’extinction de la flamme lorsque d’autres
brûleurs sont allumés.
D. Pour ajuster la flamme, retirez les boutons. Introduisez
un tournevis à tête plate dans le trou au centre
du piston de la vanne pour engager la vis.
• Si les flammes sont trop petites ou vacillent, tournez
la vis dans le sens inverse des aiguilles d’une montre.
• Si les flammes sont trop grandes, tournez la vis dans
le sens des aiguilles d’une montre.
E. Procédez à l’ajustement en tournant doucement la vis
jusqu’à ce que l’aspect de la flamme soit le bon.
Une fois la conversion terminée et vérifiée, remplissez l’étiquette de conversion et placez-la à côté de l’étiquette signalétique. Pour
les cuisinières, placez l’étiquette sous le panneau de commande. Pour les tables de cuisson, placez l’étiquette au bas de l’appareil.
Tube
capillaire
Avant de la
cuisinière
B
C
D
E
Arrière de la cuisinière
Couvercle d’aération de la plaque
chauffante
Vis de maintien
Vis de mise
de niveau
A
NOTE : Retirez
seulement les
2 vis de fixation
sur l’intérieur.
Ne retirez pas
les vis les plus
jO·H[WpULHXU³
elles sont
utilisées pour
la mise de
niveau.
