ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
• ,03257$17(³ Guarde estas instrucciones
para el uso de inspectores locales.
•
,03257$17³ Cumpla con todos los códigos y
ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el Consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este
aparato requiere un instalador o electricista
calificados.
• El instalador tiene la responsabilidad de
efectuar una instalación adecuada.
• La garantía no cubre las fallas del producto
provocadas por una instalación incorrecta.
• Este producto sólo se debe usar en áreas
interiores.
Instrucciones de instalación
Hornos de pared eléctricos empotrados de 27” y 30”
¿Preguntas? Llame al 1.800.GE.CARES (1.800.432.2737) o visite GEAppliances.com
En Canadá, llame al 1.800.561.3344 o visite www.GEAppliances.ca.
1 QUITE LOS MATERIALES DE EMPAQUE
No quitar los materiales de empaque puede provocar daños al electrodoméstico. Quite todas las partes de
empaque del horno, bandejas y elementos de calentamiento. Quite la película protectora y las etiquetas de
la puerta exterior y panel de control. También, quite los elementos plásticos de los rebordes y panel, toda la
cinta que cubre el horno y los tornillos de envío que fijan el horno a la almohadilla base. Abra la puerta del
horno y quite el material informativo y las bandejas del horno. Quite el reborde inferior de la parte superior del
horno. Se colocará al final del proceso de instalación. El reborde se encuentra envuelto en forma separada y
adherido en la parte superior de la unidad. Retire los rieles del pedestal de la caja que está aparte y déjelos a
un costado (Hornos con Pared Doble de 30° Únicamente).
2 PREPARE LA ABERTURA

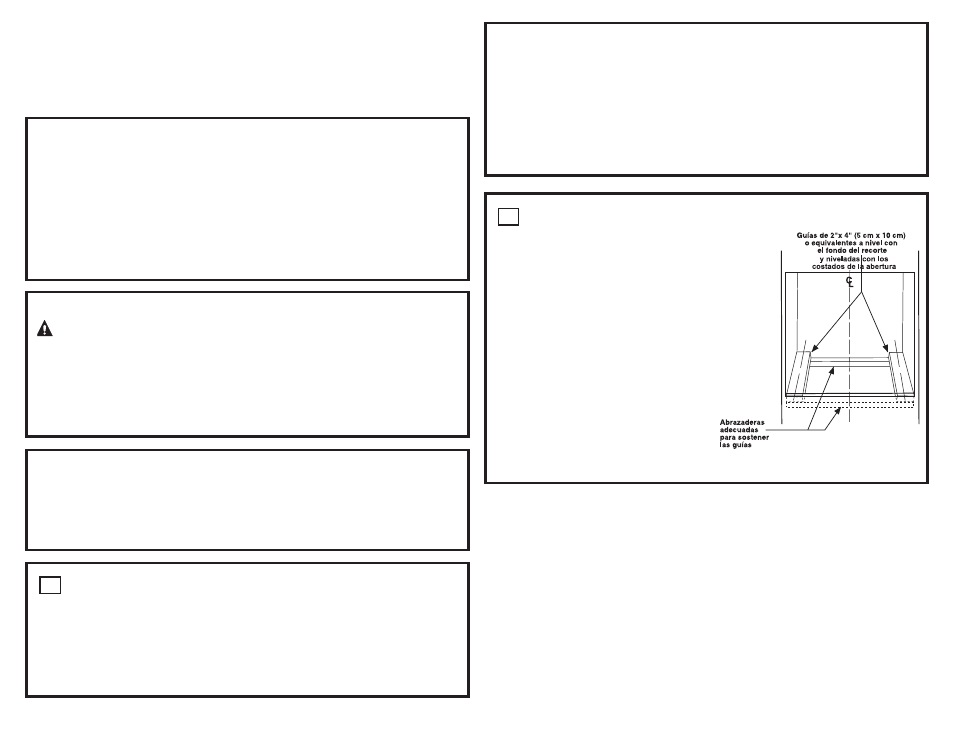

NOTA: Si el gabinete no cuenta con un fondo sólido,
deben instalarse dos abrazaderas o guías para
soportar el peso del horno. Para hornos únicos, las
guías o abrazaderas deben soportar 200 lbs (91 kgs).
Para hornos dobles, las guías o abrazaderas deben
soportar 375 lbs (170 kgs).
NOTA: Si marcas, imperfecciones o la abertura
resultaran visibles sobre el horno instalado, puede
ser necesario agregar cuñas de madera bajo las
guías y el reborde frontal hasta cubrir las marcas
o la abertura.
NOTA: Si el gabinete no cuenta con un armazón
frontal y los lados son menores a un grosor de ¾”
(1,9 cm), coloque cuñas uniformemente sobre ambos
lados para establecer al ancho de la abertura.
ATENCIÓN INSTALADOR:
Todos los hornos de pared eléctricos deben contar con cableado de conexión permanente
(cableado directo) dentro de una caja de conexiones aprobada. En estos productos NO se permite la conexión del tipo “enchufe y receptáculo”.
,1)250$&,Ï1'(',6(³2
INSTALACIONES DE HORNO ÚNICO
El horno único puede instalarse solo en un gabinete o sobre un cajón calentador. El horno único también
puede instalarse debajo de un mostrador de encimera o debajo de las estufas especificadas. Vea la
etiqueta de la parte superior del horno para consultar los modelos aprobados.
INSTALACIONES DE HORNO DOBLE
Puede instalarse un horno doble solo en un gabinete o sobre un cajón calentador. Vea la etiqueta de la
parte superior del horno para consultar los modelos aprobados.
IMPORTANTE: Siempre consulte las instrucciones de instalaciones individuales enviadas con cada producto
para requerimientos específicos.
PARA SU SEGURIDAD:
ADVERTENCIA:
Antes de comenzar la instalación, desconecte la energía
del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera
accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre
el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.
El horno debe instalarse bien en un gabinete que se encuentre firmemente sujeto a la estructura de la casa. Si se
coloca peso sobre la puerta del horno, éste puede volcarse y provocar lesiones. Nunca permita que nadie se suba,
siente, pare o cuelgue de la puerta del horno.
Verifique que el revestimiento de las paredes, mostradores y gabinetes ubicados alrededor del horno puedan
soportar el calor (hasta 200°F [93,3°C]) generado por el horno.
MATERIALES QUE PUEDE NECESITAR
Caja de conexiones
Tapones de alambre
Abrazadera de alivio de tensión para conducto de 1/2”
HERRAMIENTAS NECESARIAS
Broca de perforadora de 1/8” y perforadora
eléctrica o de mano
Destornillador de T20
Destornillador de estrella
Alicates pelacables
