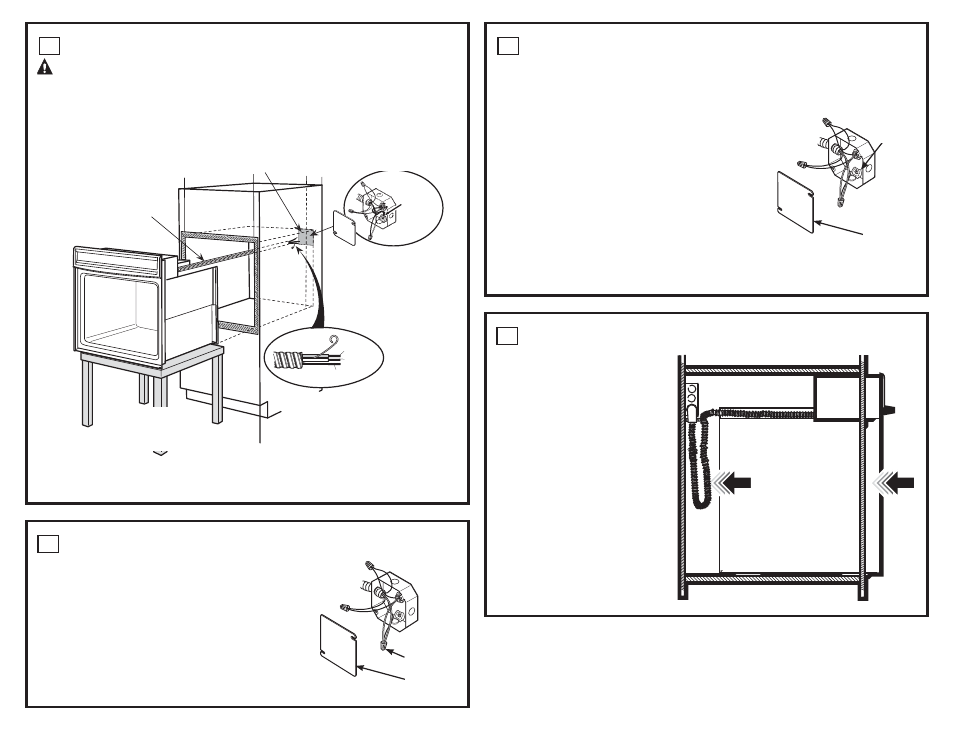

6 REALICE LAS CONEXIONES ELÉCTRICAS
ADVERTENCIA:
Desconecte la energía del panel de servicio y bloquee los medios
de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios
de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de
advertencia bien visible, como una etiqueta.
Coloque el horno sobre una mesa o plataforma en forma nivelada con la abertura. Para un horno único,
la plataforma debe soportar 200 lbs. (91 kg); para un horno doble, la plataforma debe soportar 375 lbs.
(170 kg). Conecte el conducto flexible a la caja de conexiones eléctrica como se indica abajo*. Posicione
el conducto de modo tal que se apoye detrás de la unidad en un círculo natural cuando el horno sea
instalado. Tendrá que comprar una abrazadera para alivio de tensión apropiada para completar la conexión
del conducto a la caja de conexiones.
* Los hornos vienen equipados con un conducto de 40” de longitud. Si desea un conducto más largo, puede haber uno
disponible para su modelo. Para verificar la disponibilidad o solicitar piezas, llame al 1.800.GE.CARES.
7 CONEXIÓN DE CIRCUITO DERIVADO DE TRES CONDUCTORES
NOTA: Si los cables domésticos son conductores de aluminio,
ver la ADVERTENCIA de la sección 5, Requisitos eléctricos.
Cuando conecte un circuito derivado de tres conductores,
si lo permiten los códigos locales:
A. Conecte el conductor a tierra del horno con el cable neutral (blanco)
en rizo al neutral del circuito derivado (blanco o gris) utilizando un
tapón de alambre.
B. Conecte el cable rojo del horno al cable rojo del circuito derivado y el
cable negro del horno al cable negro del circuito derivado de acuerdo
con los códigos locales, utilizando tapones de alambre.
C. Instale la tapa de la caja de conexiones.
Caja de conexiones
Conducto
Cable
pelado Rojo
Blanco
Negro
La abrazadera del alivio
de tensión (no incluido)
debe usarse en la caja de
conexiones
Coloque el horno
en un soporte para
ayudar a la conexión del
conducto
Cables a
tierra y
neutrales
Tapa de
la caja de
conexiones
Cable
a tierra
8 CONEXIÓN DE CIRCUITO DERIVADO DE CUATRO
CONDUCTORES
NOTA: Si los cables domésticos son conductores de aluminio, ver la ADVERTENCIA
de la sección 5, Requisitos eléctricos.
A. Corte el cable neutral (blanco) del conector de engarce.
Pele el cable neutral (blanco) para exponer la longitud correcta
del conductor.
B. Conecte el cable a tierra del artefacto (verde o cobre)
de acuerdo con los códigos locales. Si el conductor a tierra de la
residencia es de aluminio, ver ADVERTENCIA de la sección 5.
C. Conecte el cable neutral (blanco) del horno con el neutral
de circuito derivado (blanco o gris) de acuerdo con códigos
locales, utilizando un tapón de alambre.
D. Conecte el cable rojo del horno al cable rojo del circuito derivado
y el cable negro del horno al cable negro del circuito derivado de
acuerdo con los códigos locales, utilizando tapones de alambre.
NOTA: Si los cables rojos, negros o blancos son conductores de
aluminio, ver ADVERTENCIA de la sección 5.
E. IInstale la tapa de la caja de conexiones.
Cable a
tierra
Tapa de
la caja de
conexiones
9 DESLICE EL HORNO DENTRO DE LA ABERTURA
• Levante el horno dentro
de la abertura del gabinete utilizando
el horno abierto como agarre. Con
cuidado empuje contra el armazón
frontal del horno. No presione sobre
los bordes externos.
