3. HARDWARE SETUP
3.1

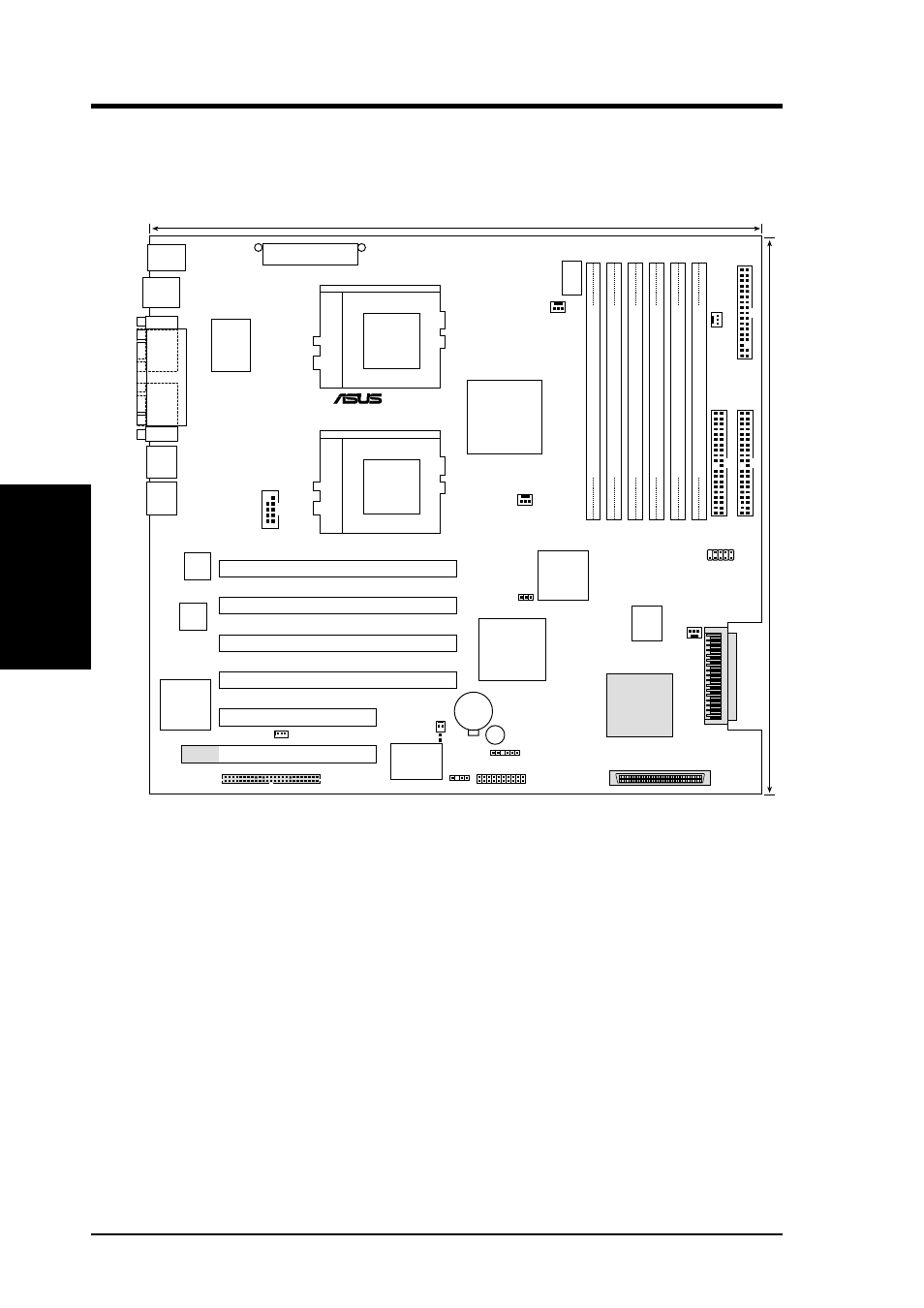

TRL-DLS Motherboard Layout
Motherboard Layout
3. H/W SETUP
NOTE: The SCSI and eRMC components are optional. These are grayed
out in the above motherboard layout.
Primary IDE
FLOPPY
ASUS
ASIC
with Hardware
Monitor
CHASSIS
4Mbit
Flash
BIOS
WOL_CON
TRL-DLS
PCI1 (64-bit, 66MHz 3V)
ATX_POWER
CPUFAN2
SYSFAN1
PANEL
Intel
Fast
Ethernet
ATI
RAGE XL
VGA
Controller
ADAPTEC
SCSI
Controller
USBPORT
WOR
CHA-WIDE
SMB
PS/2
T: Mouse
B: Keyboard
USB1
USB2
COM1
P
ARALLEL
PORT
PCI5 (32-bit, 33MHz 5V)
CR2032 3V
Lithium Cell
CMOS Power
P1_66EN
BUZZER
ERMC
PCI6 (32-bit, 33MHz 5V)
ServerWorks
CNB20
HESL
North Bridge
®
ServerWorks
RCC
CSB5
South Bridge
®
33.2cm (13.07in)
30.7cm (12.08in)
35
68
34
1
DIMM Socket
A1 (72-bit, 168-pin module)
DIMM Socket B1 (72-bit, 168-pin module)
DIMM Socket
A2 (72-bit, 168-pin module)
DIMM Socket B2 (72-bit, 168-pin module)
DIMM Socket
A3 (72-bit, 168-pin module)
DIMM Socket B3 (72-bit, 168-pin module)
®
VGA
RJ-45
RJ-45
PCI2 (64-bit, 66MHz 3V)
PCI3 (64-bit, 66MHz 3V)
PCI4 (64-bit, 66MHz 3V)
CHB-WIDE
CON12V
Secondary IDE
Intel
Fast
Ethernet
CPUFAN1
SYSF
AN2
COM2
CIOB20
I/O Bridge
PGA
370
PGA
370
Super
I/O
R216
